034_Come fare un alimentatore da banco, con un alimentatore ATX

Come fare un alimentatore da banco, con un alimentatore ATX

Benvenuto su Electronic & CNC Lab!
In questo video, ti guiderò nel trasformare un vecchio alimentatore ATX in un alimentatore da banco economico e funzionale, capace di fornire tensioni fisse di 5 e 12 volt;
oggi imparerai come verificare il funzionamento di un alimentatore ATX, come aprire in sicurezza l'involucro e rimuovere i componenti superflui, e come riconfigurare e organizzare i cavi.
Ti fornirò inoltre consigli sulla sicurezza, mettendo in evidenza come evitare parti ad alta tensione e come proteggere adeguatamente i cavi.
Questo progetto è un ottimo esempio di come possiamo riutilizzare e riciclare hardware ancora funzionante, riducendo i rifiuti elettronici e risparmiando nel contempo.
Iscriviti e attiva le notifiche per rimanere aggiornato sui miei futuri contenuti.

Buona visione!
--------------------------------------------------------------------------------------------------------------------------------------------------------------

0:00 Introduzione
0:09 Fase 1_Verifichiamo il funzionamento dell'alimentatore
01:01 Fase 2_Verifichiamo la presenza delle tensioni DC
Rosso=+5V * Giallo=+12V * Nero=GND

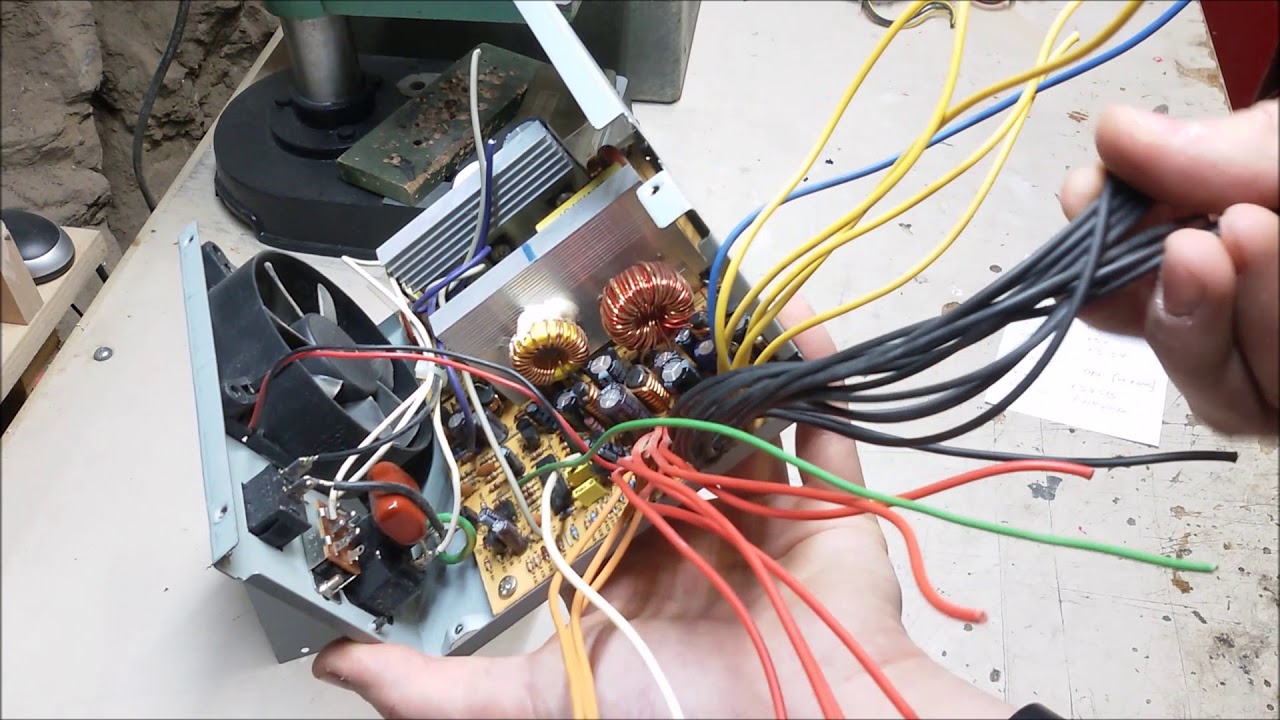

01:56 Fase 3_Apriamo l'alimentatore
03:11 Fase 4_Separiamo la scheda dell'alimentatore dalla scatola
05:03 Fase 5_Dissaldiamo tutti i cavi superflui
06:21 Fase 6_Rimuoviamo fascette e connettori
per organizzare e suddividere meglio i cavi
08:00 Fase 7_Separiamo e colleghiamo il
grigio (Power on eneble) al nero (Ground)
08:57 Fase 8_Ripuliamo la scheda da eventuali baffi di stagno e
verifichiamo che non si siano creati cortocircuiti in fase di dissaldatura
09:16 Fase 9_Ricolleghiamo la scheda al telaio
10:21 Fase 10_Separiamo e proteggiamo i cavi dal bordo
del foro di passaggio cavi della scatola
11:04 Fase 11_Richiudiamo la scatola e fissiamo la morsettiera
necessaria per organizzare le uscite
11:40 Fase 12_Suddividiamo le due alimentazioni (rosso e giallo) e la massa (nero),
proporzionalmente alle correnti massime di ciascuna uscita,
infine tagliamo a misura tutti i cavi
12:13 Fase 13_Speliamo e crimpiamo insieme i vari gruppi di cavi
13:42 Fase 14_Etichettiamo le uscite
e fascettiamo i gruppi di cavi
15:50 Fase 15_Test finale
16:09 Conclusioni

------------------------------------------------------------------------------------------
