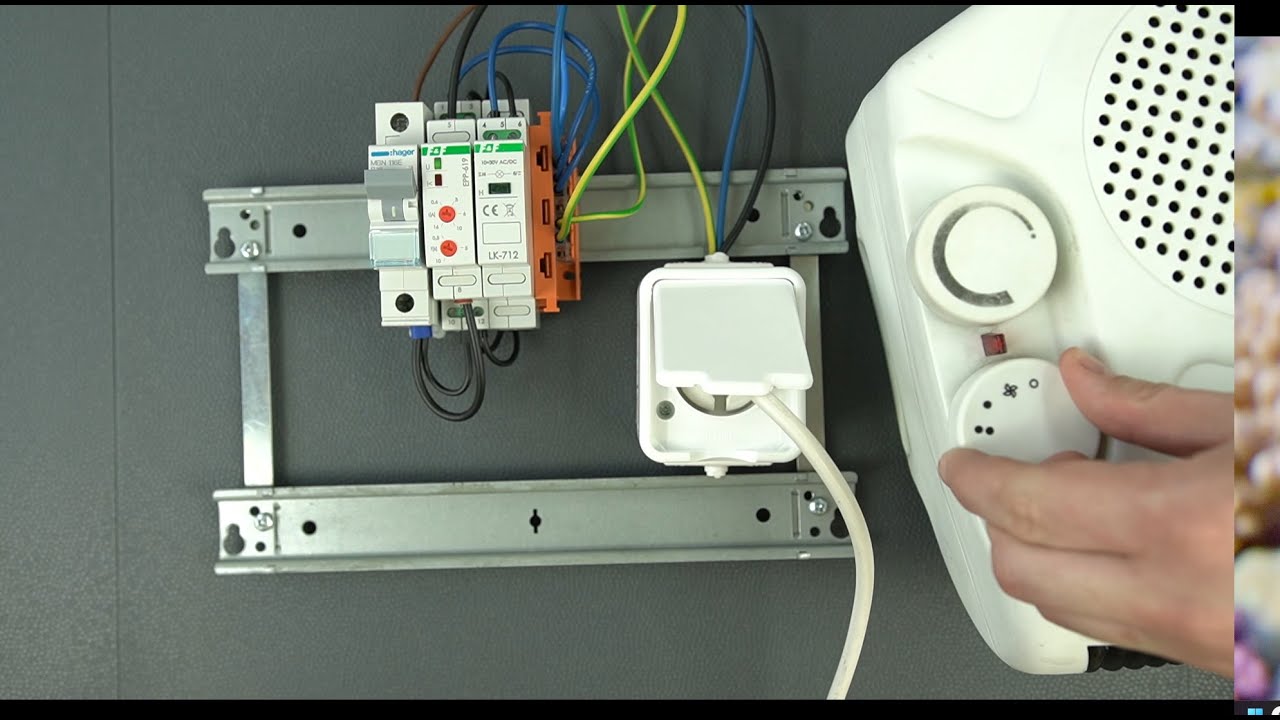

Kontrola prądu - przekaźnik prądowy EPP 619 Przekaźnik priorytetowy PR 615 - zasada działania

Przekaźnik prądowy EPP-619
Jednofunkcyjny przekaźnik prądowy: Przekaźnik EPP-619 jest urządzeniem służącym do monitorowania i kontrolowania wartości natężenia prądu w określonym obwodzie elektrycznym. Jest to przekaźnik jednofunkcyjny, co oznacza, że ma tylko jedno zadanie - kontrolowanie prądu w obwodzie.
Kanał przelotowy: Przekaźnik ten posiada kanał przelotowy, co oznacza, że prąd mierzony płynie przez przekaźnik, co pozwala mu na ciągłe monitorowanie wartości natężenia prądu.

Zasilanie i dioda LED zielona U: Po podłączeniu zasilania do przekaźnika, dioda LED zielona oznaczona jako "U" zaczyna świecić. Jest to wskaźnik, który informuje, że przekaźnik jest zasilany i gotowy do działania.

Potencjometr ustawiania wartości natężenia prądu zadziałania: Przy pomocy potencjometru można ustawić wartość natężenia prądu, przy której ma nastąpić reakcja przekaźnika. Innymi słowy, można dostosować próg, powyżej którego przekaźnik zareaguje.

Działanie przy niskim natężeniu prądu: Jeśli natężenie prądu w obwodzie jest poniżej ustawionego progu, to styk przekaźnika pozostaje otwarty, co oznacza, że obwód na wyjściu przekaźnika jest przerwany (pozycja 11-10).

Działanie przy przekroczeniu progu: Jeśli wartość natężenia prądu przekroczy ustawiony próg, to styk przekaźnika zostaje zamknięty (pozycja 11-12). Jest to reakcja przekaźnika na przekroczenie zadanej wartości prądu.

Opóźnienie czasowe "t": Istnieje także parametr opóźnienia czasowego "t", który jest regulowany w przekaźniku. To oznacza, że po przekroczeniu progu wartości natężenia prądu i zamknięciu styku, przekaźnik nie reaguje od razu, ale z opóźnieniem czasowym "t". Ten opóźniony czas pozwala na uniknięcie przypadkowych wyłączeń w przypadku krótkotrwałych wzrostów prądu.

Sygnalizacja przekroczenia progu: Jeśli wartość natężenia prądu przekroczy próg nastawy, to przekaźnik sygnalizuje to poprzez świecenie diody LED czerwonej. Jest to wizualne potwierdzenie przekroczenia progu.

Spadek wartości natężenia prądu poniżej progu: Jeśli wartość natężenia prądu spadnie poniżej ustawionego progu, to przekaźnik automatycznie otwiera styk (poz. 11-10), przywracając przerwanie w obwodzie.

W skrócie, przekaźnik prądowy EPP-619 jest urządzeniem do kontrolowania i monitorowania natężenia prądu w obwodach elektrycznych. Po ustawieniu wartości progowej przy pomocy potencjometru, reaguje na przekroczenie lub spadek prądu, zapewniając kontrolę nad obwodem i wykazując to za pomocą diod LED. Opóźnienie czasowe "t" jest używane do ochrony przed chwilowymi zmianami prądu.

Przekaźnik priorytetowy PR-615 znajduje zastosowanie w sytuacjach, gdzie mamy do czynienia z co najmniej dwoma odbiornikami dużej mocy, które mogą pracować niezależnie, ale jednoczesna praca obu odbiorników spowodowałaby zadziałanie zabezpieczeń prądowych. Innymi słowy, urządzenie to jest stosowane w przypadkach, gdy istnieje potrzeba priorytetyzowania pracy między odbiornikami w celu uniknięcia przeciążenia obwodu lub innego rodzaju problemów związanych z jednoczesnym uruchomieniem obu urządzeń.

Przekaźnik PR-615 jest przeznaczony do zastosowań, w których obwody priorytetowe mają dużą obciążalność, większą niż 16 amperów. Oznacza to, że jest idealny do zastosowań, gdzie prąd może być znaczący, takie jak w przypadku dużych urządzeń lub maszyn.

Kanał przelotowy: Urządzenie posiada kanał przelotowy pod przewód prądowy odbiornika o maksymalnym przekroju Ø= 4 mm. To oznacza, że prąd płynący do odbiornika jest przepuszczany przez przekaźnik, który jest galwanicznie odseparowany od układu pomiarowego przekaźnika. Ta galwaniczna izolacja oznacza, że prąd w obwodzie odbiornika nie wpływa bezpośrednio na układ pomiarowy przekaźnika.

Przy pomocy potencjometru można ustawić wartość prądu, powyżej której przekaźnik odłączy obwód niepriorytetowy. Jest to próg, który determinuje, kiedy praca odbiornika priorytetowego zostanie uznana za ważniejszą i odbiornik niepriorytetowy zostanie odłączony.

Jeśli pobór prądu w obwodzie priorytetowym spadnie poniżej ustawionej wartości progowej, przekaźnik automatycznie załączy obwód niepriorytetowy. To oznacza, że jeśli odbiornik priorytetowy zostanie wyłączony lub przestanie pobierać prąd, odbiornik niepriorytetowy zostanie włączony.

W sytuacjach, gdy odbiornik priorytetowy jest już załączony, przekaźnik uniemożliwi załączenie odbiornika niepriorytetowego. Oznacza to, że odbiornik priorytetowy ma pierwszeństwo, i przekaźnik zadba o to, aby oba odbiorniki nie pracowały jednocześnie w celu uniknięcia problemów związanych z przeciążeniem.

W skrócie, przekaźnik priorytetowy PR-615 jest używany do kontrolowania i zarządzania dwoma odbiornikami dużej mocy w sposób priorytetowy. Umożliwia ustawienie wartości progowej prądu w obwodzie priorytetowym, powyżej której priorytetowy odbiornik zostanie włączony, a niepriorytetowy wyłączony. To zabezpiecza obwód przed przeciążeniem i zapewnia kontrolę nad pracą obu odbiorników.
