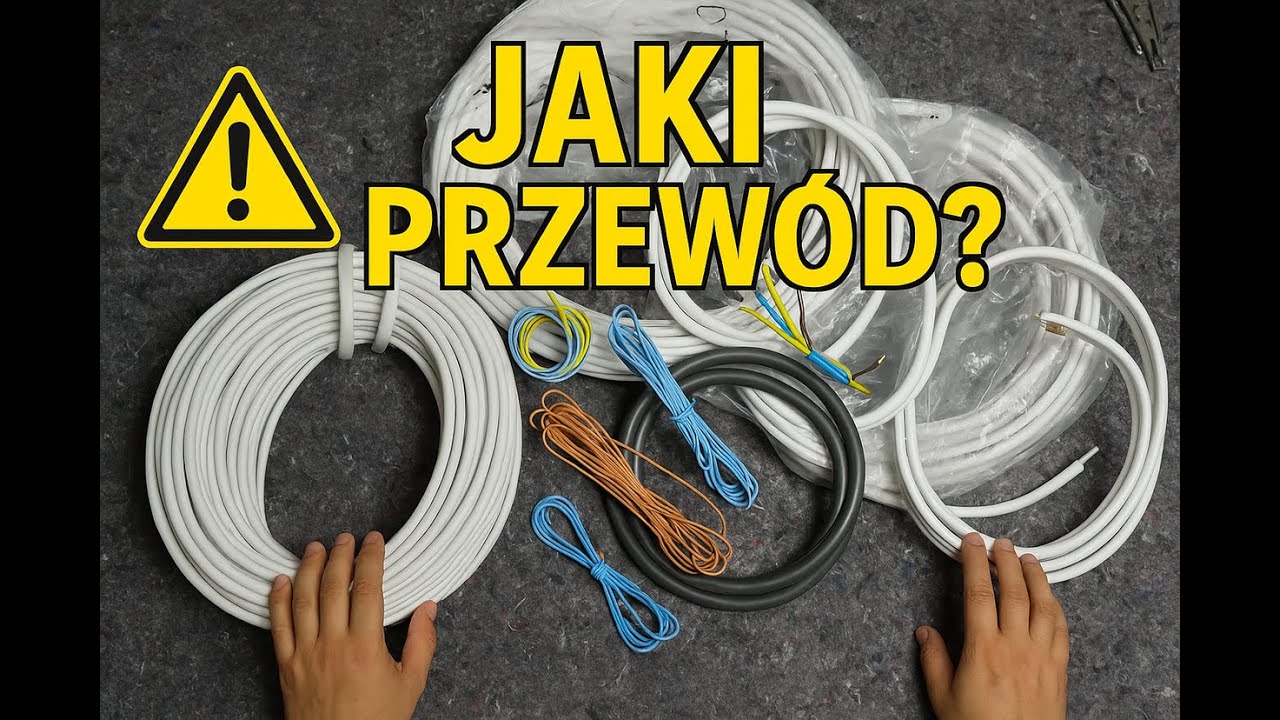

Jak rozpoznać rodzaje przewodów, ich wykorzystanie oraz najczęstsze błędy.

W tym filmie pokazuję najważniejsze rodzaje przewodów elektrycznych, które spotkasz w domowej instalacji i nie tylko. Dowiesz się, jak je rozpoznać, co oznaczają skróty na ich izolacji oraz gdzie i kiedy stosować konkretny typ przewodu. To praktyczny przewodnik dla początkujących elektryków, majsterkowiczów i każdego, kto chce lepiej zrozumieć, co płynie w ścianach.

Najczęściej spotykane oznaczenia przewodów:

DY – przewód jednożyłowy, miedziany, w izolacji PVC; do instalacji wewnętrznych i rozdzielnic.

YDY – przewód wielożyłowy, miedziany, w podwójnej izolacji PVC; do stałych instalacji podtynkowych.

YDYp – wersja płaska przewodu YDY; łatwiejszy do układania w rowkach i rurkach.

LGY / LgY – przewód giętki jednożyłowy, często używany w instalacjach niskonapięciowych i szafkach sterowniczych.

OMY – przewód elastyczny, do użytku wewnętrznego, np. do zasilania urządzeń AGD.

OWY – przewód zewnętrzny, elastyczny, odporny na warunki atmosferyczne; nadaje się np. do zasilania urządzeń ogrodowych.

YKY – przewód ziemny, odporny na wilgoć i uszkodzenia mechaniczne, do zasilania budynków i urządzeń.

H05VV-F / H07V-K – oznaczenia według norm europejskich, dla giętkich przewodów z PVC.

3x1,5 / 3x2,5 – oznacza liczbę żył i przekrój poprzeczny w mm². Przykład: 3x2,5 = trzy żyły, każda o przekroju 2,5 mm².

450/750V – maksymalne napięcie pracy przewodu.
