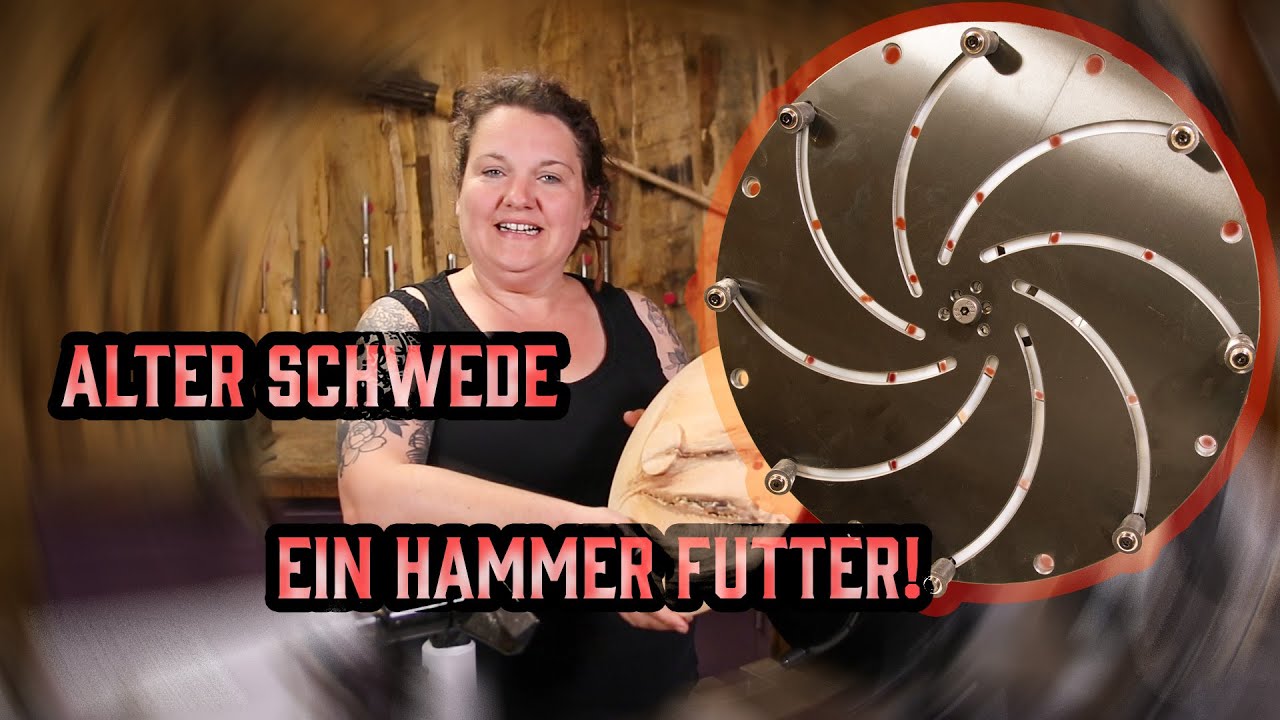

Longworth Chuck für's #Drechseln selber Basteln in 10-facher Beschleunigung

kurzer Plan zum Nachbauen: (viel Spaß dabei !)
Der äußere Kreis ist ca. 1-2 cm kleiner als der Gesamtdurchmesser.
Der innere Kreis ist ca. 1-2 cm größer als die Halterung (bspw. #Planscheibe -wie bei mir - oder Holz zum Klemmen)
Von diesen beiden Kreisen nimmt man die Mitte (als Kreis). Hieraus ergeben sich - in Kombination mit den Diagonalen und Mittelsenkrechten des ursprünglichen Quadrats - die Radien um die Kreisbögen zu Fräsen.
Beim Fräsen ist es sinnvoll beide Scheiben mit Klebeband zu fixieren.
Den vierten Kreis braucht's eigentlich nicht ...(Wer's unbedingt wissen will - fragt in den Kommentaren ...)
Kleiner Tip: Die erste Verschraubung im Mittelpunkt sollte kleiner sein, bspw. M6 ... nachdem dann alles gefräst ist und die zweite Platte umgedreht und mit den Klemmschrauben fixiert wurde, kann man mit der Drechselbank ein präzise-passendes Mittelloch in entsprechender Größe, bspw. M8 bohren.
Die Gumminupsis für die Klemmschrauben sind übrigens Türstopper aus'm Baumarkt.
