DC или DCC? Система DCC-EX предоставляет вам И ТО, И ДРУГОЕ!

Примечание о компонентах системы
Цена микропроцессорных компонентов сильно варьируется, и более высокая цена не обязательно означает улучшенную производительность. Например, Arduino® Mega продается примерно за 35 долларов. Клон Mega, который я использую в этом видео, стоит около 20 долларов на Amazon.com. Я купил клон Mega на AliExpress примерно за 18 долларов. Все три платы показывают сопоставимые результаты. Аналогично, плата расширения Arduino® WiFi продается примерно за 55 долларов, но подходящие клоны – включая тот, ссылка на который приведена ниже – стоят около 10 долларов.
С другой стороны, нужно быть осторожным при выборе платы расширения для управления двигателями. Многие платы расширения для управления двигателями не подходят для приложений DCC (они не могут достаточно быстро переключать полярность или не обеспечивают достаточный ток), и из плат, подходящих для приложений DCC, только пять поддерживают работу с постоянным током. Ниже я привел ссылки на подходящие платы расширения для управления двигателями.


Обязательно посетите веб-сайт DCC-EX:
https://dcc-ex.com/#gsc.tab=0
На этом сайте вы найдете все, что вам нужно знать (и даже больше того, что вам не нужно знать!) о проекте DCC-EX, включая создание собственной системы, покупку компонентов, настройку системы и ее использование.
В этом видео я в значительной степени опирался на материалы этого сайта. Я извлек минимально необходимую информацию, чтобы вы могли создать свою собственную систему и настроить ее для управления локомотивами постоянного или цифрового тока.

Ссылка на инструкцию по сборке: https://dcc-ex.com/ex-commandstation/...

Ссылка на инструкцию по установке программного обеспечения: https://dcc-ex.com/ex-commandstation/...

Ссылка на варианты управления дроссельной заслонкой: https://dcc-ex.com/ex-commandstation/...

Пожалуйста, рассмотрите возможность пожертвования для финансирования дальнейшей разработки! https://dcc-ex.com/about/index-contri...
------------------------------------------------------------------------------------------------------------------------
Ссылки на товары, упомянутые в этом видео. (Примечание: я НЕ рекламирую какой-либо конкретный продукт(ы), и я не получаю вознаграждения от каких-либо упомянутых компаний и не связан с ними.) Я НЕ гарантирую, что эти ссылки предоставят вам лучшую доступную цену! Эти ссылки послужат отправной точкой для вашего поиска.

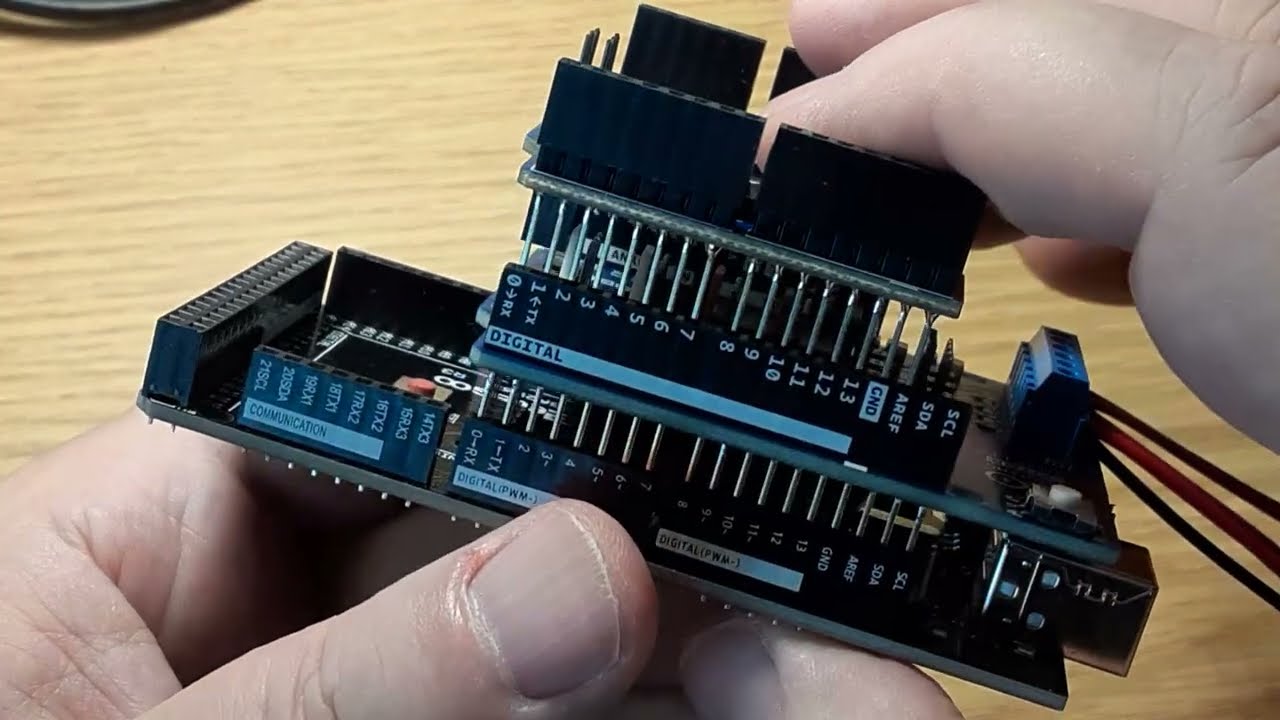

Клон Mega (с USB-кабелем): https://www.amazon.com/ELEGOO-ATmega2...

1. Плата Arduino® Motor Shield: https://store-usa.arduino.cc/products... Плата Arduino Motor Shield обеспечивает около 1,5 ампер на канал.

2. EX-MotorShield8878: https://store.dcc-ex.com/products/EX-... Эта плата была разработана специально для этого приложения — она обеспечивает 5 ампер на канал, что позволяет запускать больше локомотивов одновременно.

3. Плата расширения для двигателя L298H от DIY More: https://www.diymore.cc/products/repla... Обеспечивает около 2 ампер на канал. Я купил точно такую ​​же плату на AliExpress примерно за 3 доллара, но очень убедитесь, что покупаете плату расширения для двигателя от DIY More – на AliExpress очень легко купить дешевый «полуклон» (который может не работать).

4. Плата расширения для двигателей Flashtree: https://www.flashtree.com/products/00... Обеспечивает около 1,5 ампер на канал.

5. Пятый двигатель, способный работать с постоянным током, — это плата расширения Deek-Robot Motor Shield. Мне не удалось найти эту плату в интернете. Внимание: существует плата расширения Deek-Robot Mini Motor Shield, которая не будет подключаться к Mega.

WiFi Shield: https://www.makerfabs.com/esp8266-wif...

Блок питания для Mega: https://www.amazon.com/Adapter-Arduin... Важно: Если вы купите EX-MotorShield8874, вам не понадобится отдельный блок питания для Mega — питание подается через USB-кабель, пока Mega подключен к компьютеру, а EX-MotorShield8874 обеспечивает питание Mega во время работы.

Блок питания для платы управления двигателем: https://www.amazon.com/LEDMO-Power-Su...

Другие компоненты:
Бочкавые разъемы: https://www.amazon.com/dp/B015OCV5Y8?...

2-контактные разъемы: https://www.amazon.com/dp/B076HLQ4FX?...

Соединительные провода для Wi-Fi: найдите в Google «соединительные провода для макетной платы». Убедитесь, что покупаете провода, у которых один конец — штекер, а другой — гнездо.

------------------------------------------------------------------...
