Моя самодельная система для проверки яркости лампочек и ограничения тока. Корпус, напечатанный на...
Автор: Fix or No Fix
Загружено: 2025-12-19
Просмотров: 604

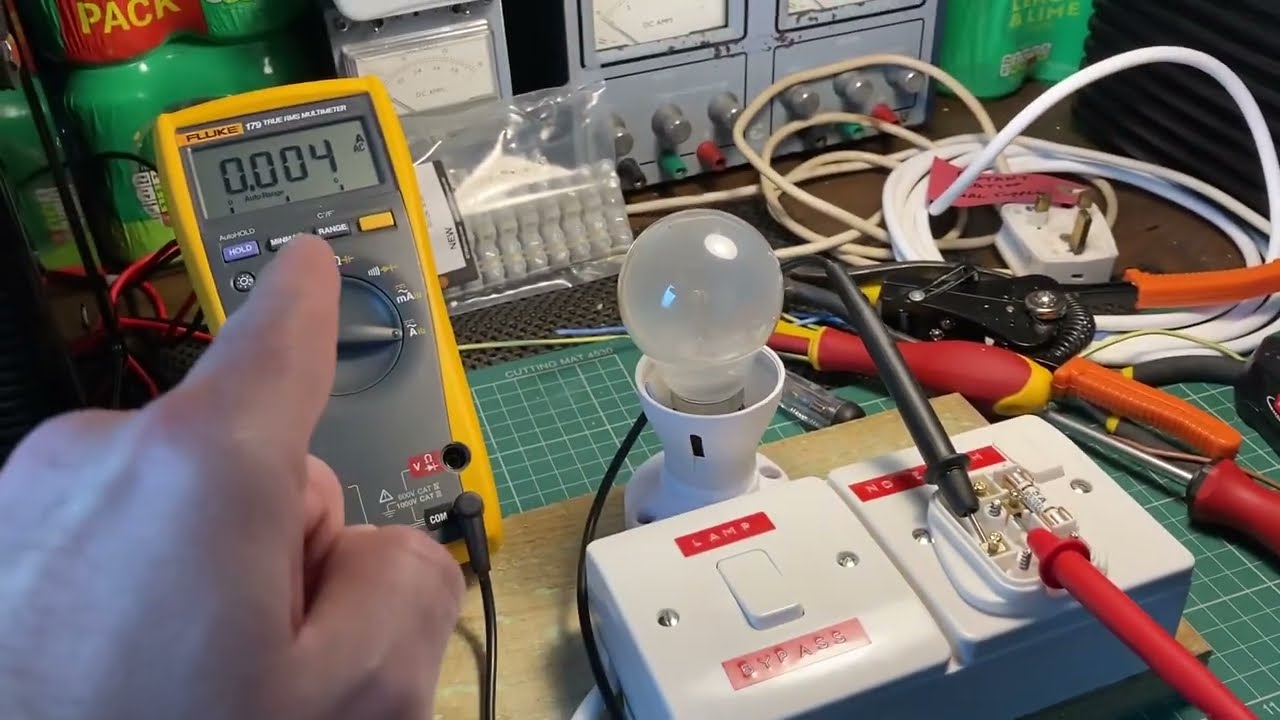

Это мой недавно собранный тестер лампочек/ограничитель тока. Это защитное устройство для питания электроники от сети путем вставки лампы накаливания (или нескольких параллельно соединенных) последовательно с сетевым шнуром. Она действует как ограничитель тока, предотвращая повреждения от коротких замыканий. Лампочка ярко светится при неисправности и остается тусклой или выключенной, если устройство исправно, что позволяет избежать перегорания предохранителей и потенциального дальнейшего повреждения тестируемого оборудования.
Ниже я добавил ссылку на STL-файлы корпуса, а также ссылки на детали, использованные для его сборки:
STL-файлы
https://cults3d.com/en/3d-model/gadge...
Держатели предохранителей
https://www.amazon.co.uk/dp/B00XLSUOUO?
Переключатель с красной подсветкой, однополюсный, 250 В
https://www.amazon.co.uk/dp/B0DQ56MXZT?
Переключатель с подсветкой, двухполюсный, 16 А/250 В переменного тока
https://www.amazon.co.uk/dp/B0F3TRSRNK?
Защита от натяжения кабеля
https://www.amazon.co.uk/dp/B07GTRYVZY?
Прямой патрон для лампы HO Batten B22
https://www.screwfix.com/p/essentials...
Латунные вставки
https://www.aliexpress.com/item/10050...
Латунные вставки для паяльника
https://www.aliexpress.com/item/10050...
Вам также понадобится следующее:
Розетка (британского стандарта, без выключателя)
3-жильный кабель 1,5 мм²
Вилка британского стандарта
