Всем привет! Наверное каждый радиолюбитель использует выпаянные б\у компоненты. И, если с резисторами, транзисторами, диодами все более-менее понятно, электролитические конденсаторы могут подкинуть немало проблем. Дело в том, что электролит может со временем высыхать и конденсатор, с виду как новый, теряет свои свойства. У него растет внутреннее сопротивление и падает ёмкость и он уже не может полноценно выполнять свои функции.
Приборы которые измеряют эквивалентное последовательное сопротивление конденсатора стоят не дешево, но можно собрать пусть не такой точный, но прибор способный точно определить неисправный конденсатор.
Предлагаю вашему вниманию простой ESR-метр, сделанный в корпусе дешевого стрелочного мультиметра.

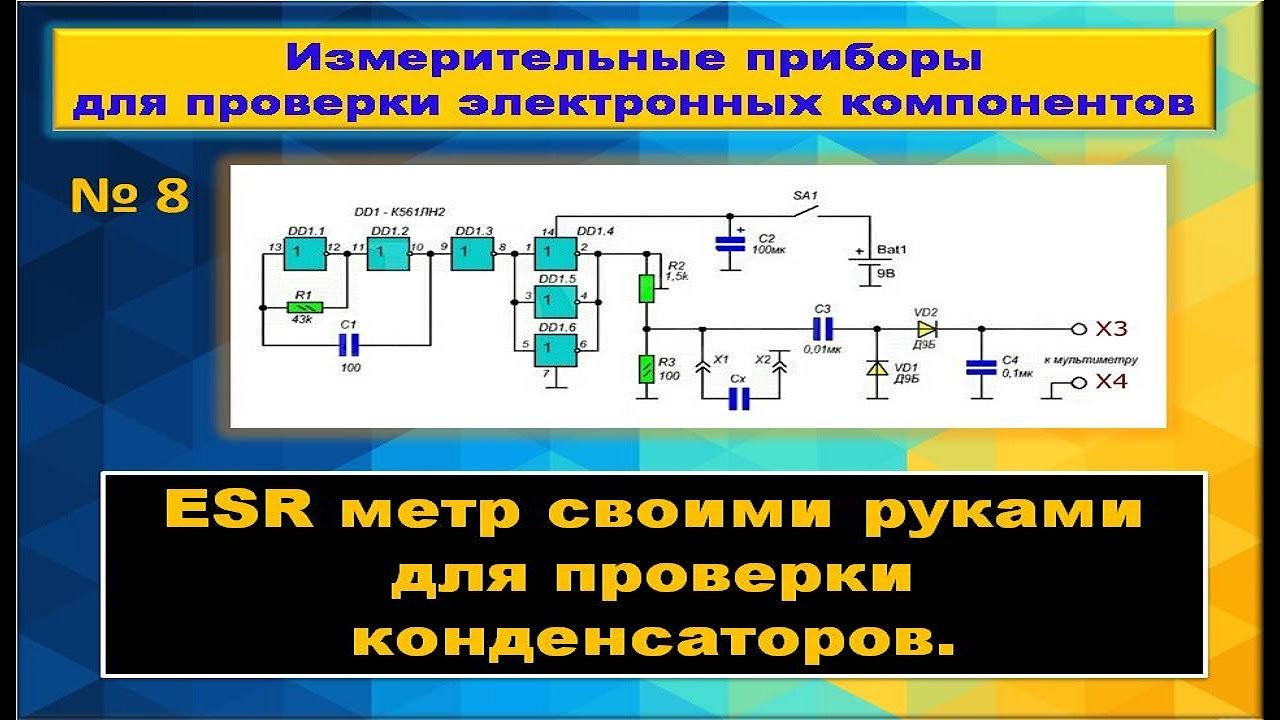

Схема прибора очень проста и не содержит дорогих или редких компонентов. Измерения производится на частоте 40 кГц в двух диапазонах 0.5-2 Ом и 2-10 Ом. Потребление устройства приблизительно 10 мА.
Микросхему можно заменить на любую аналогичную и транзисторы можно применять любые маломожные.
Задающий генератор построен на двух элементах микросхемы D1, он выдаёт прямоугольные импульсы частотой 40 кГц.
3й и 4й элементы микросхемы работают как усилитель сигнала.
Транзисторы усиливают сигнал и через разделительный конденсатор подают его на трансформатор.
При измерении конденсатор, подключенный к щупам, шунтирует первичную обмотку трансформатора, в результате стрелка отклоняется на определенный угол.
Трансформатор Т1 наматываем на ферритовом кольце 1000 HM диаметром 10 мм, но можно применить и другие сердечники проницаемостью от 400 до 3000 НМ. Первичная обмотка состоит из 20и витков 0.4 – 0.5 мм, вторичная 200 витков 0.1-0.15 мм. Да трансформатор самая утомительная часть прибора.
Для калибровки шкалы нам понадобятся два десятка резисторов 1 Ом, включая их последовательно или параллельно можно получить сопротивления от 0.5 до 10 Ом. Сначала нужно установить предел измерения на 2 Ом и к щупам подключить резистор 2 Ом, затем подстроечным резистором выставить максимальное отклонение стрелки в правую сторону, чтобы она не касалась ограничителя. Тоже нужно проделать и на пределе 10 Ом, подключив к щупам резистор на 10 Ом. После чего различными комбинациями резисторов размечаем шкалу.
Ну, а теперь проверим несколько конденсаторов.
Также на канале будет очень простой прибор, который позволит определить работоспособность подозрительных конденсаторов. Даже конденсаторы с большим сопротивлением могут работать в каких то не требовательных низковольтных схемах. Собран он на таймере 555 и представляет генератор прямоугольных импульсов. Проверяемый конденсатор используется как задающий и кнопками можно выбирать частоту импульсов.
Вобщем ставьте лайк, подписывайтесь на канал будет много интересного. Все схемы, включая пробник на таймере 555 можно скачать в моей группе в контакте. Всем ПОКА!
