Зачем использовать резистор с нулевым сопротивлением? Сборка электропианино/электронного органа с...

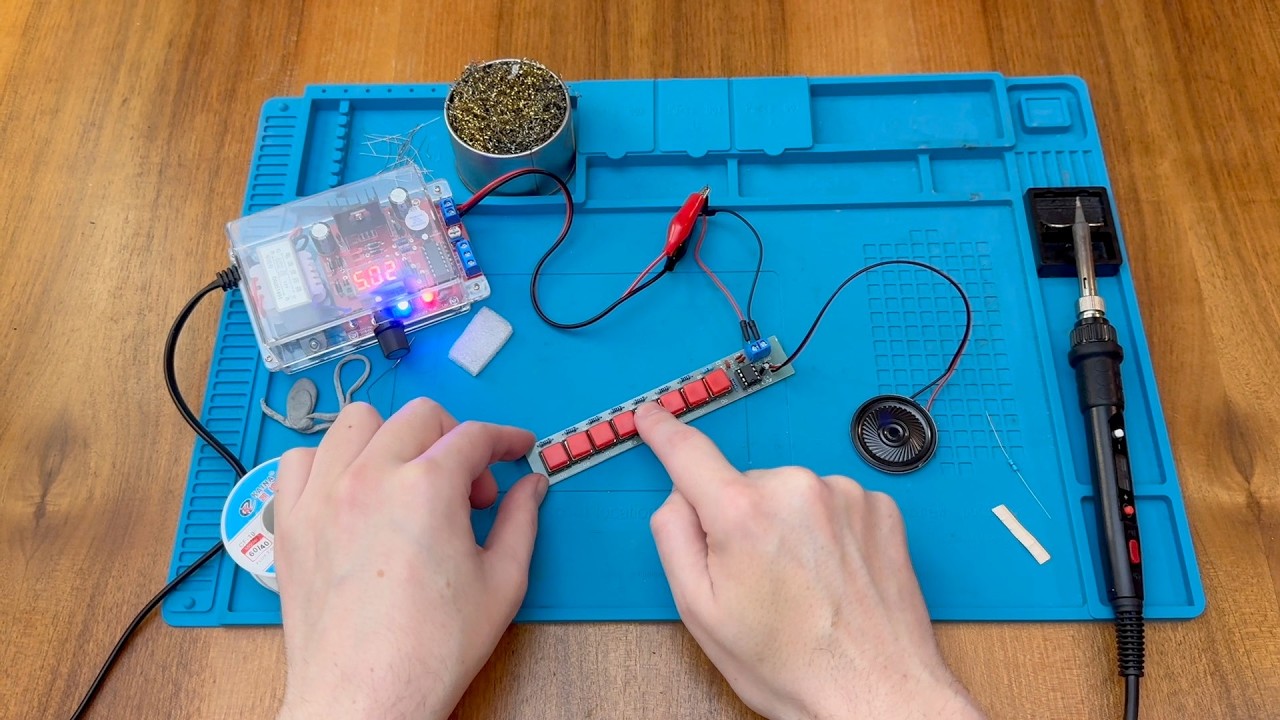

В этом видео я собираю набор для пайки электропианино/электронного органа своими руками с AliExpress.
AliExpress (точный товар): https://www.aliexpress.com/item/10050...

В качестве основы для генератора используется таймер 555. Каждый переключатель, сдвинутый влево, увеличивает сопротивление в цепи. Изменяя сопротивление, мы изменяем частоту колебаний таймера и издаваемый звук.
Техническое описание LM555: https://www.ti.com/lit/ds/symlink/lm5...

Необычно то, что в наборе используется резистор с сопротивлением 0 Ом. Обычно используется перемычка, часто сделанная из обрезанного вывода; однако здесь мы используем этот специальный компонент. Использование резистора особенно необычно, поскольку в конструкции можно было бы легко соединить дорожки на плате напрямую. Интересно, что в некоторых других вариантах этого набора, похоже, используются резисторы других номиналов для изменения тонов, издаваемых клавишами, — что может объяснить необычное использование этого компонента.

Вы можете поэкспериментировать со схемой, используя онлайн-симулятор. Обратите внимание, что я заменил резистор 0 Ом в схеме на резистор 1 Ом, чтобы избежать проблем с симулятором.
Симуляция: https://tinyurl.com/27gmk3cj

Поскольку это симуляция, она работает в режиме, меньшем, чем в реальном времени, и вам нужно выбрать воспроизведение звука с помощью кнопки «Воспроизвести звук». Сначала замкните любой переключатель или переключатели, и на осциллографе отобразится форма волны, а тон будет записан в 10-секундный звуковой буфер. Имейте в виду, что симуляция работает примерно вполовину реальной скорости, поэтому вам может потребоваться удерживать каждый переключатель дольше, чем ожидалось.

Хотя симуляция работает правильно, физическая версия показывает немного другую работу. Хотя в целом набор, кажется, работает как положено, последние две клавиши, похоже, не издают слышимых тонов. Возможно, это связано с тем, что издаваемые частоты слишком высоки для моего слуха. Если вы их слышите, дайте мне знать в комментариях!
