DIN5 - Con truncat - Perspectiva axonomètrica dimètrica - PAU 2006

En aquest vídeo es resol un exercici axonomètric DIN-5 de les PAU de Catalunya 2006, on s'explica com resoldre l'exercici d'un con truncat i tallat per plans radials.

És MOLT IMPORTANT que quan es treballi amb figures reglades com el con s'utilitzin les generatrius per resoldre l'axonometria, així serà més exacte:
Trobar el vèrtex del con.
Dibuixar les generatrius de les superfícies del con que es tallen.
En aquest exercici es talla per un pla horitzontal.

TRUNCAMENT:
Per resoldre l'el·lipse del truncament, al ser horitzontal:
Tracem els eixos x i y pel centre i també paral·lela a les diagonals.
Per trobar els extrems, fem passar generatrius pels 8 punts de tangència de la base i quan tallen a la paral·lela pel centre de la circumferència del truncament trobem els altres 8 punts.
Pels extrems dels eixos fem paral·leles aquests per encaixar-la.
Dibuixem l'el·lipse..

Per fer els talls radials, agafem un punt a la caixa de la planta i l'unim amb el centre de l'el·lipse, al tallar-la dibuixem una generatriu fins a tallar a l'altre el·lipse. Unim aquest punt amb el centre fins que talli la segona el·lipse.

Ara ja només ens queda copiar el tros de l'el·lipse sobre el pla horitzontal i donar valor de línia al dibuix.

I acabem de resoldre la perspectiva.

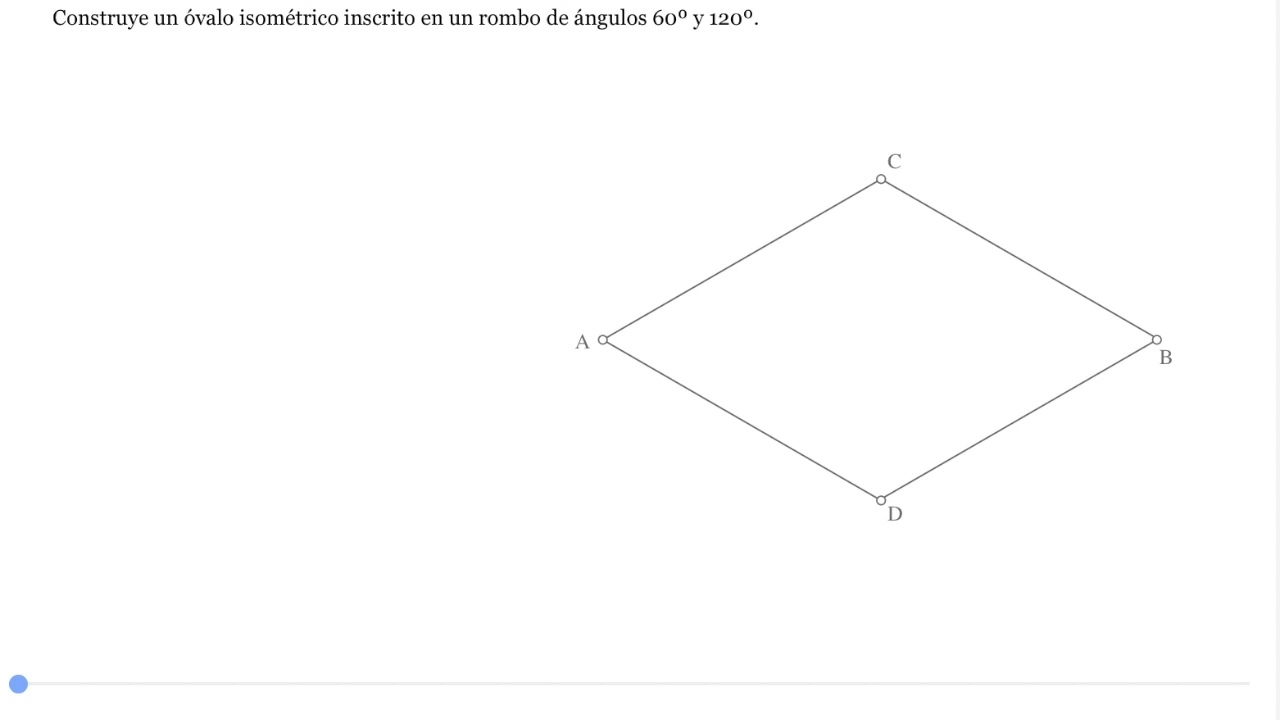

Espero que us faci servei a alguns de vosaltres. Tot seguit us deixo algun altre exemple d'axonometries corbes.

Josep
