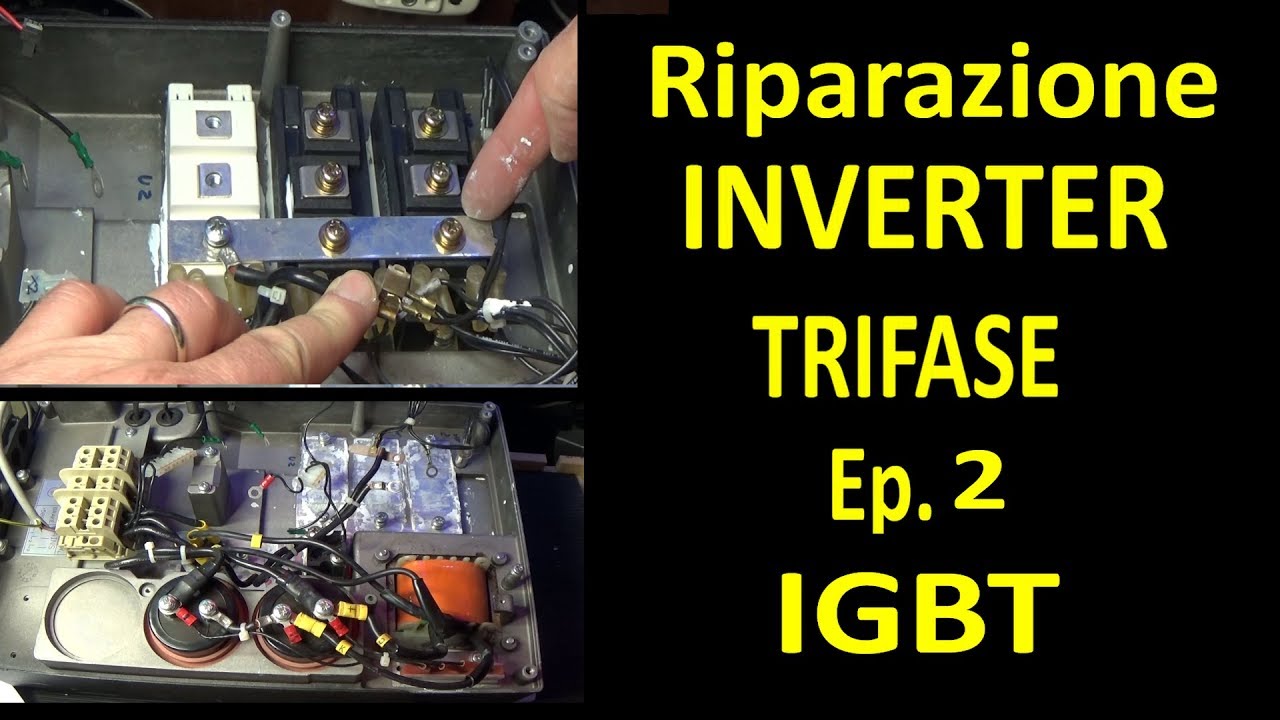

0368: Riparazione Inverter trifase ep.02 - IGBT

Saga Riparazione Inverter Trifase
🔴Puntata 1:    • 0364: Riparazione Inverter trifase ep.01 -...
🔴Puntata 2:    • 0368: Riparazione Inverter trifase ep.02 -...
🔴Puntata 3:   • 0373: Riparazione Inverter trifase ep.03 -...
🔴Puntata 4:    • 0379: Riparazione Inverter trifase ep.04 -...
🔴Puntata 5:    • 0388: Riparazione Inverter trifase ep.05 -...
🔴Puntata 6:    • 0426: Sistema Trifase e collegamento Inver...
🔴 Sostienimi su Patreon:   / pieraisa  . Attenzione, ogni 1° del mese Patreon preleva il pledge in automatico.
🎁 Forum: https://www.pieraisa.it/forum/
🎁 Lista completa dei video e download sorgenti per Patrons: https://www.pieraisa.it/videolist
🎁 Free Download Area: https://www.pieraisa.it/download
🎁 Website: https://www.pieraisa.it/ https://www.pieraisa.it/
A seguito del video 364, questa è la seconda puntata della riparazione Inverter trifase. Analizzo lo schema di potenza e trovo alcuni punti da chiarire: SCR sul ritorno della corrente del DC Bus. Due componenti chiamati recovery module e la connessione del filtro di ingresso su un solo condensatore. Verifico l'integrità degli IGBT tramite multimetro e ne trovo uno guasto. Sostituisco il modulo TOSHIBA da 50A 1200V con uno equivalente ma più recente della Infineon e caratteristiche dinamiche migliori. Realizzo il cablaggio tramite sbarra e tramite 2 cavi di sezione 2.5 mmq. Prima di dare tensione devo verificare che le connessioni sono corrette e per questo chiedo supporto a qualcuno che conosca questo inverter o che abbia lo schema.
