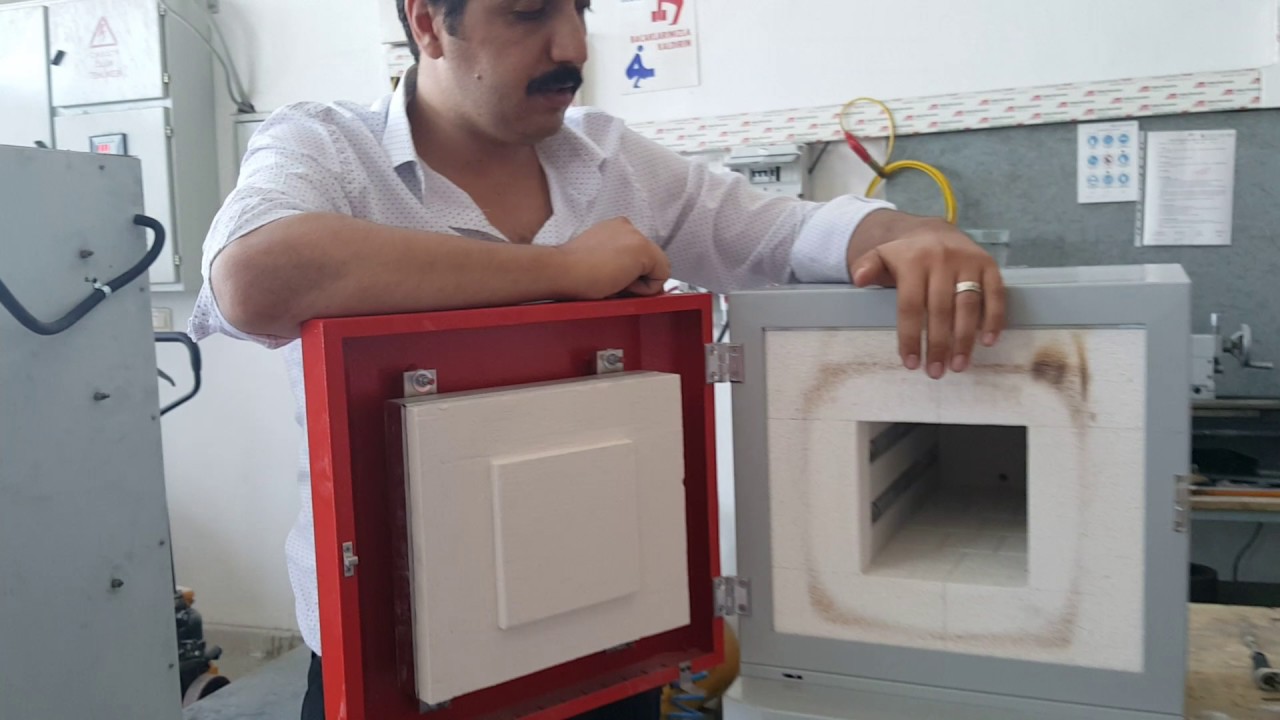

Isıl işlem fırını yaptım - seramik fırını

Merhabalar, bu videomda sizlere ısıl işlem ocağı nasıl yapılır bunu göstermek istiyorum.


Fırını yapım aşamasında kullandığım malzemeleri ve aldığım yerleri aşağıya ekliyorum. sorunuz olursa sormaya çekinmeyin.


Tip 23 1250 C ye dayanıklı İzolasyon tuğlalarını Gebze Ateş tuğla fabrikasından aldım. Fiyatları gayet uygun ve çok yardımcı oluyorlar.


Yapıştırmak için ilk başta yapıştırma harcı kullandım fakat daha sonra ateş mastiği kullanmak daha pratik ve hızlı olduğundan ona geçtim. 1.5 tüp rahat rahat yetti.


Rezistans'ı Baykal rezistans tan hazır sarılmış şekilde aldım. 1200 dereceye çıkabilen Alman malı ThyssenKrupp VDM marka kullandım.
Tel çapı 1.2mm - Tel direnci 18 Ohm - bobin dış çapı 11 mm olarak aldım. tel geldiğinde 50 cm idi, fırının ölçülerine göre 2 metreye çekerek uzattım.
220V / 18 Ohm = 12,2 Amper akım çekiyor 220 V x 12.2 A = 2684 W güç.



Kontrol ünitesi olarak 40 A Futek SSR kullandım ve direnç.net adresinden aldım.

Isı kontroler cihazı Gemo dt104ax kullandım ve endustripazar.com adresinden aldım.

K tipi thermokuplu Instagram'da #propanisilislemtr adlı Usta'dan aldım.

Kapı switchi https://www.elektromarketim.com/schne...





Şasede kullandığım malzemeleri hurdacıdan çok uyguna aldım.

Sorularınız olursa seve seve yardımcı olmaya çalışırım.
