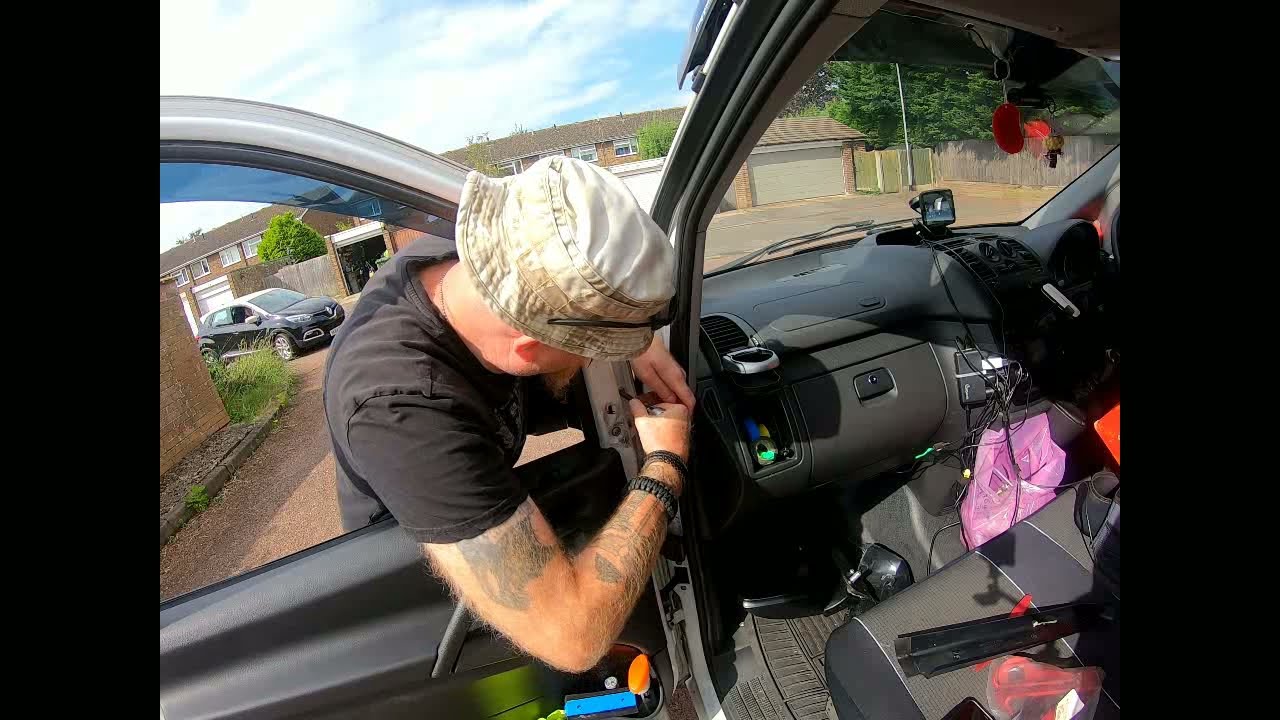

Mercedes-Benz Viano / Vito — Как заменить наружные зеркала | W639

Автомобили Viano и Vito оснащены идентичными наружными зеркалами заднего вида, начиная с модельного ряда, выпущенного в сентябре 2009 года.
Снятие наружных зеркал заднего вида описано здесь на примере Viano.
Извлеките ключ.
Для снятия зеркального стекла наденьте защитные очки и перчатки.
Полностью разложите наружное зеркало и нажмите на него вниз.
Отсоедините стекло зеркала и отсоедините разъём обогревателя зеркала.
Освободите два фиксатора, чтобы снять крышку зеркала.
Примечание относительно разъёма дополнительного указателя поворота:
Если заменяется только крышка зеркала, например, из-за повреждения лакокрасочного покрытия, ...
... необходимо снять дополнительный указатель поворота.
Открутите 2 винта, которые крепят дополнительный указатель поворота к крышке зеркала.
Отсоедините два фиксатора.
Освободите разъём.
Теперь крышку зеркала можно легко заменить.

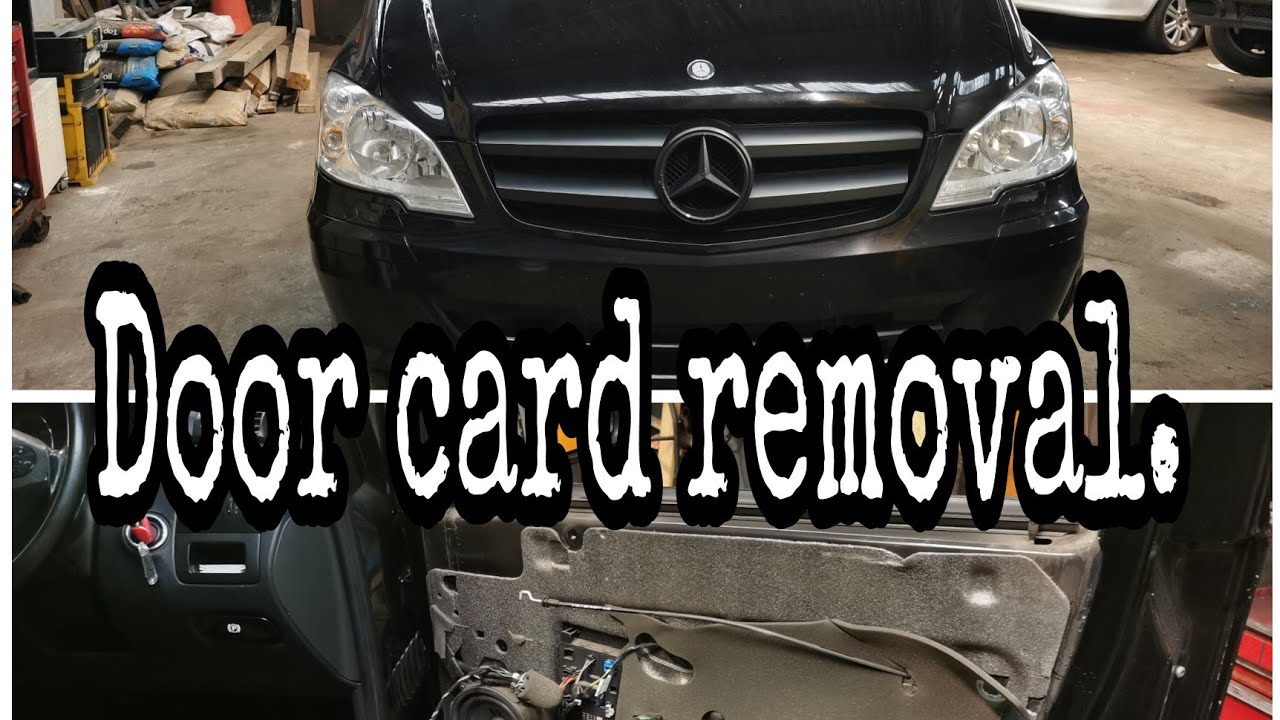

Чтобы снять дверную панель, начните с дверной ручки.
Открутите 3 винта в нижней части дверной панели.
Снимите плафон освещения входного проёма.
Теперь можно снять дверную панель.
Откройте доступ к жгуту проводов зеркала.
Отсоедините 3 разъёма.
Примечание: Во время установки убедитесь, что жгут проводов расположен правильно.
Разместите жгут проводов за направляющей окна.
Снимите часть обшивки двери, чтобы полностью отсоединить жгут проводов.
Это откроет доступ к кабельной стяжке.
Протолкните её через отверстие с помощью длинного клина.
Теперь жгут проводов будет легко доступен.
Снимите обшивку двери.
Открутите 3 болта, которые крепят зеркало к автомобилю.
При установке затяните эти болты с моментом затяжки 14 Н·м.
Нажмите на зеркало вниз, отцепите верхний фиксатор и снимите зеркало.
Осторожно вытяните жгут проводов из двери.
Установка производится в обратном порядке.
Ниже представлен обзор отдельных частей зеркала.

===============================================================
