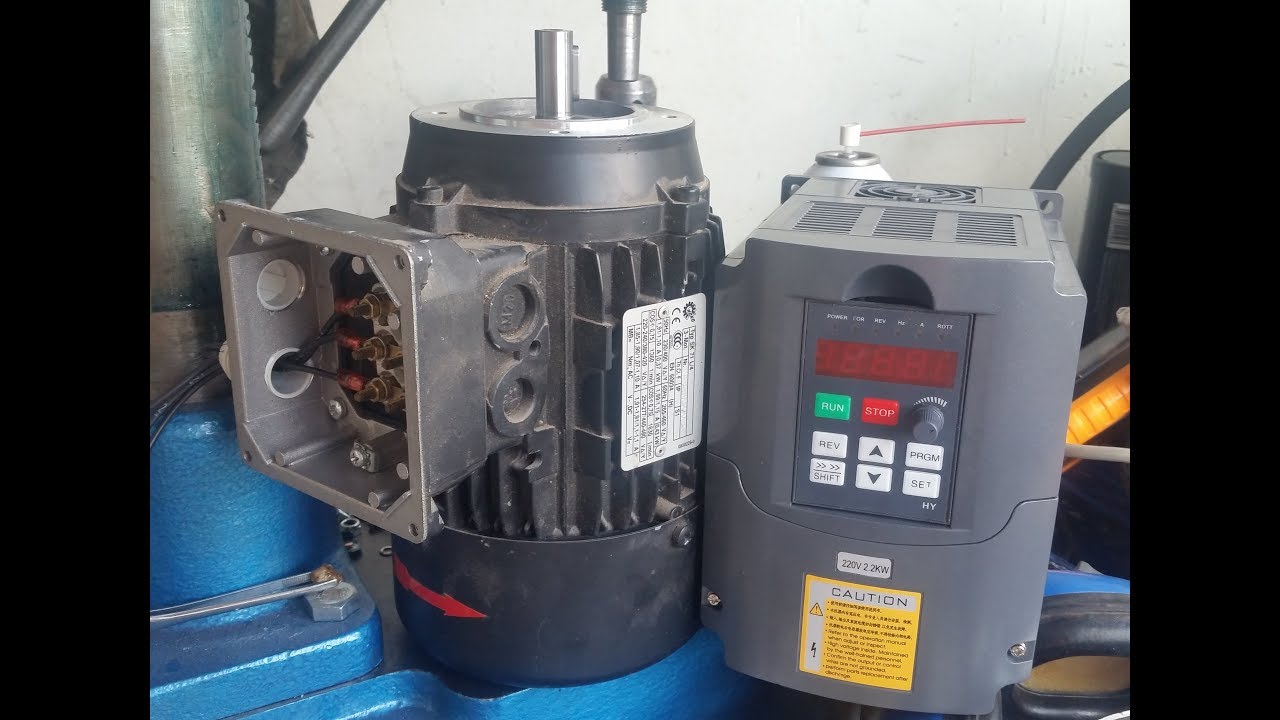

Настройка китайского инвертера (преобразователя частот) для асинхронного двигателя
Автор: kombogeek-stans
Загружено: 2017-08-08
Просмотров: 34825
Тема с гнилого форума будет перенесена, ссылку добавлю позже
Настройки, которые были введены в этом видео
Сначала выставляем всё в дефолт : PD013=8
Настройки для короткозамкнутого двигателя при подключении треугольником 380Вольт 50Hz 1360Об/мин.
Источник команды ПУСК/Run
PD001=0
Включение режима регулировки оборотов крутилкой
PD002=1
Частота при крайнем левом положении крутилки
PD003=50.00
Базовая частота двигателя
PD004=50.00
Максимальная допустимая частота
PD005=50.00
Промежуточная выходная частота
PD006=4.0
Минимальная частота
PD007=0.5
Максимальное рабочее напряжение шпинделя
PD008=220
Время разгона
PD014=5.0
Время торможения
PD015=5.0
Режим старта шпинделя (0- сразу с частоты указанной в PD003, 1-плавно)
PD025=1
Режим остановки шпинделя (0-плавно,1-по инерции)
PD026=1
Диапазон регулирования напряжения крутилкой от0 до 5вольт
PD070=0
Количесвто полюсов движка
PD143=4
количество оборотов при частоте 50Hz
PD144=1360
