Bozuk Trafo Tamiri 5 volt 60 Amper, Köprü diyot,NTC ve Bobin çemberi

600V 10A Dijital Multimetre :https://amzn.to/4sJ5IrP
Multimetre çeşitleri :https://amzn.to/4bDCcNJ
led trafosu çeşitleri :https://amzn.to/3NsvXm7

Dostlarım bu videoda 5 volt 60 amper değerinde çalışmayan bir trafo var.
Genelde kayan yazı LED tabelalarda çokça kullanılmaktadır.
Yine boş bir zaman yakaladım ve arızalı trafoyu içini açarak birlikte tamir edelim dedim.
Trafonun içini açıp ölçü aleti ile girişinde bulunan cam sigortayı ölçtük ve sağlam.
Sonra köprü diyotu ölçtük sağlam ve son olarak girişi voltajı 220 volt ac verip enerji takibi yapmak istedim ve blok kondansatörleri depo etmiyor.
Blok kondansatörleri şarj olması için köprü diyotun görevini tam yerine getirmesi gerekiyor idi.
Ama köprü diyot girişlerine baktığımızda henüz 220 volt ac voltajin gelmediğini ölçü aletimiz bize söyledi.

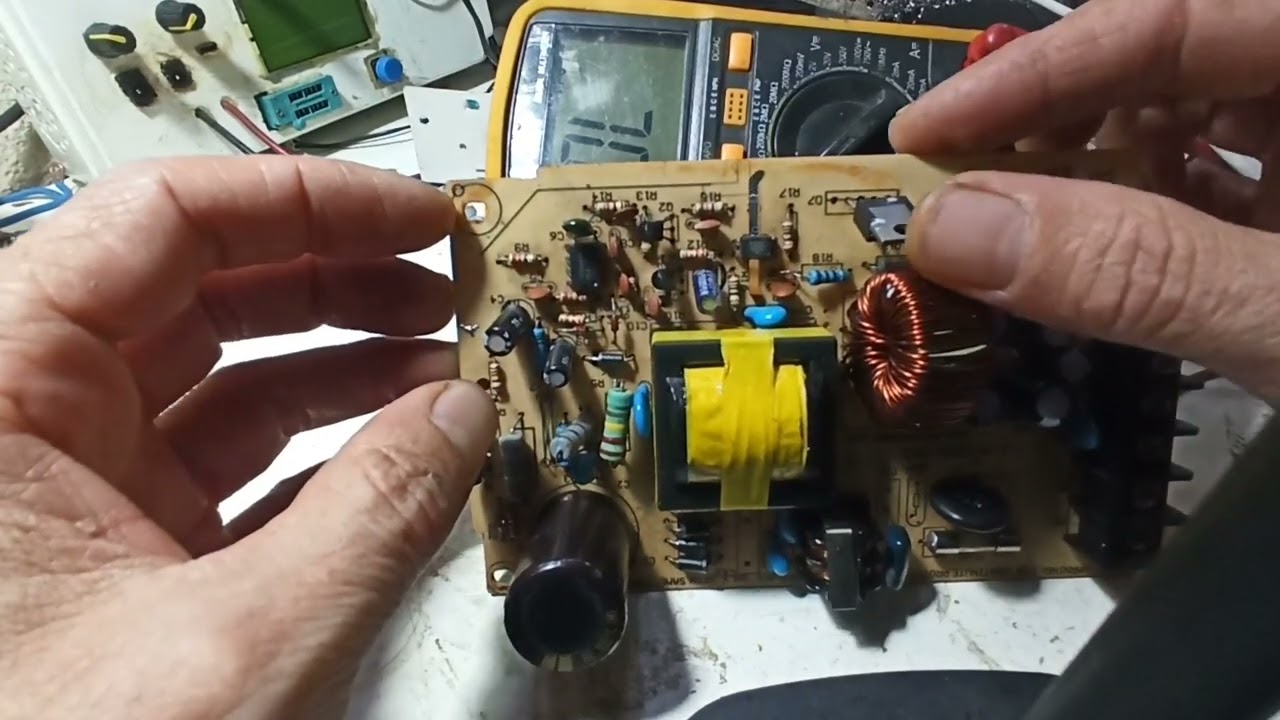

Böylelikle giriş voltajından gelen PCB üzerindeki devre yollarını takip ederek nereden kaynaklı olduğuna baktık ve bobin bacaklarının PCB üzerinde lehim var fakat bobin bacağı geri kaçtığından iletim kopmuş idi.
fabrikasyon PCB üzerine dizilim yaparken oluşmuş bir hataya benziyor.
Elektronik devre elemanları PCB üzerinde montaj yapılır iken devre üzerine lehimlenecek bacaklar yeterli uzunlukta PCB deliklerinden çıkıp lehinmeli ve aksi takdirde videodaki gibi basit bir arıza ile karşılaşabilirsiniz.
Basit ama elektronik 😉
İyi seyirler dilerim...
