Ошибка E6 в инверторе переменного тока Gree || Ошибка связи с наружной печатной платой

В этом видео под номером {1372} ошибка E6 в инверторе переменного тока Gree || Ремонт платы наружного блока с ошибкой связи. В этом видео показан ремонт платы наружного блока инвертора переменного тока Gree с ошибкой E6 (ошибка связи) между внутренним и наружным блоками. Мы осматриваем плату, обнаруживаем сгоревшую/слабую нейтраль, проверяем цепи защиты от перенапряжения/электромагнитных помех/позисторов, тестируем мостовой выпрямитель, IGBT, PFC и IPM (U-V-W), затем проводим испытания под напряжением и убеждаемся в стабильности напряжения (15 В / 12 В / 5 В).

Вы узнаете: о мерах безопасности и разряда, о трассировке линии/нейтрали, о том, как обнаружить слабые медные дорожки и о финальной проверке.
Если это помогло, поставьте лайк, оставьте комментарий и подпишитесь на канал Haseeb Electronics, чтобы получать больше обучающих материалов по ремонту.

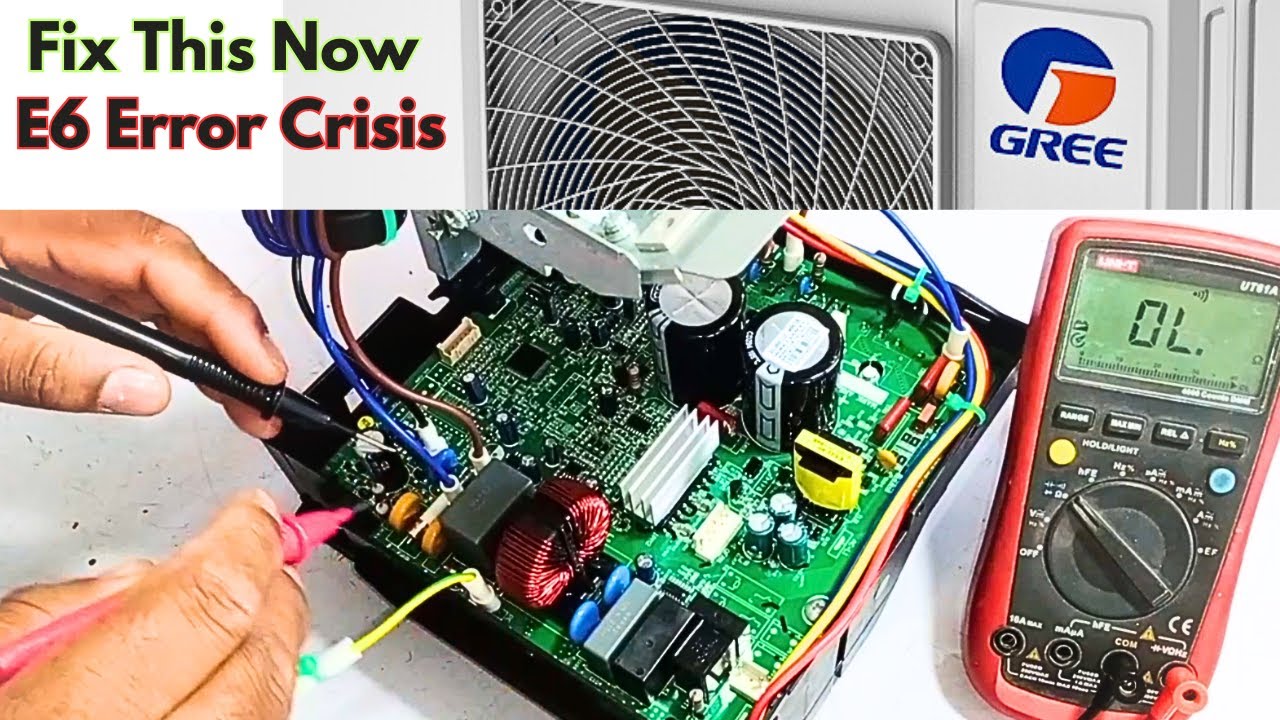

Мы ремонтируем плату наружного блока инвертора переменного тока Gree с ошибкой E6 (ошибка связи).
Эта распространённая ошибка возникает, когда внутренний и наружный блоки не могут нормально взаимодействовать. Мы проверим плату, выявим повреждённые дорожки и пошагово устраним их.

🔧 Ключевые моменты в этом видео:
Значение ошибки E6 в инверторе Gree
Причины ошибки связи между внутренним и наружным блоками
Осмотр печатной платы и повреждённых медных дорожек
Процесс ремонта с тестированием и проверкой
Окончательное решение ошибки E6
📺 Больше обучающих материалов по ремонту инверторов и печатных плат на канале Haseeb Electronics.

Приглашаем вас присоединиться к Haseeb Electronics
   / @haseebelectronics

Вы можете подписаться на меня в:
Instagram:   / haseebelect
Facebook: https://web.facebook.com/profile.php?...

#haseebelectronics
00:00 Введение и настройка счётчика (безопасность превыше всего)
00:19 Плата инвертора Gree — ошибка E6 (сбой связи)
00:32 Предупреждение о безопасности и отключение питания
00:42 Разряд/проверка напряжения конденсатора
01:50 Обнаружена сгоревшая область на печатной плате
02:00 Проверка предохранителя (исправен)
02:28 Линейный путь: предохранитель → MOV → EMI → PTC/реле
03:38 Линия достигает мостового выпрямителя (путь свободен)
04:04 Обрыв нейтральной дорожки / обнаружен обрыв
04:16 Слабая медная дорожка → перегрев/утечка
04:33 MOV исправен, конденсатор исправен
04:40 Тестирование диодов мостового выпрямителя (исправно)
05:18 Проверка шины постоянного тока на короткое замыкание (исправно)
05:32 Тестирование IGBT (исправно)
05:54 Тестирование выпрямителя PFC (исправно)
06:04 Тестирование IPM UVW (исправно, короткого замыкания нет)
06:55 Итоги на данный момент: только неисправная дорожка на печатной плате
07:02 Проверка драйвера вентилятора/IPM (исправно)
17:01 Меры предосторожности при тестировании под напряжением
17:38 Проверка пути переменного напряжения и PTC
18:01 Состояние реле блокировки связи
18:12 Временный шунт реле для тестирования
18:37 Реле включается — подтверждено
18:50 Напряжение достигает конденсатора батарея
19:24 Плата включена — работает
19:38 Напряжение проверено: 15 В / 12 В / 5 В
20:45 Причина: обрыв слабой дорожки
21:00 Остальная часть схемы в порядке (коротких замыканий нет)
22:02 Заключение — Лайк, комментарий, спасибо
