Hola!!

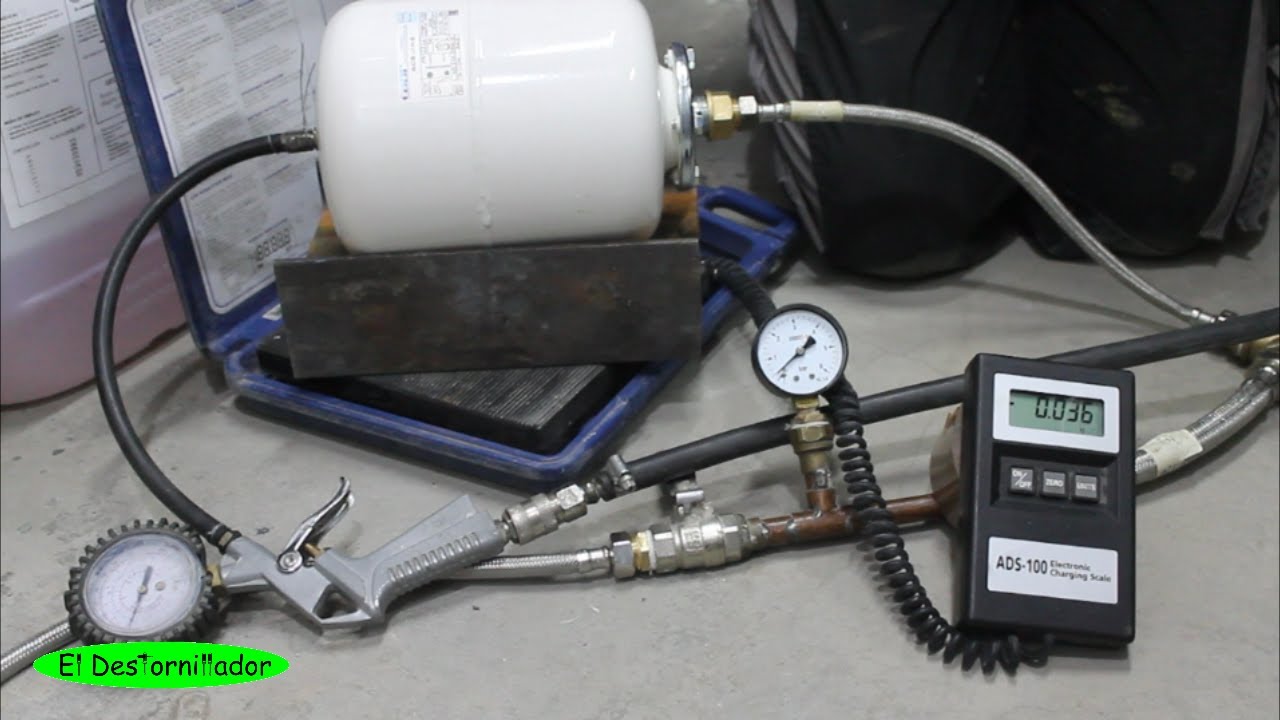

Simplemente quería mostrar un fallo que tenemos todos los instaladores de calefacción, suelo radiante y demás sistemas de climatización. En todo circuito cerrado se tiene que instalar un deposito de expansión para compensar las dilataciones y contracciones del agua. Pero hay una comprobación que nadie hace y por eso se instala mal. Este fallo lo tiene también los fabricantes de calderas, aerotermias, geotermias y otras máquinas que llevan los depósitos de expansión incorporados.
Mi consejo para llenar el balón:
20% de la presión de la válvula de seguridad.
La formula para calcular el tamaño del deposito de expansión:
Vt = V ⋅ (3,24 ⋅ t↑2 + 102,13 ⋅ t – 2708,3) ⋅ 10↑-6 ⋅ PM / (PM – Pm) ---- (↑ elevado a)
Vt - es el volumen total del vaso de expansión.
V - es el volumen total de agua en el circuito.
Ce - es el coeficiente de dilatación del fluido.
Cp - es el coeficiente de presión del gas (aire o nitrógeno)
t - es la temperatura maxima.
PM - es la presión máxima = Presión de tarado + Presión atmosférica
Pm - es la presión mínima (presión estática) = Presión manométrica + Presión atmosférica
Para no tener que hacer un master para calcularlo:
https://ibaiondo.com/calculadora-volu...
