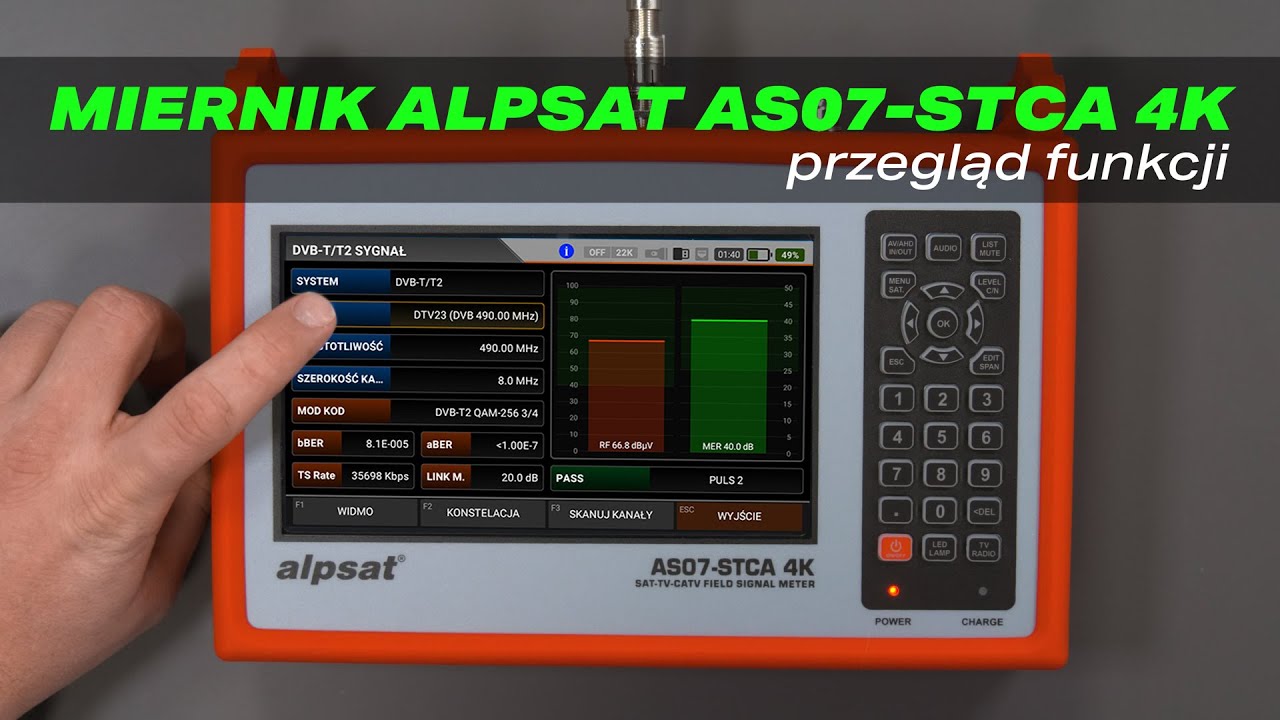

Miernik DVB-T, DVB-T2, DVB-S, DVB-S2 Alpsat AS07STCA-4K - przegląd funkcji

Miernik: https://www.dipol.com.pl/R10206.htm

W tym filmie demonstrujemy najważniejsze funkcje profesjonalnego miernika DVB-T/T2, który umożliwia pomiar sygnału satelitarnego DVB-S/DVB-S2 (4K), sygnału telewizji naziemnej DVB-T/T2 (4K) w kompresji HEVC 10 Bit oraz kablowej C/J.83B/ISDB-T.

Niewątpliwą zaletą urządzenia jest przejrzysty i łatwy w obsłudze interfejs użytkownika, który ułatwia pracę na dotykowym wyświetlaczu TFT-LCD wielkości 7" o wysokiej rozdzielczości.

Miernik AS07STCA-4K pozwala na pomiar takich parametrów jak:
poziom sygnału wyrażany w dBμV (zakres pomiaru 20...100 dBμV), MER, Link Margin, CBER, VBER, co umożliwia ustawienie dowolnej anteny telewizji naziemnej oraz satelitarnej, strojenie filtrów, dobór wzmacniaczy itd. Miernik posiada wbudowany tuner umożliwiający stały podgląd ustawianego kanału w rozdzielczości 4K.

Analizator rozkładu widma szczególnie w TV naziemnej pozwala na wizualizację silnych, zakłócających sygnałów LTE (funkcja umożliwiająca porównanie w czasie rzeczywistym), które mogą negatywnie wpłynąć na jakość sygnału DVB-T2, powodując interferencje i zakłócając prawidłowy odbiór naziemnej telewizji cyfrowej

Ponadto wyjście HDMI umożliwia wyświetlenie obrazu na innym ekranie (na przykład telewizorze) poprzez kabel HDMI.

W komplecie znajduje się ładowarka samochodowa. Gniazdo BNC umożliwia podgląd obrazu z kamer telewizji przemysłowej CCTV AHD-TVI-CVI-PAL.

Niewątpliwą zaletą miernika jest podgląd widma sygnału w paśmie 5G (700 MHz), 4G (800 MHz), GSM (900 MHz, 1800 MHz), 3G UMTS (2100 MHz).

Do każdego miernika AS07STCA-4K dołączony jest certyfikat kalibracji, który potwierdza jego wysoką jakość wykonania oraz zapewnia wiarygodność wykonanych pomiarów w instalacjach telewizyjnych.
