Поздравляем с выбором ETS Colibri — высокопроизводительного электрического расширительного клапана. В этом видео мы покажем вам, насколько быстро и легко осуществляется его установка.

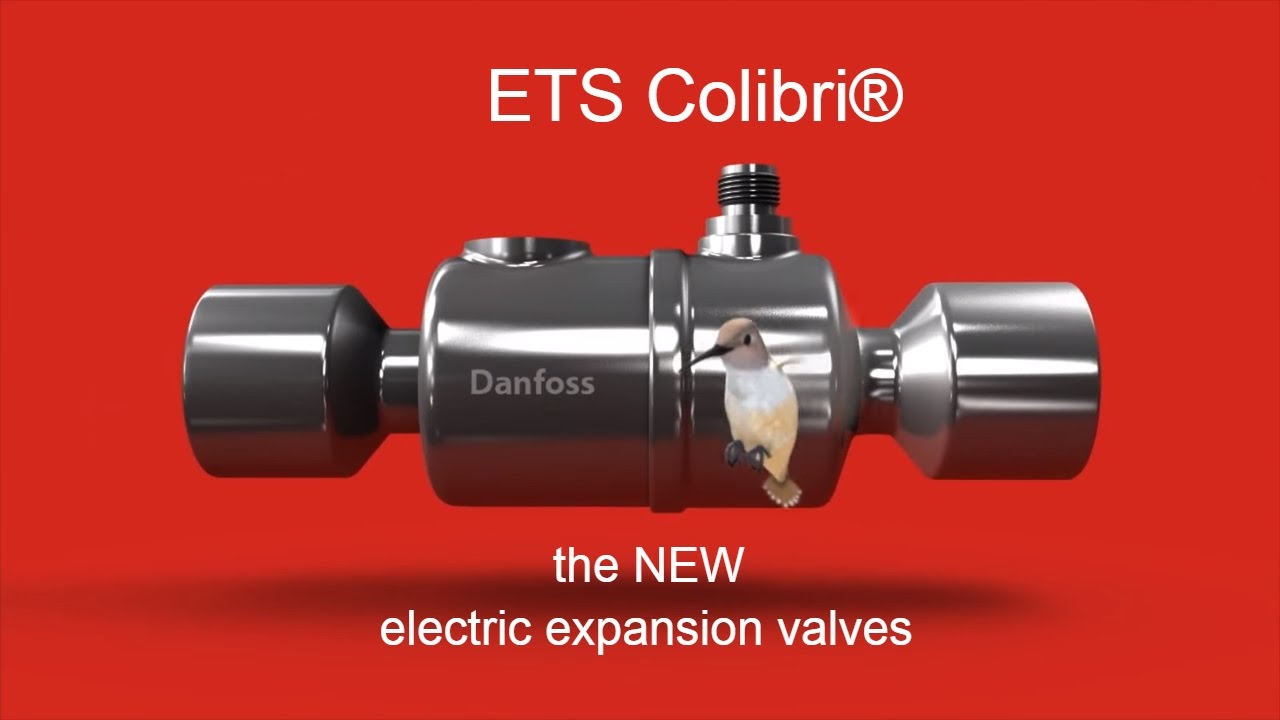

Как вы, вероятно, уже знаете, ETS Colibri — это электрический расширительный клапан с уникальной конструкцией, которая делает его намного меньше и легче.

Монтаж ETS Colibri прост и гибок.

Устанавливайте ETS Colibri так, чтобы электрический разъем был направлен, как правило, вверх. Это означает, что положение для установки может быть между 9 и 3 часами. Идеальное положение — 12 часов. Избегайте установки ETS Colibri электрическим разъемом вниз, чтобы предотвратить скопление грязи в разъеме и нарушение электрических сигналов.

ETS Colibri очень универсален и работает с потоками в любом направлении.

Нормальное направление потока указано стрелкой на изделии.
Вы можете использовать смотровое окошко для определения направления потока.

Индикаторы в смотровом окошке дают вам прямое представление о состоянии влажности системы.

Обратите внимание, что клапан ETS Colibri выполняет функцию соленоида в закрытом положении.

Вероятно, на рынке нет клапана, столь же универсального, как ETS Colibri.

Теперь давайте посмотрим, как паять изделие. Как вы увидите, между ETS Colibri и традиционными электрическими расширительными клапанами есть несколько небольших, но важных отличий. Эти особенности делают пайку проще, быстрее и экономичнее.

Как вы, возможно, знаете, ETS Colibri имеет биметаллическое соединение, с внешней стороной из нержавеющей стали и внутренней стороной из меди. Это значительно ускоряет процесс пайки благодаря низкой теплопроводности биметалла по сравнению с соединениями из чистой меди. Это является существенным преимуществом, поскольку нет необходимости в мокрой обмотке во время процедуры пайки.

Использование биметаллического соединения значительно сокращает время пайки – примерно на 30% – по сравнению с клапаном с медным соединителем. Это также повышает качество и надежность пайки.
В традиционных клапанах используются медные соединители с медными трубами. Биметаллическое соединение клапана ETS Colibri позволяет использовать те же самые экономичные материалы.

Для надежности и экономичности мы рекомендуем Silfos 5-15%.
При пайке клапана мы настоятельно рекомендуем использовать защитный газ, например, азот. Это обеспечит чистую пайку без образования оксидов внутри трубы.

Убедитесь, что вы используете горелку подходящего размера для пайки клапана ETS Colibri. Для клапанов меньшего размера, таких как ETS 12C и ETS 24C, мы рекомендуем использовать односопловую паяльную горелку.

Для клапанов большего размера, таких как ETS 50C-100C, лучшим выбором будут многопламенные нагревательные сопла.

Для более крупных клапанов Colibri ETS 50 и 100 мы рекомендуем использовать паяльное сопло диаметром 6-9 мм или 3-4 мм для односопловой паяльной горелки.
Убедитесь, что клапан ETS Colibri установлен безопасно.

Клапан должен быть открыт как минимум на 50%, а в идеале — полностью открыт. Клапаны ETS Colibri, поставляемые напрямую от Danfoss, всегда полностью открыты и готовы к пайке.

В однопоточных системах убедитесь, что клапан расположен в направлении нормального потока.

Три важных параметра при пайке — это время, температура и скорость потока газа в горелке.

Используйте уменьшенное пламя для пайки клапана.

Перегрев может повлиять на функциональность изделия. Необходимо поддерживать температуру клапана как можно ниже, всегда ниже 150°C или 302°F в местах соединений, как показано на рисунке.

Убедитесь, что пламя всегда направлено в сторону от клапана.

Подача защитного газа всегда должна осуществляться со стороны, противоположной точке пайки. Это легко понять, поскольку нам нужно отвести тепло от клапана.

Для поддержания равномерной температуры постоянно перемещайте горелку.
Снимите колпачок и защитную крышку, если она есть.

Рекомендуется заполнить трубу азотом перед пайкой.

Перед пайкой сбросьте давление в системе.

При начале пайки нагревайте медную трубу от 20 до 30 секунд. Затем переместите горелку к биметаллическому соединению клапана и нагревайте его от 10 до 15 секунд.
Всегда направляйте горелку в сторону от клапана и постоянно перемещайте ее для обеспечения равномерного нагрева.

Однако, если вы хотите использовать охлаждающую воду в месте соединения меди и биметаллического соединителя клапана, подождите не менее 10 секунд, чтобы материалы адаптировались к новой температуре. Затем просто охладите водой.
