【狩猟】Wジャンプ式くくり罠の台座の作り方解説

太田製作所で販売されているWジャンプ式くくり罠の台座を制作しました。
Wジャンプ式くくり罠は構造が簡単で、大変優秀な罠と思いますが、
設置する際の穴に少々工夫が必要です、
罠本体を安定させる台座を色々と考えていましたが、
「海の猪八戒」さんのYouTubeで木枠で作られた台座

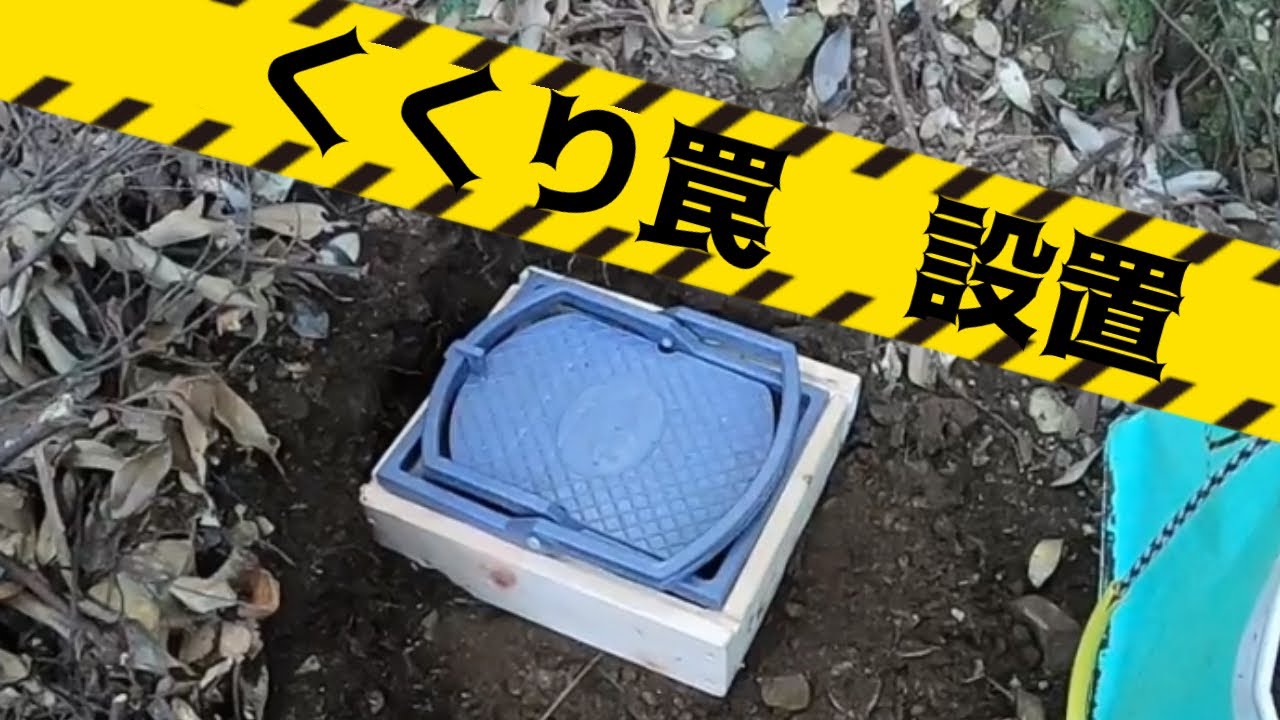

   • 【棟梁作】Wジャンプくくり罠専用台座を使っての設置動画
と
「鬼嫁と哀れな旦那の夫婦で釣りと狩猟」の罠の台座
   • 【狩猟】Vol.18（前編） 笠松式と同じ仕組みのくくり罠の作り方 塩ビパイプを簡単...
をヒントに作ってみました。

ポイントは罠本体を安定させるストッパーを取り付ける事で、
踏板が台座に干渉することなく落ちる様にしたところです。

材料
ＶＵ２００Φの塩ビパイプを５ｃｍ
ＶＰ１５０Φの塩ビパイプの切れ端を幅２ｃｍ✖５ｃｍ
切れ端を固定する４ｍｍ✖１２ｍｍのステンビス２個
道具
パイプソー３００ｍｍと２５０ｍｍ
固定用のクランプ２個
差金
木工用ヤスリ
グラインダー
プラスドライバー
ドライバードリル
３ｍｍ鉄鋼キリ
ロックプライヤー
手順
ＶＵ２００Φの塩ビパイプを５ｃｍに切り、切り口を均す
くくり罠を組み立てて切り出したパイプの上に置いて印を付ける
ポイント、くくり罠の踏板の出っ張りをパイプに引っ掛けると良い
くくり罠は幅広い方と狭い方が有るので注意
切り取る高さは差金の幅を利用して、印を付けて切り取る
切り取った角が鋭利になっているので木工やすりで面取りをする
踏板の出っ張りの部分を切り取り、グラインダーで仕上げる
幅の狭い方にストッパー用の切れ端をロックプライヤーで仮止めし
３ｍｍドリルで穴を縦に二つ開けてビス止めする

使用する道具も少なく比較的簡単に作れます
踏板の高さは約５ｃｍ有るので問題なく作動します。
少し器用な方であれば簡単に作れます。
