ELEKTRISCHE ANTRIEBE - Frequenzumrichter 1/3

Allgemeines:
Frequenzumrichter mit Spannungszwischenkreis erzeugen aus dem einphasigen oder dreiphasigen Stromversorgungsnetz eine dreiphasige Ausgangsspannung mit variabler Frequenz und Amplitude. Sie werden hauptsächlich als Stellglied für drehzahlvariable Drehstromantriebe verwendet. Frequenzumrichter bestehen aus einem ungesteuerten Netzgleichrichter und einem Wechselrichter.
Am Versuchsstand werden die Komponenten: Universal-Umrichter und PWM-Kennliniensteuergerät verwendet. Für die potenzialfreie Spannungs- und Strommessung steht ein Vierkanal-Trennverstärker zur Verfügung.

Versuchsziele:
• Anwendung abschaltbarer Leistungshalbleiter (Leistungs-MOSFET, IGBT)
• Kennenlernen weiterer Komponenten eines Frequenzumrichters (Gleichrichter, Induktivitäten)
• Funktionsweise des ein-/dreiphasigen Pulswechselrichters
• Modulationsverfahren für dreiphasige Pulswechselrichter
Dreieck-Sinus-Modulation,
Raumzeiger-Modulation,
Dreieck-Rechteck-Modulation,
Dreieck-Trapez-Modulation
• Spannung, Strom, Leistung im 3-Phasen-System
• Phasenverschiebungen zwischen Strom und Spannung

Weitere Filme:

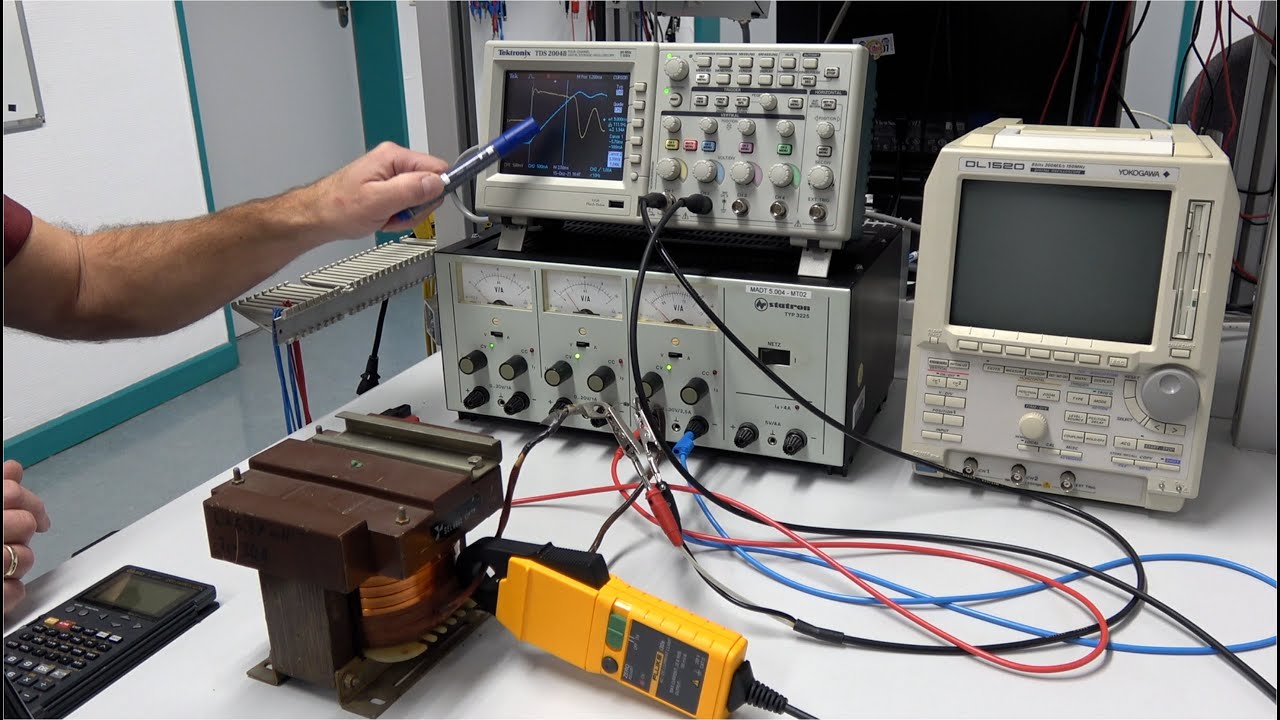

Verhalten einer Induktivität:    • ELEKTRISCHE ANTRIEBE - Induktivitäten
Gleichrichter mit Ladekondensator:    • ELEKTRISCHE ANTRIEBE - Gleichrichter
