Форматно-раскроечный станок

http://www.aw-thinkbold.com

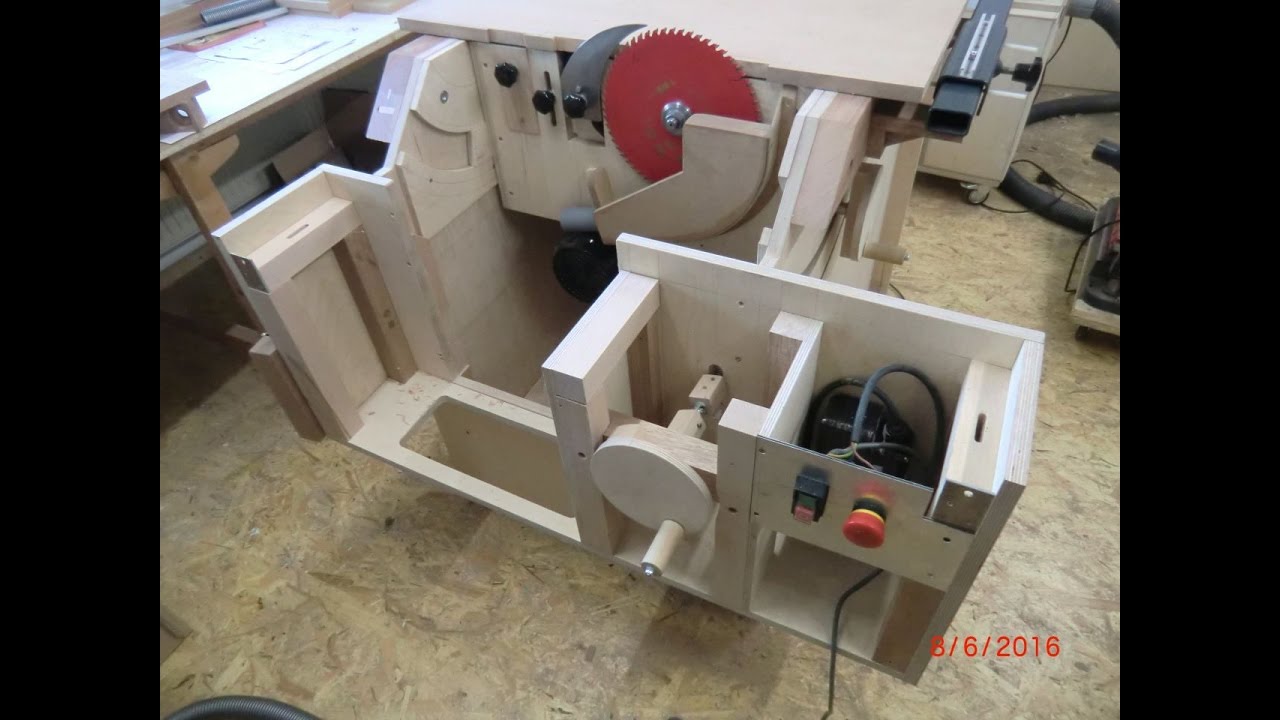

Видео самодельного форматно-раскроечного евро-станка по дереву с подвижным столом.

Мощность двигателя: 2,2кВт (3л.с.), 2800 об/мин

Диаметр пилы 10" (25,4см), 5/8" посадочный диаметр. Наклон пильного узла 45° вправо.

Передача: два клиновых ремня на шкивах, частота вращения диска пилы 3500 об/мин.

Расстояние между диском пилы и параллельным упором, наибольшее : 860мм

Максимальная ширина раскроя по малому поперечному упору подвижного стола: 570мм

Максимальная ширина раскроя по большому поперечному упору подвижного стола : 1040мм

Максимальная высота пропила при наклоне пилы 90º: 70мм

Внешние размеры: Д 1000mm x Ш 1300mm x В 950мм (без дополнительного стола)

Внешние размеры: Д 1000mm x Ш 1910mm x В 950mm (с дополнительным столом)

Встроенная система удаления опилок (с Тьен сепаратором и мотором от пылесоса)

Складные колеса

Длина подвижного стола: 1000mm

Длина хода подвижного стола: 1040mm

Другой, самодельный способ изготовления оборудования, образцом для которого являются станки последнего поколения, разработанные и производимые в Европе.

Конструкция, которую мы представляем, основана на простоте и эффективности и построена на собственном накопленном опыте. За исключением нескольких деталей, для создания станка использованы стандартные инструменты и доступные материалы. Вот три отличительные особенности модели:

1. Настоящий подвижной стол. Он прост в изготовлении, работает вполне хорошо и имеет все необходимые настройки.

2. Пильный диск снабжен инновационным механизмом подъема. Главное преимущество по сравнению с устаревшими механизмами – предельно простое дополнение расклинивающим ножом.

3. Встроенная система удаления опилок основана на Тьен сепараторе. В ней используются задвижки для контроля над пятью точками сбора, задействован мотор от пылесоса и имеется вместительный контейнер для отходов.


Дополнительный стол укомплектован телескопической опорой для максимального увеличения размера раскроя.


Следите за обновлениями чертежей, а также новыми видео, раскрывающими детали конструкции.
