(Links am Ende der Beschreibung)

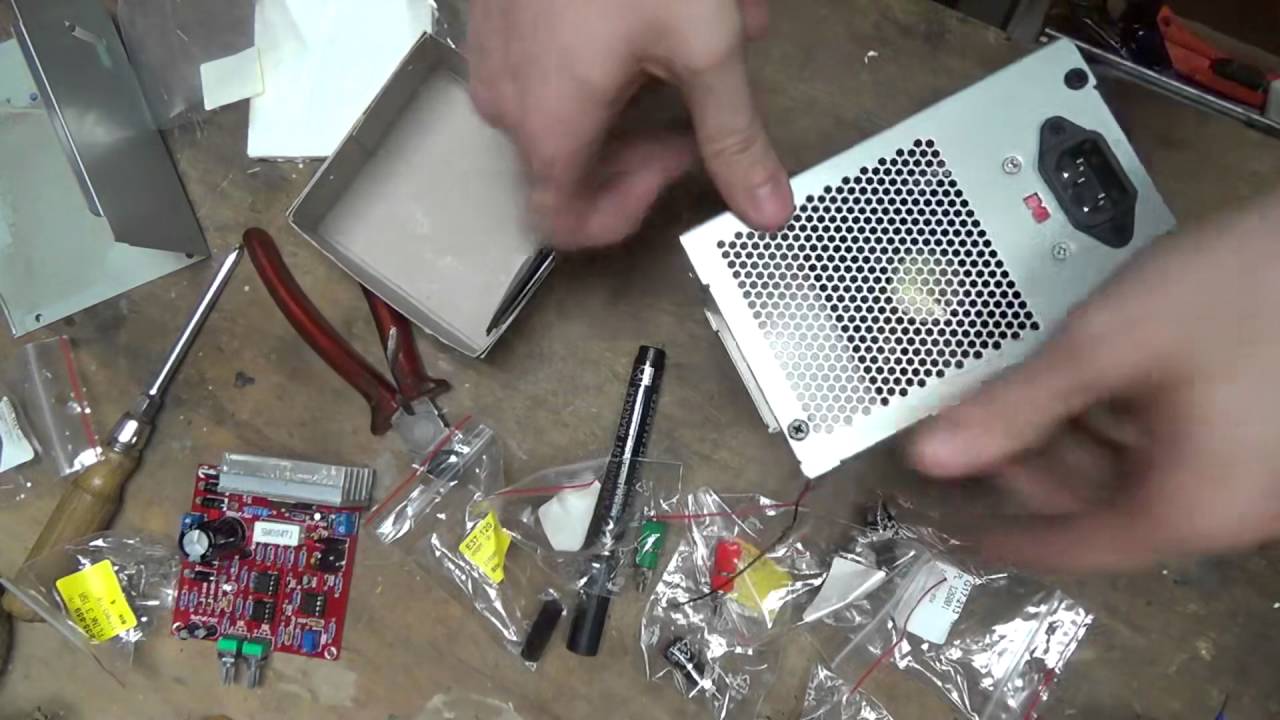

Banggood bietet auf ihrer Webseite für knapp 10€ einen Bausatz an, welcher als gute Basis für den Eigenbau eines Labornetzteils dienen kann. Bis zu 30V und 3A kann die Schaltung - je nach Aufbau - verkraften und somit die meisten Schaltungen auf dem heimischen Basteltisch versorgen. Durch den linearen Aufbau hat der Ausgang hierbei vergleichsweise geringes Rauschen, ist also auch für empfindliche Schaltungen geeignet.

Für ein funktionierendes Endgerät muss neben dem Bausatz noch ein 24V-Trafo (~20€) sowie einen Kühlkörper (Restekiste - z.B. alter CPU-Kühler) beschafft werden. Weitere Bauteile wie Gehäuse, Anschlussbuchsen, präzisere Potentiometer oder Anzeigen richten sich nach den eigenen Anforderungen.

Der Bausatz wurde mir von Banggood für dieses Video zur Verfügung gestellt, in diesem Video bauen wir den Bausatz zusammen und schauen uns die Funktion der Schaltung an (21:55). Im nächsten Video zum Thema werde ich noch den Kühlkörper anbringen, ein passendes Gehäuse bauen und nach Einbau eines passenden Trafos einige Messungen durchführen.

Links zum Thema:
===============

Bausatz 30V 3A
http://goo.gl/lcI1ni

Blog mit Schaltplan:
https://www.adlerweb.info/blog/2016/0...

Zubehör:
---------------

Erdungsarmband (2:40)
http://goo.gl/qYPbdB

Einfacher Lötkolben (6:17)
http://goo.gl/lVfqYP

Elektro-Seitenschneider (6:42)
http://goo.gl/yruKZc

IC Sockel (17:50)
http://goo.gl/iVtSES

10-Turn-Potentiometer (32:55)
http://goo.gl/HGNZzR
