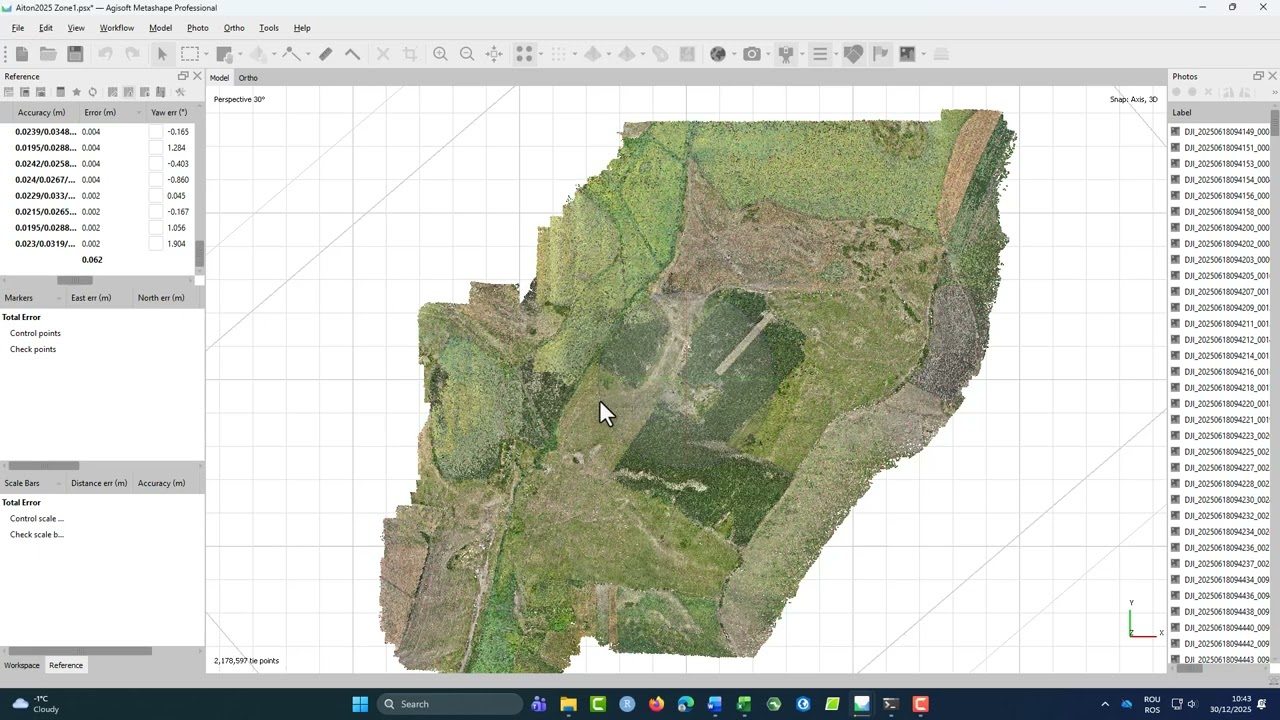

🗺️ 4.5 Agisoft Metashape 2.2 | Align Photos Alignment & Clean Tie Points

📍 SERIA 4: Fotogrametrie UAV/UAS pentru Zone mari | SERIES 4: UAV/UAS Photogrammetry for Large Areas | 4. SOROZAT: UAV/UAS Fotogrammetria Nagy Területekre

🇷🇴 În fotogrametrie, etapa Align Photos nu este doar o simplă vizualizare, ci "creierul" întregului proiect. Aici se construiește fundamentul matematic pe care se vor sprijini produsele finale: Modelul Digital al Suprafaței (DSM) și Ortofotoplanul.

🎯 De ce este critică această etapă? Un nor de puncte rar (Sparse Cloud) neoptimizat va propaga erori geometrice în modelul dens, rezultând un DSM deformat și un ortofotoplan cu distorsiuni.

Procesul tehnic pe scurt:
1️⃣ Generarea fundamentului (Alignment):
2️⃣ Curățarea iterativă (Cele 3 filtre esențiale): Pentru a coborî eroarea de la ordinul metrilor la 0.048m, aplicăm o strategie de filtrare riguroasă:

Reconstruction Uncertainty: Eliminăm punctele cu geometrie slabă care "plutesc" eronat pe verticală (axa Z)
Projection Accuracy: Eliminăm zgomotul generat de pixeli blur (ex. vegetație mișcată de vânt)
Reprojection Error: Filtrul critic pentru precizia geometrică finală

💡 Eliminăm MAXIM 10% din puncte pentru la aplicarea fiăcărui filtru, apoi Optimize Cameras . Această abordare redistribuie eroarea pe punctele rămase și previne apariția "găurilor" în anumite zone.

📚 RESURSE SUPLIMENTARE:
🔗 Site Facultate Geografie UBB: https://geografie.ubbcluj.ro/
🎬 Tutorial anterior (4.4 - Conversie Stereo70):    • 🗺️ 4.4 Agisoft Metashape 2.2 | Convert Ref...

🇬🇧 In photogrammetry, the Align Photos stage is not just a simple visualization, but the "brain" of the entire project. Here, we lay the mathematical foundation for the final products: the Digital Surface Model (DSM) and the Orthophoto.

🎯 Why is this stage critical? An unoptimized Sparse Cloud will propagate geometric errors into the dense model, resulting in a deformed DSM and an orthophoto with distortions.

Technical Process in Brief:

1️⃣ Foundation Generation (Alignment):
2️⃣ Iterative Cleaning (The 3 Essential Filters): To reduce error from the order of meters to 0.048m, we apply a rigorous filtering strategy:

Reconstruction Uncertainty: We eliminate points with weak geometry that "float" incorrectly on the vertical axis (Z axis)
Projection Accuracy: We eliminate noise generated by blurred pixels (e.g., vegetation moved by wind)
Reprojection Error: The critical filter for final geometric precision

💡 Golden Strategy: Use the "10% removal + Optimise Cameras" method after each filter. This approach redistributes the error across remaining points and prevents the appearance of "holes" in areas with unstable vegetation (corn, sunflower).

🇭🇺 A fotogrammetriában az Align Photos szakasz nem csak egyszerű vizualizáció, hanem az egész projekt "agya". Itt építjük fel a matematikai alapot, amelyen a végső termékek nyugszanak: a Digitális Felszínmodell (DSM) és az Orthofotó.

🎯 Miért kritikus ez a szakasz? Egy nem optimalizált Sparse Cloud geometriai hibákat propagál a sűrű modellbe, deformált DSM-et és torzításokkal rendelkező orthofotót eredményezve.

Műszaki Folyamat Röviden:

1️⃣ Alap Generálása (Alignment):
2️⃣ Iteratív Tisztítás (A 3 Alapvető Szűrő): A hiba méterek nagyságrendjéről 0.048m-re való csökkentéséhez szigorú szűrési stratégiát alkalmazunk:

Reconstruction Uncertainty: Elimináljuk a gyenge geometriájú pontokat, amelyek helytelenül "lebegnek" a függőleges tengelyen (Z tengely)
Projection Accuracy: Elimináljuk az elmosódott pixelek által generált zajt (pl. szél által mozgatott vegetáció)
Reprojection Error: A kritikus szűrő a végső geometriai pontossághoz

💡 Arany Stratégia Mezőgazdasági Területekhez: Használja a "10% eltávolítás + Optimize Cameras" módszert minden szűrő után. Ez a megközelítés újraelosztja a hibát a megmaradt pontokon és megakadályozza "lyukak" megjelenését instabil vegetációjú területeken (kukorica, napraforgó).
