Совмещение чертежных видов для позиционных представлений модели в Компас-3D
Автор: Александр Стремнев
Загружено: 2025-02-21
Просмотров: 242

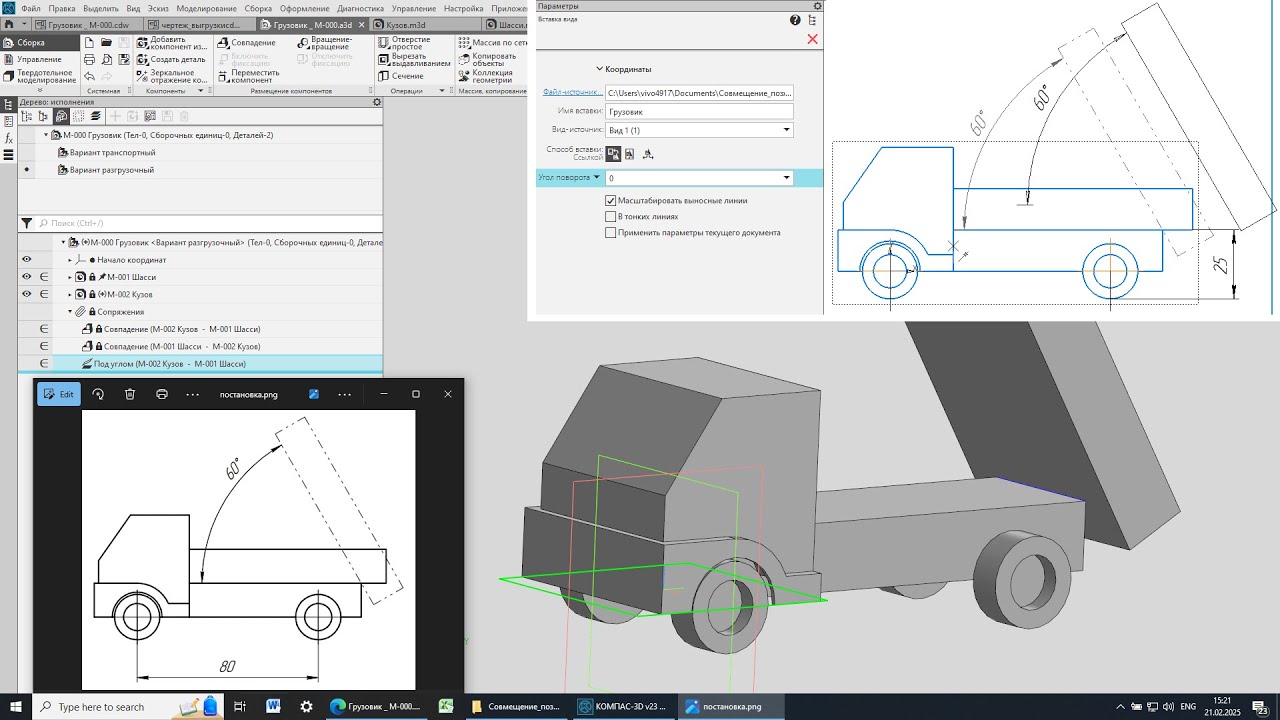

Используются команды Компас-3D для импорта STP, создания отрезка, экспорта детали в STP, добавления деталей в сборку, вставки сборочных сопряжений-соединений, задания вариантов в сборке, создания чертежа на основе сборки, вставки вида из одного чертежа в другой, настройки чертежных видов и простановки размеров, вариации размеров сборки для проверки ассоциативности чертежа, экспорта чертежа в PDF.
Файлы-результаты (Компас-3D v.23 home): исходная многотельная деталь-прототип грузовика (STP), детали сборки грузовика (шасси и кузов в форматах STP и Компас-3D v.23 home), сборка грузовика с вариантами поворота кузова (Компас-3D v.23 home), чертеж грузовика с наложением видов-вариантов (PDF и Компас-3D v.23 home), рисунок-постановка:
https://disk.yandex.ru/d/c0GKjknWZU_SsA
