Esse é o segundo vídeo da série “Por que é tão importante medir o ganho do transistor"?

O resistor de base determina a corrente de base, como você acompanhou no vídeo 1. Se você ainda não assistiu esse vídeo 1, clique nesse link:    • Por que é tão importante medir o ganho (hF...

Para garantir que a corrente de coletor seja mantida em 5mA, que é o valor do projeto, é necessário calcular o resistor de coletor.

A fórmula para calcular o resistor de coletor é a Lei de Ohm (Rc = Ec/Ic) e para garantir que o sinal de saída (Vout) seja simétrico ao da entrada, é necessário dividir a tensão da fonte entre o resistor de coletor e a junção coletor/emissor do transistor.

Dessa forma, o valor de resistência resultante dessa divisão determinará dois fatores: a corrente de coletor e a tensão de coletor.

Uma vez encontrado o valor do resistor do coletor, podemos agora entender por que é tão importante medir o ganho hFE do transistor de junção (TBJ) analisando o circuito ora polarizado da seguinte forma:

A resistência ôhmica do resistor de base determina uma corrente de base de 0,05mA na base do transistor Q1. Quando Q1 entra em condução, a corrente de coletor se estabelece com o valor de 5mA.

Dividindo a corrente de coletor pela corrente de base obtemos o ganho que o transistor promove à corrente de coletor. Portanto, 5mA / 0,05mA = 100.

Levando esses dados para a reta de carga do transistor, dá para analisar facilmente o comportamento do transistor posicionado nela.

Para medir o ganho do transistor bipolar, é necessário que você acesse primeiro o datasheet do componente para identificar qual é o valor do ganho típico especificado para o transistor.

No nosso caso, utilizamos o BC 547 B como exemplo. Acessando o datasheet, colhemos as seguintes informações:

Ganho mínimo: 200
Ganho típico: 290
Ganho máximo: 450

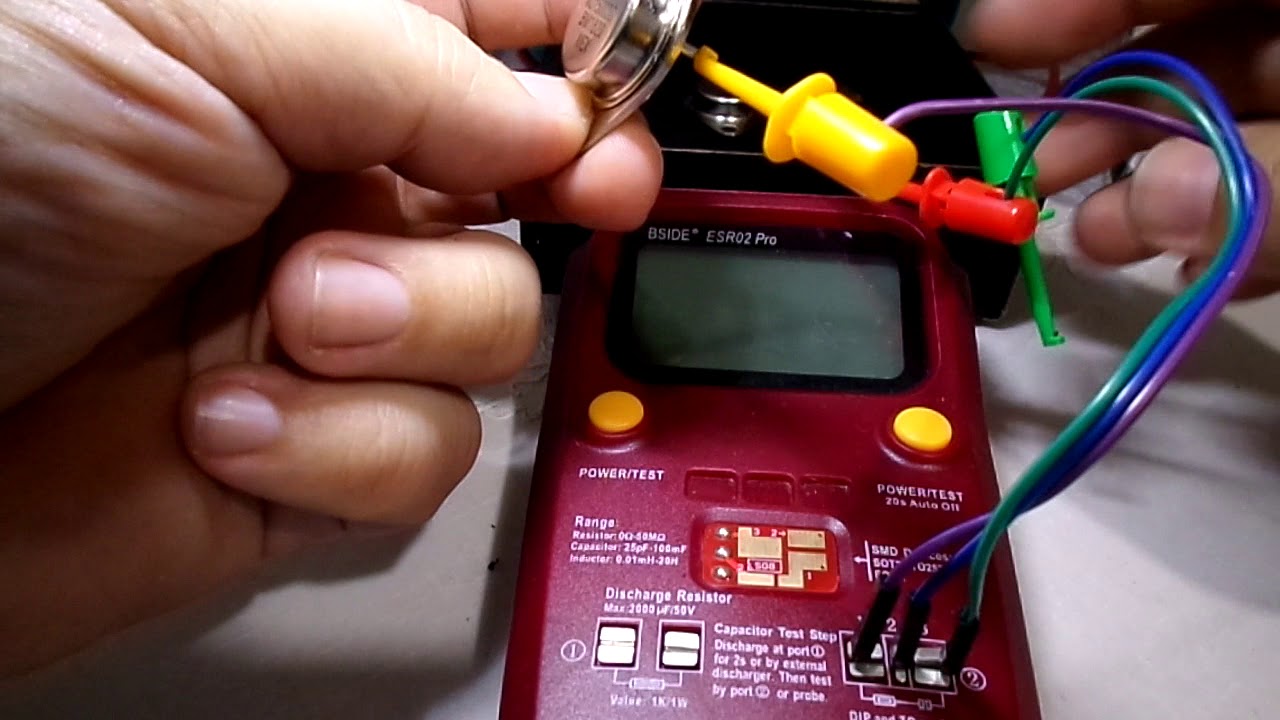

Após a consulta, mede-se o ganho do transistor no multímetro e verifica-se a leitura do display. Para um transistor ser considerado em bom estado de ganho, ele deve estar dentro da faixa especificada pelo fabricante.

Espero que ao final dessa série de vídeos você entenda toda a explicação e que de agora em passe a medir o ganho dos transistores como forma de certificar-se se realmente ele se encontra em bom estado.
