Адаптер POGO Pin для программирования микроконтроллеров

-- ОБНОВЛЕНИЕ: Ссылка на OSHPark обновлена ​​до новой версии, которая расширяет контактные площадки для POGO-контактов, делая пайку более удобной.

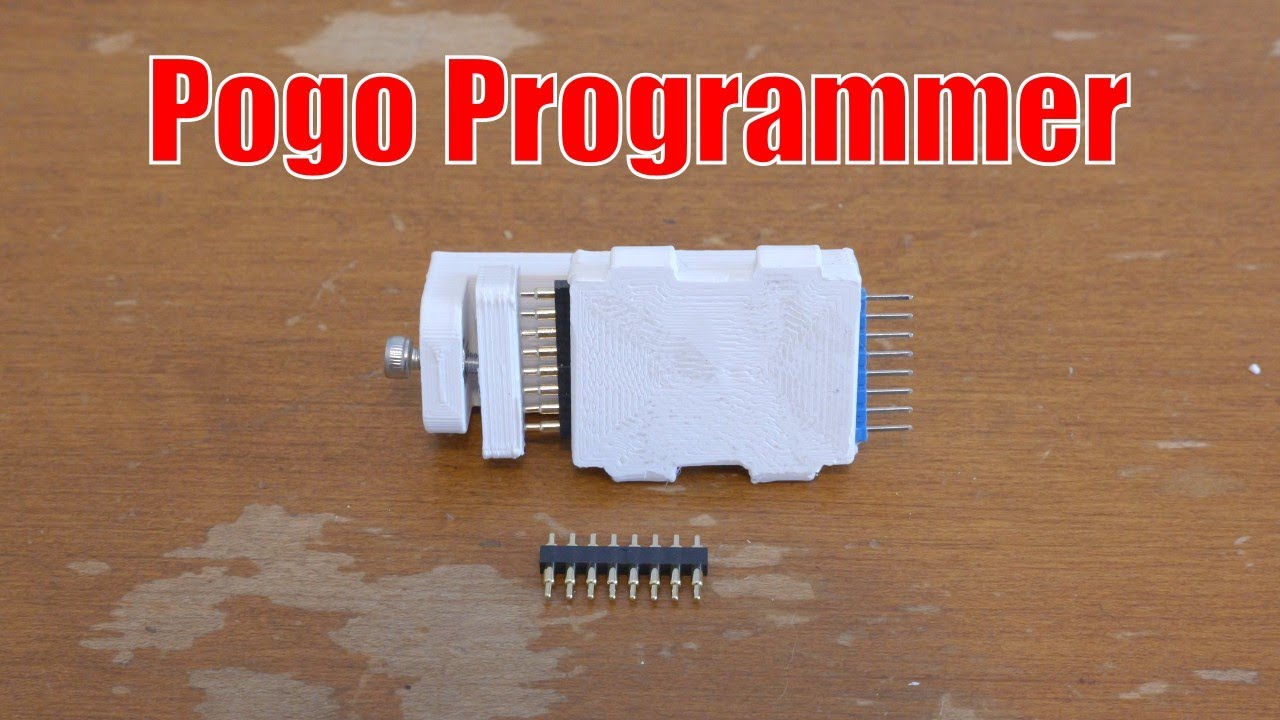

Я разработал этот адаптер для POGO-контактов для моего контроллера светового меча Galaxy's Edge. Контроллер лезвия использует программный разъём 2x3 с шагом 1,27 мм, к которому можно получить доступ с помощью адаптера для POGO-контактов. Во время разработки печатной платы таких адаптеров было мало, но я нашёл один, который использовал для программирования. Этот адаптер для POGO-контактов с тех пор закончился, и я не смог найти подходящую альтернативу. Поэтому я разработал свой.

Печатную плату можно заказать в OSH Park здесь: https://oshpark.com/shared_projects/K...

Вы также можете скачать Gerber-файлы с OSH Park и использовать их для заказа плат в другом месте.

На странице проекта OSH Park представлены ссылки на примеры POGO-контактов и штыревых разъёмов, которые можно приобрести для завершения сборки этой платы. В описании проекта также есть ссылка на версию 2 этой печатной платы. Версия 2 практически идентична версии 1, использованной в этом видео, однако в ней контактные площадки POGO-контактов немного расширены, чтобы паяльник мог контактировать с контактной площадкой на печатной плате. Теоретически, это упростит пайку паяльником.

0:00 Наличие адаптера
2:01 Мой адаптер и его предназначение
5:15 Сборка горячим воздухом
16:01 Проверка и тестирование
18:40 Заключение
19:30 БОНУС: Сборка паяльником
23:39 БОНУС: Чему я научился, используя этот адаптер
