プレカット廻り階段6段廻りの取り付け
Автор: Te大工
Загружено: 2021-05-26
Просмотров: 121757
Описание:
プレカットの6段廻り階段、段鼻芯、側板あり。柱部分だけ原寸を描いて、廻り階段外側切り墨は計算で出します。(側板取付けの隙間やボンドについてなど心配のコメント頂きありがとうございます。撮影と取付を1人で行っているため仮付の状態の画像を上げていたりします。後でちゃんと調整しています。ご心配おかけします。
【目次】
0:07 各段数の高さ→階段高さ計算
0:10 柱墨付け→柱部分だけ段鼻と蹴込みラインの原寸を描いています。jw cadで描いて原寸出力or現場で描く
0:23 廻り側板のカット取付け→段鼻芯なら、段鼻を基準に切り墨を出します。段鼻〜PB面まで、段鼻〜側板面まで、現場寸法を確認しつ墨付け。
0:59 廻り側板は、"下段勝ち収まり"が標準です。
1:29 廻り側板と直側板の取合い、今回は"段鼻"でしたが、設計によって色々なので現物を必ずチェック。「段鼻から60mm入ったところでカット」など、色々あります。
1:57 廻り段板のカット取付け
2:07 廻り段板30°60°は原寸を当てて基準を出します。内廻りを原寸から墨して、それを基準に外廻りの寸法を出します。
4:03 下段側板 内側のカット取付け→ここ1番難しい。
①内廻り、側板の厚みのところの寸法を確認
②側板の段鼻から同じ寸法に墨を出す
③上段の蹴込みの角度で切る
1段上の蹴込板に「ねぶりつけ」
4:28 上段側板 内側のカット取付け
内廻り最後の段板鼻から、側板が飛び出さないように確認
4:49 段板取付け
5:19 蹴込み板取付け
Доступные форматы для скачивания:
Скачать видео mp4
-
Информация по загрузке:

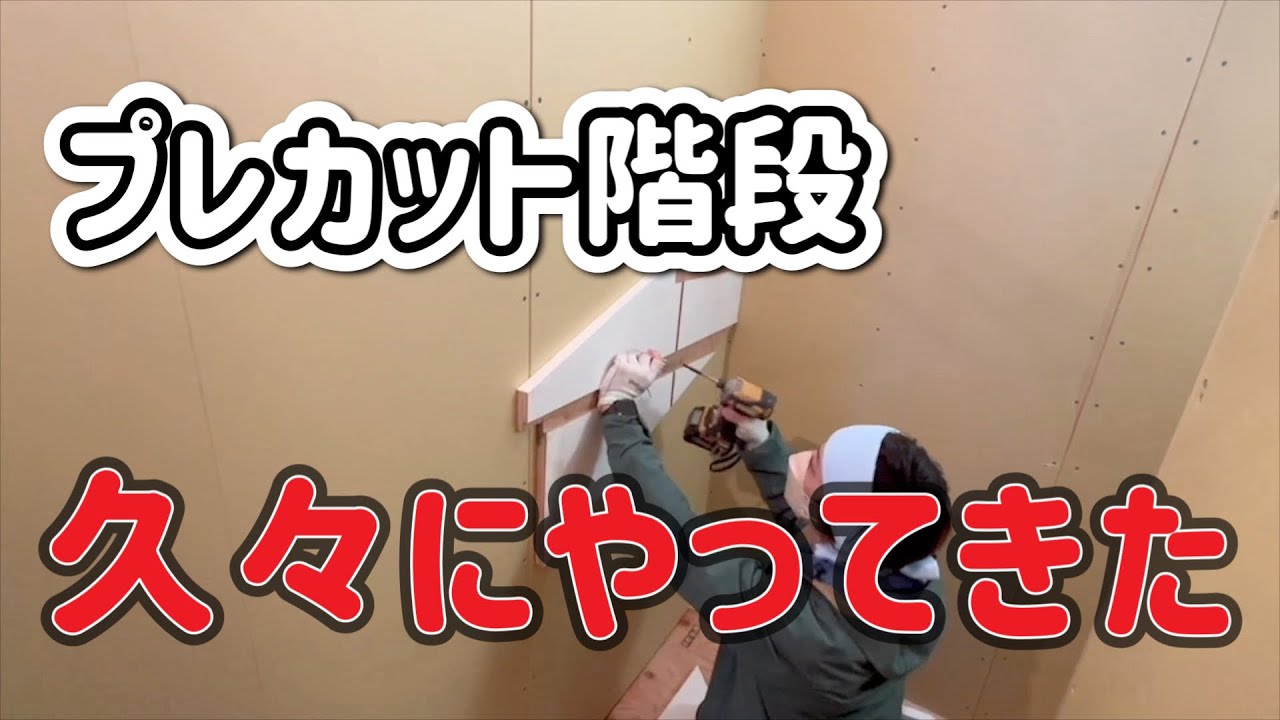

![[大工]白いササラはみんな嫌なはず](https://imager.clipsaver.ru/Np5OoqP35fk/max.jpg)
