33 Modellbahn 2 Kanal Schaltgleis - Kontaktgleis H0 - hier im Märklin C-Gleis - Richtungserkennung

Hier mit dem Video möchte ich zeigen, dass es gar nicht so schwierig ist,
die Gabellichtschranken im Gleis einzubauen.
bitte weiterlesen - mit Vorschau

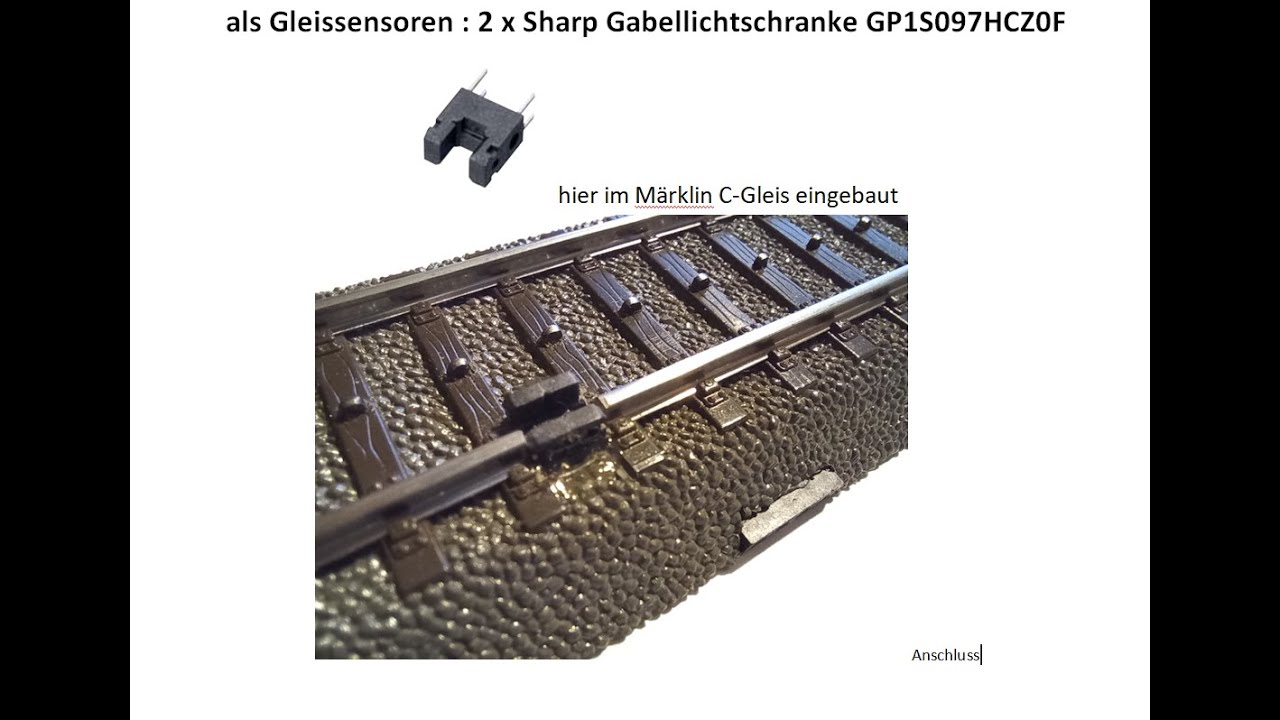

Hier wird die Sharp Gabellichtschranke
Typ: Sharp GP1S097HCZ0F im Märklin C-Gleis eingebaut.

Der Einbau ist natürlich auch in andere H0 Gleise entspr. möglich.
Um nichts zu verpassen, kannst Du meinen Kanal abonnieren.

Durch die versetzte Sender - Empfängeranordnung und durch die Funktion der Kollektorschaltung, Analogausgang, entsteht auch ein gegen Fremdlicht unempfindlicher Gleissensor.

Über weitere Baugruppen können andere Schaltaufgaben mit oder ohne
Richtungserkennung ( Direction detection ) angeschlossen werden.
auch als Gleissensor für die bidirektionale Achszählung.
15:51 Schaltplan von den Sensoren im Gleis.

dafür stehen die Anschlüsse 0 GND / E1 / E2 / und + zur Verfügung
zum Jahreswechsel 22/23 Video 35 und 38 mit Hall-Sensoren.

Auf dem YouTube Kanal - Bahntechnik und Bahnbetrieb - wird ein Achszähler sehr schön in seiner Funktion beschrieben, wie er bei der großen Bahn eingesetzt wird .
   • Achszähler, Bahntechnik und Bahnbetrieb
auf Frank Becker seinem interessanten YouTube Kanal werden Langzugfahrten mit meiner Arduino2 Version gezeigt.
   • 07 Achszähler für BÜ beim LTE 2023
   • VT11.5: 21-teilig Testfahrt für den LTE 2023

in Planung ab 2023 - mit Gabellichtschranken
2 x Schmitt - Trigger
Quadraturtaktwandler
automatischer Bahnübergang inkl. Rangierschalter
2 x Monoflop
RS - Flip Flop
2 Kanal Reflex-Lichtschranken
Vor-und Rückzähler
Digitale Komparatoren
Matrixschaltungen / in-out
Gleisverzweigung und Zusammenführung
mit analogen Werten
