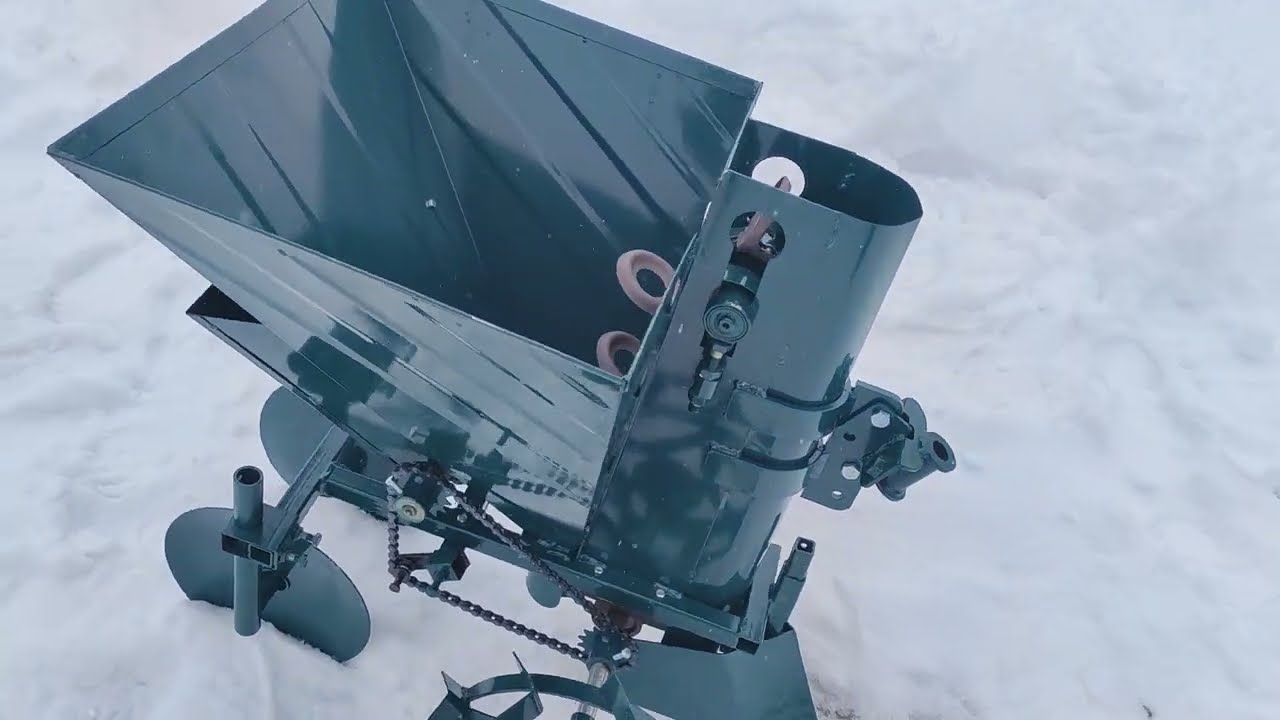

Sadzarka do ziemniaków jednorzędowa z dozownikiem nawozu

Jednorzędowa sadzarka do ziemniaków z bębnowym dozownikiem nawozu to profesjonalne urządzenie przeznaczone do mechanicznego sadzenia ziemniaków na przygotowanych i spulchnionych glebach o wilgotności do 30%, z jednoczesnym dawkowaniem mineralnych nawozów. Urządzenie współpracuje z motoblokami i minitraktorami o mocy od 6 KM, co pozwala zwiększyć wydajność pracy i uzyskać równomierny rozstaw sadzeniaków.

Zasada działania sadzarki z dozownikiem nawozu
Napędy mechanizmu sadzenia i dozownika nawozu uruchamiane są przez koła podporowe za pośrednictwem wału napędowego. Obrót wału przenoszony jest na mechanizm sadzenia i dozownik poprzez przekładnię łańcuchową z rolkowym napinaczem, który zapobiega luzowaniu łańcucha po regulacji kroku sadzenia i częstotliwości wysiewu nawozu. Regulacja odbywa się poprzez przestawienie łańcucha na dodatkowe zębatki.

Konstrukcja głównych podzespołów
Koła podporowe i wał napędowy:
koła–grouser o średnicy 340 mm;
grubość obręczy – 3 mm;
szerokość – 110 mm;
średnica wału napędowego – 25 mm.
Mechanizm sadzenia i dozownik nawozu
Głównym elementem sadzarki jest zbiornik z szybem, w którym zamontowany jest mechanizm sadzenia. W szybie znajdują się zębatki nośne z łańcuchem i koszyczkami. Do mechanizmu sadzenia użyto łańcucha napędowego PR-12,7-18,2 („Murawiej”, 98 ogniw), na którym umieszczono 12 koszyczków o średnicy 50 mm.

Zbiornik na ziemniaki o pojemności 20 litrów wykonany jest z blachy stalowej 0,8 mm. Na tylnej części zbiornika zamontowano bębnowy dozownik do dawkowanego podawania nawozów mineralnych (suche, granulowane) o pojemności 4 litrów.

Klinowy redliczny odkładacz wykonany jest z blachy 2 mm, wzmocniony klin o grubości 3 mm.

Do obsypywania sadzeniaków i formowania redlin zamocowano regulowane obsypniki talerzowe o średnicy 275 mm i grubości 2 mm na ramie z kątownika stalowego 32 × 32 × 3 mm. Płynny obrót talerzy zapewnia para łożysk 202.

Zaczep
W zależności od modelu ciągnika jednoosiowego sadzarka może być wyposażona w różne typy zaczepów. Zaczep montowany jest śrubami do specjalnego wspornika. Wspornik zamontowany na ruchomej tulei zapewnia stabilną pracę urządzenia na nierównościach terenu.

Standardowe wyposażenie
sadzarka jednorzędowa z dozownikiem nawozu;
urządzenie zaczepowe;
koła napędowe – 2 szt.;
talerzowe obsypniki – 2 szt.;
redlica klinowa.
Dane techniczne
wymiary: 900 × 700 × 950 mm
pojemność zbiornika na ziemniaki: 20 l
pojemność zbiornika na nawóz: 4 l
typ nawozów: suche, granulowane
krok sadzenia i dozowania nawozu: Z1-26 ≈ 250 mm, Z2-36 ≈ 200 mm
głębokość sadzenia: 50–100 mm
zalecana średnica sadzeniaków: ok. 40 mm
szerokość rozstawu kół: 550, 650 mm
masa: 36 kg
