Dibujo en perspectiva cónica de una pieza con aristas oblicuas entre sí en planta
Автор: EDUCALE . COM
Загружено: 2020-12-13
Просмотров: 224
Curso de Dibujo Técnico: https://educale.com

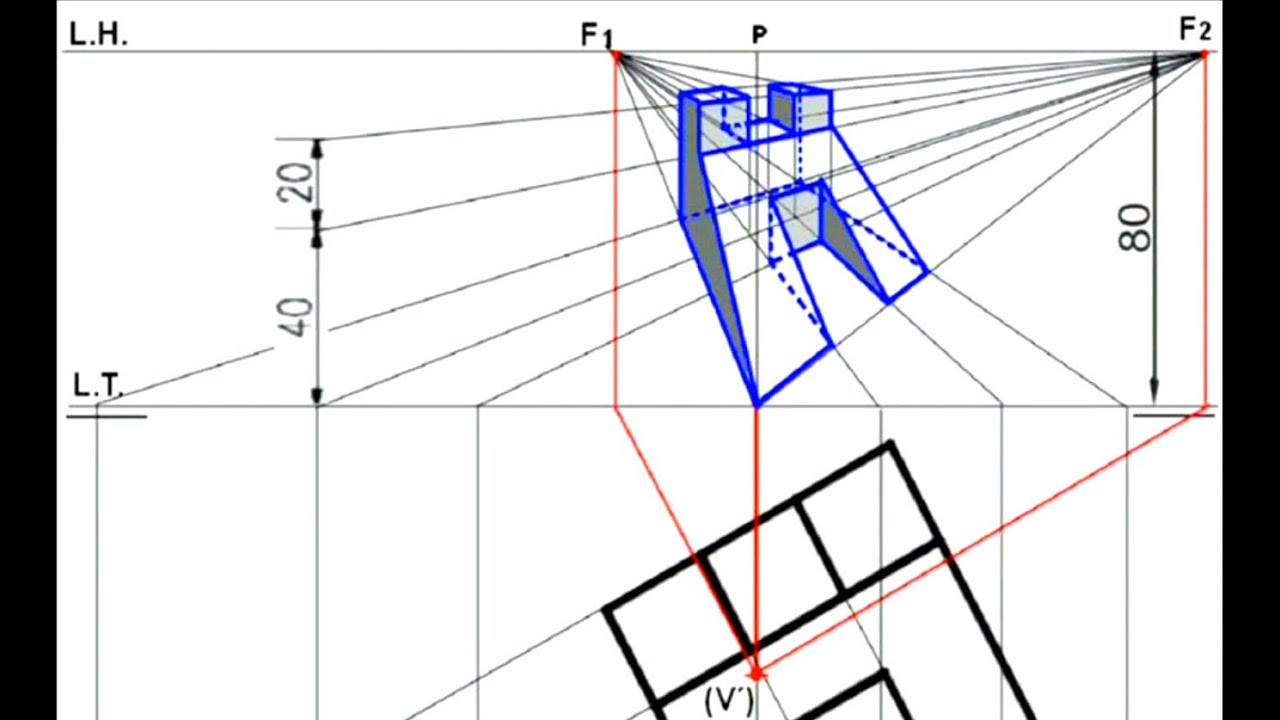

Se realiza por el método de abatimiento, representando la planta abatida en posición real sobre la línea de tierra.
Llevamos la distancia del punto de vista sobre la línea del horizonte y hallamos los puntos de distancia con un arco con centro en el punto P.
Las medidas se llevan con un ángulo de 45º sobre la línea de tierra. Si quedan en la parte izquierda fugarán al punto de distancia derecho. Los puntos también se llevan verticalmente sobre la línea de tierra y se fugan al punto P. En las intersecciones de líneas se hallará la planta buscada.
La altura se coloca sobre uno de los puntos de la línea de tierra, y fugará al punto de distancia contrario. Realizamos el mismo procedimiento con los demás puntos, hallando la perspectiva buscada.
