V62 Как проверить силы участников в таблицах Etabs

В этом видео пошагово объясняется, как проверить усилия в элементах конструкции в ETABS, чтобы правильно считывать изгибающие моменты, поперечные силы, осевые усилия и реакции для балок, колонн, несущих стен и фундаментов. Основное внимание уделяется практической интерпретации результатов, чтобы вы могли понять, как ваша конструкция ведет себя на самом деле при различных комбинациях нагрузок.

В этом уроке вы узнаете:

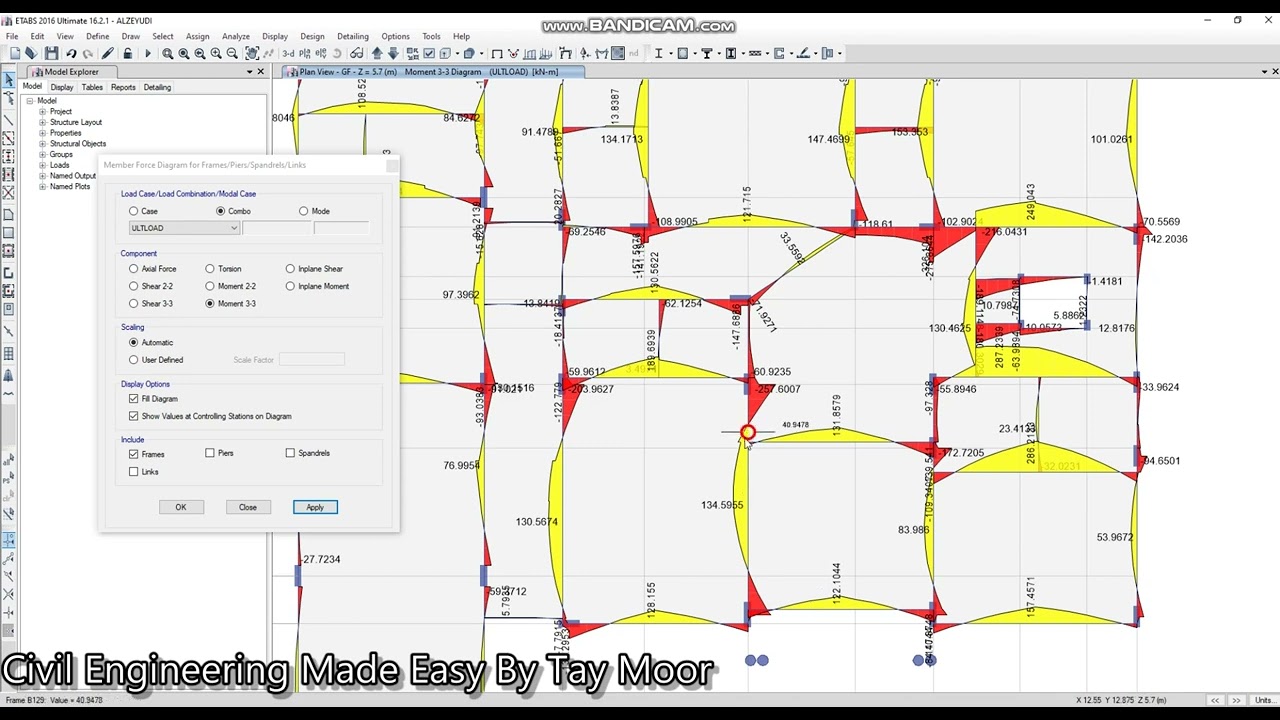

Как отображать эпюры усилий в раме (осевые, поперечные и изгибающие) для балок и колонн, используя параметры «Показать усилия/напряжения» и правильные варианты/комбинации нагрузок.



Как считывать эпюры V2, V3, M2, M3 и осевых усилий, а также как щелкнуть правой кнопкой мыши по элементам, чтобы увидеть подробные таблицы усилий и огибающие.



Как проверять усилия в колоннах и несущих стенах, включая распределение осевой нагрузки по высоте, а также критические моменты и поперечные силы на разных этажах.



Как анализировать опорные реакции для понимания глобальной передачи нагрузки и проверки правильности распределения нагрузки на опоры.


Основы инженерной интерпретации: где ожидать максимальных положительных/отрицательных моментов, больших поперечных сил, больших осевых усилий, и как эти закономерности указывают на логичность поведения модели.
