CONECTOR XLR-3 CANNON - SOLDADURA explicada paso a paso en tiempo real y con consejos

En este vídeo se describen las partes del conector XLR-3 y su orden de ensamblaje en el cable a la hora de soldarlo:

1 - Capuchón (Bushing)
2 - Liberador de tensiones (Chuck strain relief)
3 - Base de inserción o conector con los pines (Insert)
4 - Carcasa (Housing)

Conector XLR-3 - Partes, orden de ensamblaje y patillaje (pinout)
   • CONECTOR XLR-3 - PARTES, ELEMENTOS, ORDEN ...

ANTES DE SOLDAR EL CONECTOR, DEBEMOS INTRODUCIR EL CAPUCHÓN EN EL CABLE. Si se nos olvida, nos tocará desoldar el conector para insertarlo. Y lo mismo debemos hacer a continuación con el liberador de tensiones en caso de que no sea abierto.

Luego pelamos el PVC del cable (no más de 1 cm), cortamos las hebras textiles protectoras y juntamos todos los pelos de cobre de la malla hasta formar un conjunto uniforme. Luego pelamos el aislante de los conductores un par de milímetros y juntamos sus hilos de cobre.

A continuación, estañamos los pines del conector XLR:
1 - Malla (eXternal, shield)
2 - Positivo (Live)
3 - Negativo (Return)

Luego estañamos los pines del conector.

Ahora soldamos los conductores y la malla a los pines del conector. Primero soldamos la malla, que debe quedar un poco más corta para que se lleve los posibles tirones y no se lo lleven los conductores de señal. Y luego soldamos los dos conductores de señal.

Por último, cogeremos un multímetro para comprobar la continuidad de los tres pines soldados, que deben hacer contacto con los pines respectivos del conector del otro extremo del cable.

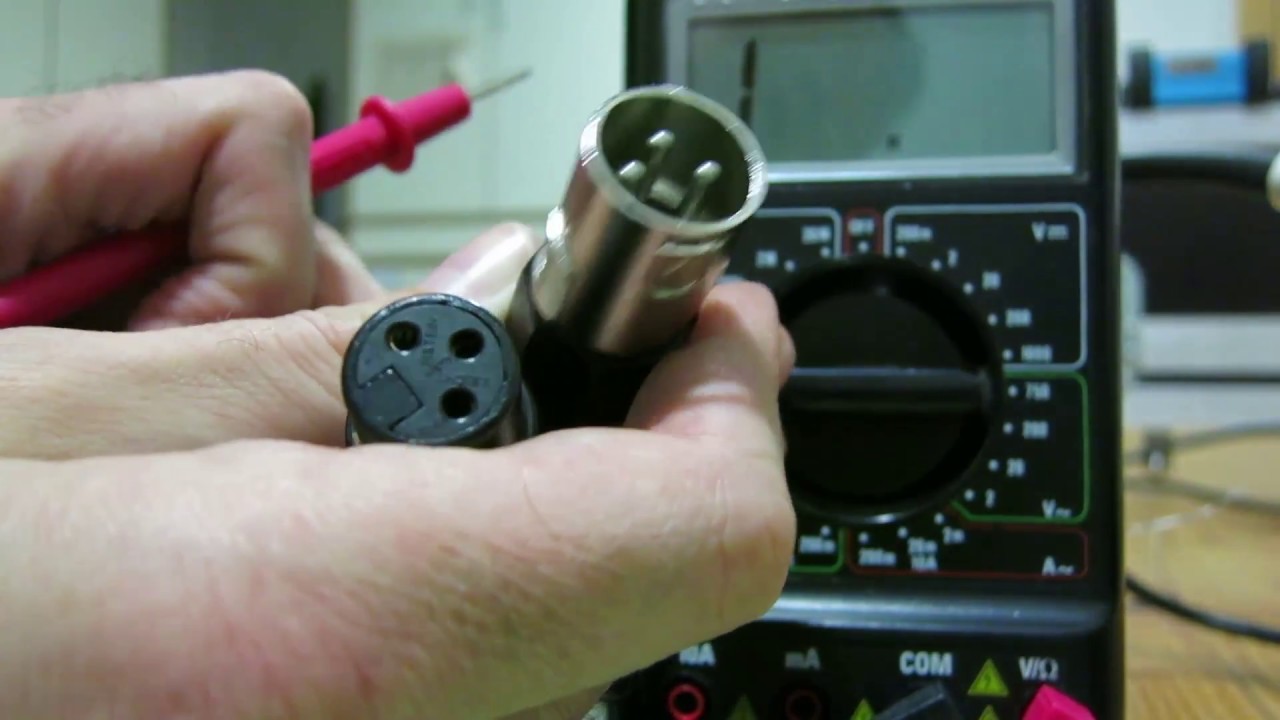

Vídeo relacionado - Medición de la continuidad del cable y de la soldadura de los conectores XLR-3 con un multímetro
   • CONECTOR XLR-3 CANNON - COMPROBACIÓN de la...
