Фазоинвертор с разделенной нагрузкой для Hi Fi усилителя. 1 часть

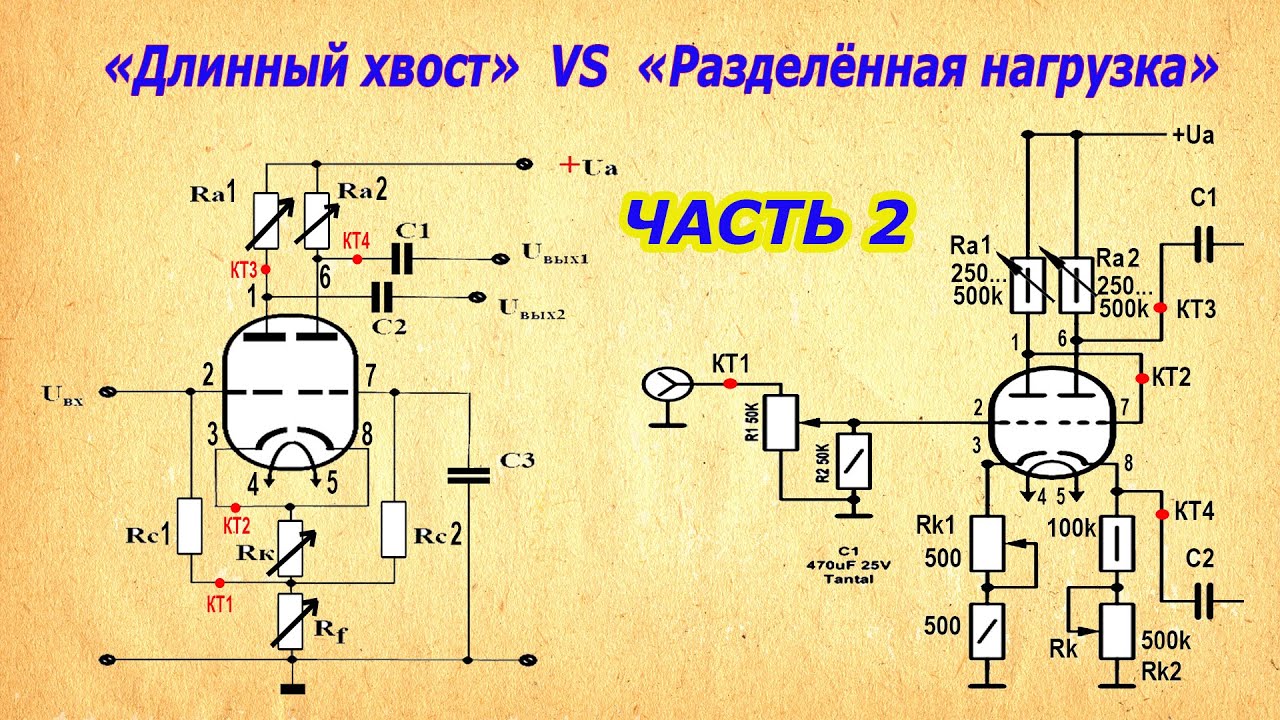

Это видео продолжает рассказ о двухтактном усилителе звука – о выборе радиолампы для фазоинвертора «с разделенной нагрузкой» - для получения минимальных искажений в усилителе.
Я проведу стандартные тесты гармонических (THD) и интермодуляционных (IMD) искажений для триодов радиолампы 6Н1П, на которой собран фазоинвертор с разделенной нагрузкой.
Для проведения тестов, кроме китайских мультитестеров, я использую компьютерный измерительный комплекс Шмелёва и программное обеспечение «Room Equalizer Wizard», уже много раз показанные на Канале с детальным разбором их работы.
Для желающих перевести текст видео на другие языки, прилагается файл с полным текстом видео – для подстановки в электронный переводчик.
For those who want to translate the text of the video into other languages, a file with the full text of the video is attached - for substitution in an electronic translator.
В связи со сложностью просмотра видео на платформе YouTube – создан Телеграмм-канал «Неизвестная Физика» https://t.me/UnknownPhisics .
Новые видео будут публиковаться на Телеграмм-канале через несколько дней - ПОСЛЕ публикации на YouTube. На Телеграмм-канале «Неизвестная Физика. Радиолампы.» https://t.me/U_P_Radiolamps - публикуются видео с обзором радиоламп и их рабочие характеристики.
Приятного просмотра!
Чат Телеграмм-канала "Неизвестная Физика" можно посетить по ссылке: https://t.me/+g3ybjX7A3usyNWMy
***
Помочь в развитии Канала Вы можете:
Yandex Money: https://yoomoney.ru/to/410013004521132
VISA (Россия) 4048-0250-0094-9167
Это даёт возможность приобретать необходимые электронные комплектующие для съемки видео по Вашим заявкам. Благодарю Вас за помощь, друзья!
***
Ссылки на видео:
«Фазоинвертор - входной каскад РР усилителя звука»    • Фазоинвертор - входной каскад РР усилителя...
«Ламповый Фазоинвертор Длинный Хвост и другие фазоинверторы»    • Ламповый Фазоинвертор Длинный Хвост  и дру...
«6Н1П Сравнение Радиоламп разных Заводов и Годов»    • 6Н1П. Сравнение Радиоламп разных Заводов и...
«6Н2П ВАХ THD IMD АЧХ»    • 6Н2П ВАХ THD IMD АЧХ
«6Н23П ВАХ THD IMD АЧХ»    • 6Н23П ВАХ THD IMD АЧХ
«6Н23П ВАХ THD IMD АЧХ. 2 часть»    • 6Н23П - ВАХ THD IMD АЧХ. 2 часть
«6Ж1П Ламповый микрофонный предусилитель»    • 6Ж1П Ламповый микрофонный предусилитель
«Сравнение радиоламп 6П14П и EL84 ВАХ THD IMD АЧХ»    • Сравнение радиоламп 6П14П и EL84. ВАХ THD ...
«6П14П двухтактный усилитель. Выбор радиоламп»    • 6П14П двухтактный усилитель. Выбор радиоламп
«Длинный хвост - Фазоинвертор для гитарного усилителя»    • Длинный хвост - Фазоинвертор для гитарного...

Материалы видео: https://drive.google.com/drive/folder...

00:00 Канал «Неизвестная Физика» – приветствует Вас!
00:04 Сравнение-выбор фазоинвертора для Hi-Fi и для гитарного усилителя.
00:27 Фазоинвертор с разделенной нагрузкой.
01:10 Паспорт радиолампы 6Н1П.
01:39 Семейство ВАХ радиолампы 6Н1П.
02:09 Методика тестирования фазоинвертора.
03:24 Паспорт радиолампы 6П14П. Определение входного сигнала.
04:07 Семейство ВАХ радиолампы 6П14П. Контроль входного сигнала.
04:50 Семейство ВАХ радиолампы 6Н1П. Контроль входного сигнала.
05:13 Оптимальный режим первого триода радиолампы 6Н1П.
06:58 Правила монтажа схем на радиолампах.
07:24 Осциллограммы оптимального режима 1 триода радиолампы 6Н1П.
07:40 Схема – оптимальный режим работы 1 триода радиолампы 6Н1П.
08:31 Уровни вход-выход сигналов по ГОСТ Р 51771.
09:01 Оптимальные рабочая точка и рабочая линия 1 триода 6Н1П.
09:22 Тест THD 1 триода радиолампы 6Н1П.
10:12 Тест IMD 1 триода радиолампы 6Н1П.
10:39 АЧХ первого триода радиолампы 6Н1П.
11:42 Спектр THD 1 триода радиолампы 6Н1П.
11:56 Методика настройки каскадов с непосредственной связью.
13:26 Оптимальный режим второго триода радиолампы 6Н1П.
14:10 Схема – оптимальный режим работы радиолампы 6Н1П.
15:12 Оптимальные рабочие точки и рабочие линии радиолампы 6Н1П.
15:32 Тест THD фазоинвертора на радиолампе 6Н1П.
16:25 Тест IMD фазоинвертора на радиолампе 6Н1П.
16:52 АЧХ фазоинвертора на радиолампе 6Н1П.
17:26 Спектр THD фазоинвертора на радиолампе 6Н1П.
17:38 Тема следующего видео.
18:27 Ссылки на Каналы и Чат «Неизвестная Физика» в Телеграмм.
