Релаксационные генераторы – твердотельные приборы и аналоговые схемы – день 6, часть 10
Автор: Vocademy - Electronics Technology
Загружено: 2024-05-23
Просмотров: 7462
Vocademy — Бесплатное профессиональное образование

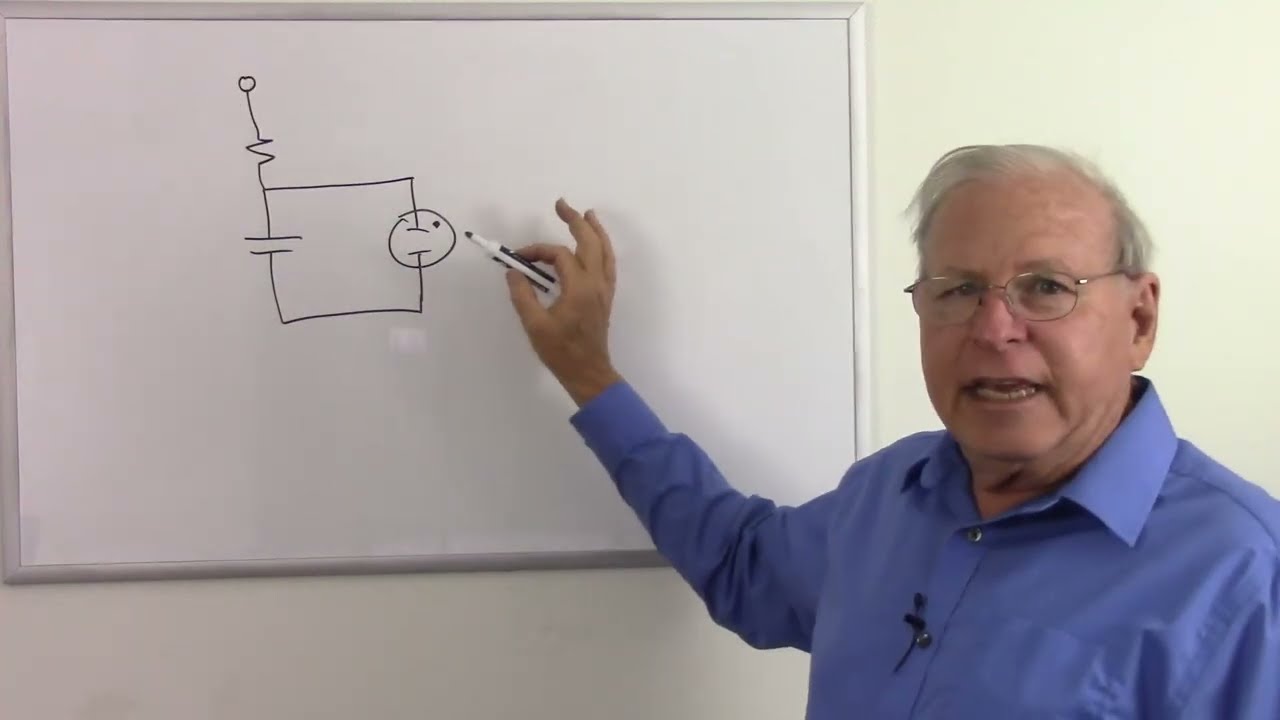

Релаксационные генераторы используют внезапное изменение параметров цепи при достижении заданного напряжения или тока. Это изменение не обращается вспять, пока не будет достигнуто другое пороговое значение (гистерезис). В простейшем примере, представленном в этом видео, неоновая лампа начинает проводить ток, когда параллельный конденсатор заряжается примерно до 90 вольт. Проводящая лампа разряжает конденсатор. Лампа перестает проводить ток при напряжении около 60 вольт, позволяя конденсатору снова зарядиться. Другие релаксационные генераторы используют другие механизмы, но общей характеристикой является то, что одно напряжение тока вызывает изменение в цепи, а другое напряжение или ток — обратное изменение.
• Operational Amplifiers No 11 Oscillator
