Бюджетный инвертор Vevor 6 кВт + аккумулятор Allpond 100 Ач против Antminer 6,2 кВт

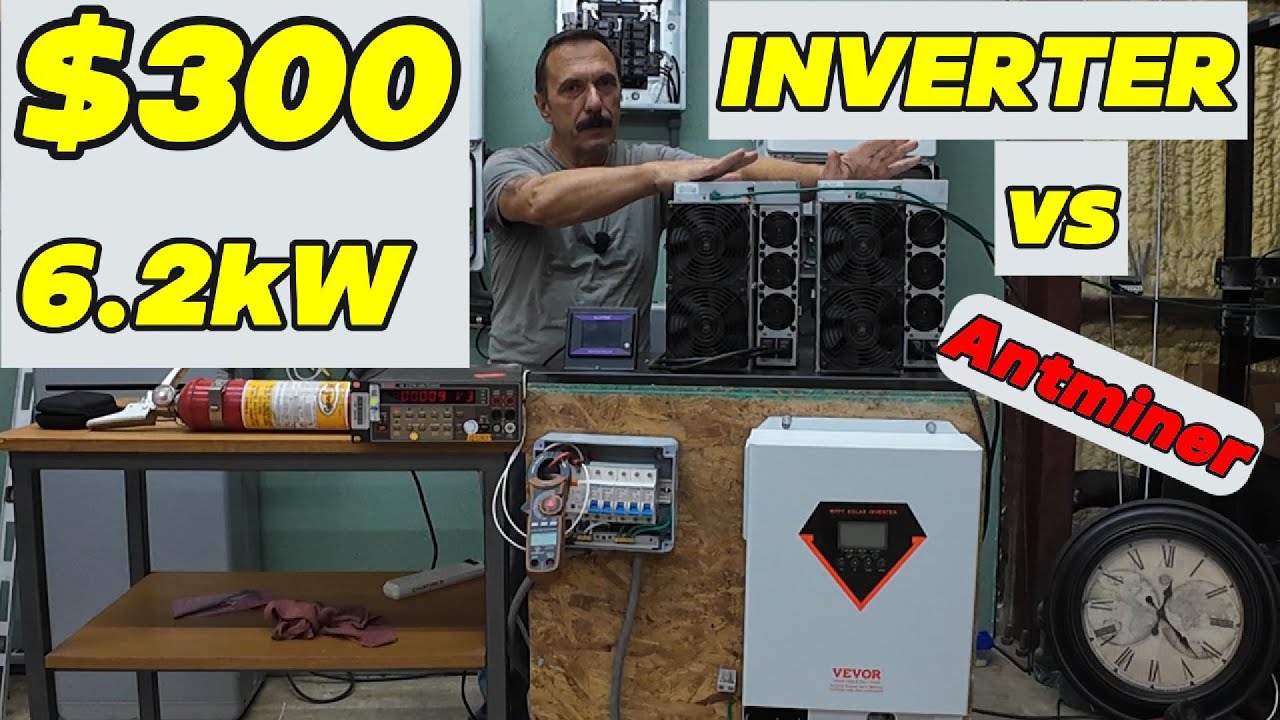

Сегодня я протестировал бюджетный инвертор на 240 В с реальными нагрузками. Использовались: одна литий-железо-фосфатная батарея Allpond 48 В 100 Ач, инвертор Vevor «6 кВт» и два майнера S19J. SmartShunt регистрирует потребление постоянного тока в Вт·ч и ампер. Температура измеряется тепловизором TOPCON TC002C Duo.

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, ЧТО ЭТО ИНВЕРТОР ТОЛЬКО ДЛЯ 220 ВОЛЬТ. ЕСЛИ ВЫ ХОТИТЕ ИСПОЛЬЗОВАТЬ ЕГО В БЫТОВОМ ПРИМЕНЕНИИ В США, ТРЕБУЕТСЯ ТРАНСФОРМАТОР ДЛЯ ПОНИЖЕНИЯ НАПРЯЖЕНИЯ ДО 110 В!

Раскрытие информации:
Компания Allpond предоставила батарею 48 В 100 Ач для этого видео бесплатно. Они не оплачивали это видео и не контролируют его содержание.


Схема тестирования
• Аккумулятор: Allpond 48 В 100 Ач, ~5,12 кВт·ч
• Инвертор: Vevor 6,2 кВт, вход 48 В, выход 240 В L-N
• Нагрузки: 2 × Antminer S19J с предустановками VNish, мощность каждого ступенчато увеличивалась с ~2,34 кВт до ~3,20 кВт
• Логирование: Victron SmartShunt 500 A для постоянного напряжения, тока, Вт·ч. Дисплей инвертора для переменного напряжения, тока, мощности.
• Безопасность: контактор Kilovac с ручной предварительной зарядкой с использованием резистора 25 Вт 20 Ом. Огнетушитель ABC в наличии.

Основные результаты
• Достигнуто около 6,2 кВт переменного тока до теплового отключения. Код ошибки 07 = перегрев.

• SmartShunt зарегистрировал ~5,2 кВт·ч постоянного тока до остановки работы.

• Напряжение батареи начиналось с 56,4 В, при нагрузке в основном держалось в диапазоне 50–51 В, затем восстанавливалось после сбоев.

• Температура IGBT достигала пика ~95 °C на IR во время максимального шага нагрузки.

• Температура клемм, предохранителя и кабелей оставалась в пределах разумных значений при использовании проводов 2 AWG на коротких участках.

• Инвертор автоматически перезапускался после перегрева и продолжал работать.

Что меня интересовало:
• Может ли один аккумулятор 48 В 100 Ач обеспечить работу двух S19J при ступенчатой ​​мощности без ложных срабатываний?
• Где инвертор фактически достигает предела производительности при реальных нагрузках?
• Тепловое поведение на силовом каскаде и на выводах постоянного тока?
• Реальная энергия постоянного тока, выдаваемая инвертором, по сравнению с заявленной номинальной мощностью 5,12 кВт·ч?

Планируемые дальнейшие исследования:
• Повторить с фиксированной нагрузкой 3,0 кВт для получения чистых данных о времени работы?
• Проанализировать выходной сигнал на осциллографе?

Безопасность
Высокая энергия постоянного тока опасна. Используйте правильные предохранители, предварительную зарядку, средства индивидуальной защиты и момент затяжки. Нейтральный провод должен быть изолирован от заземления внутри DIN-корпуса, если в руководстве по эксплуатации инвертора не указано заземление у источника. Не копируйте ничего из приведенного здесь, не понимая рисков и местных норм.
Если вы не обладаете необходимой квалификацией, наймите лицензированного специалиста.

Разделы
00:00 Введение и обзор оборудования
00:43 Предварительная зарядка и включение питания
01:45 Майнеры работают на мощности ~4,7–5,0 кВт
06:50 Показатели SmartShunt и первая проверка температуры
10:10 Переход на мощность ~5,2–5,8 кВт
14:40 Пересечение порога ~6,0 кВт
17:20 Пиковые температуры ~95 °C на IGBT
19:20 Отключение при перегреве 07, автоматический перезапуск
21:30 График и обсуждение
23:40 Итоговые температуры и заключение
