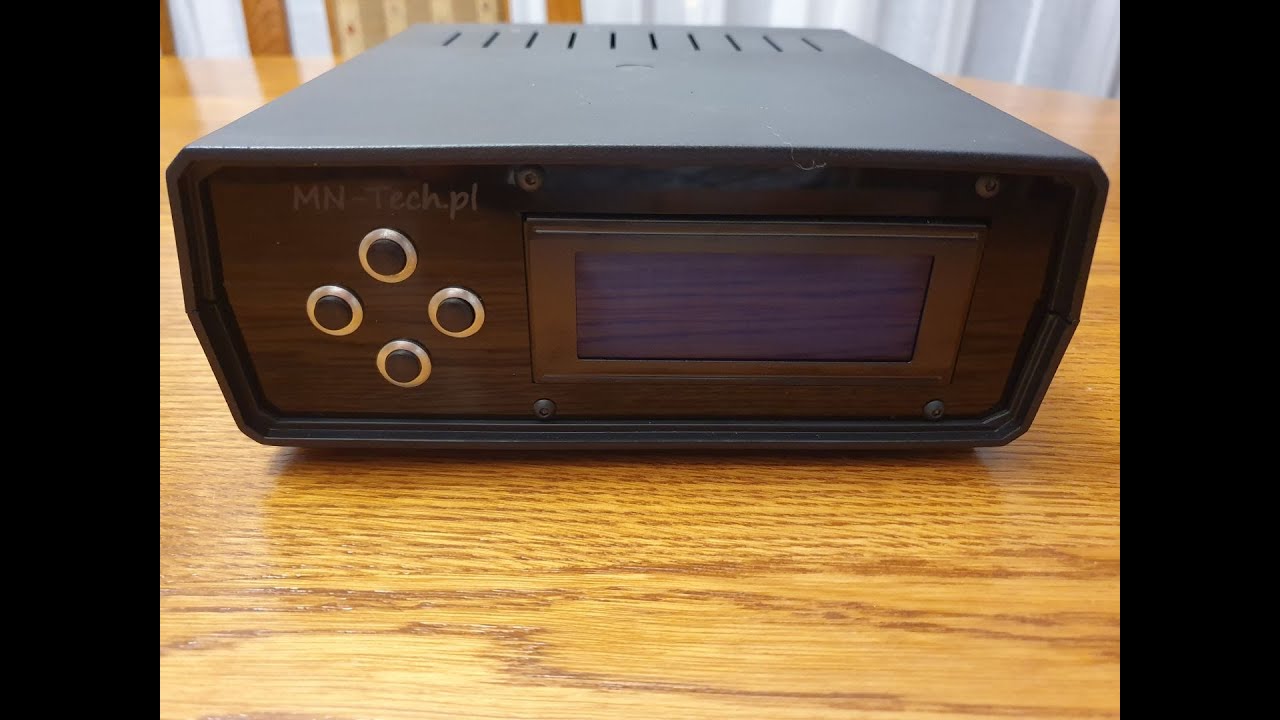

Tym razem 5 kanałowy sterownik oświetlenia.
Został on stworzony na podstawie płytki Bella Compact 1.1 (https://allegro.pl/uzytkownik/MN-Tech)
Sterownik steruje niezależnie (różne godziny świtu oraz zmroku dla każdego kanału) 6 kanałami PWM. Dzięki temu długość świtu oraz zmroku możemy rozciągnąć w czasie do 2,5 godziny.
Daje to możliwość płynnego stworzenia świtu oraz zmroku w raz z odwzorowaniem barw.
Przy zastosowaniu zasilacza 12V i 5 kanałów otrzymujemy belkę o mocy 75W. (5 kanałów po 15 diod na kanał)
Jeśli użyjemy zasilacza 24V moc ta rośnie do 175W :)
Użyte materiały:
Arduino Nano v3
Zegar ds1307
Wyświetlacz LCD 2x16 znaków na szynę I2C
4 przyciski chwilowe
kable połączeniowe (około 20 szt)
płytka prototypowa bella compact 1.1
1x płytka pod driver led PWM
5x driver led PWM z firmy Meanwell z serii LDD
obudowa uniwersalna
zasilacz do zasilenia driverów
Zasilacz 5V (do zasilania arduino) lub przetwornica step down
