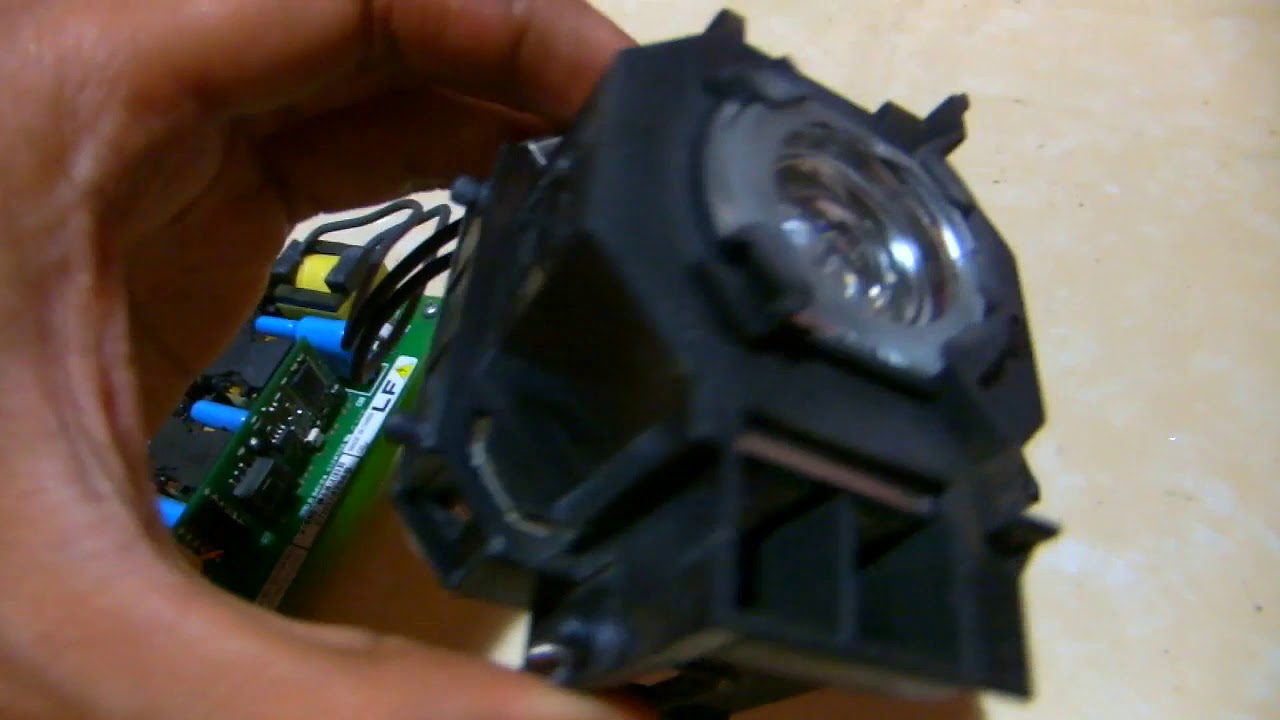

AJARAN SESAT... Menyalakan Lampu Projector Tanpa Power Supply | DLP Bulb Hack

Untuk menyalakan lampu projector (DLP Bulb), kita bisa melakukannya tanpa adanya power supply, yang kita perlukan adalah bagian penyearah tegangan saja untuk menyuplay inverter. Kita bisa menggunakan bekas power supply dan diambil hanya bagian depannya saja, yakni dari konektor AC Input, emi filter, dioda, dan elco besar, namun sebelum masuk ke elco, tegangan dari dioda harus ditahan atau diturunkan dahulu dengan menggunakan inductor (bisa ambil dari power supply asli projector tersebut). Tujuannya agar tegangan tidak over dan merusak inverter maupun lampu.
=================================================
Tegangan input inverter maksimal 380V, dan jika kita tidak memasang inductor, maka tegangan yang masuk bisa diatas 400V, dan tentu akan merusak komponen lain.

RALAT, TEGANGAN DC INPUT SEKITAR 290V Setelah melalui inductor. BUKAN 400V dan 380V seperti yg disebutkan diatas.

SETELAH DI CEK ULANG, TERNYATA SAYA SALAH MENYAMPAIKAN. (MASIH GUGUP BERBICARA DI BALIK KAMERA).

MOHON MAAF ATAS KEKELIRUAN INI.
=================================================

Setelah rangkaian benar, untuk mencoba menyalakan, kita bisa memberi tegangan 2.5-3V DC ke salah satu optocoupler, jika tidak menyala, coba parallel dengan yang satunya lagi, yang arahnya sama, perhatikan tanda titik pada coupler tersebut.
Ingat, biasanya ada 3 optocoupler yang terpasang, dua dipasang dengan arah yang sama, dan satu lagi arahnya berbeda. (abaikan yang arahnya berbeda, dia berfungsi sebagai feedback dari inverter ke mainboard jika ada masalah pada blok lampu).

Sediakan kipas untuk mendinginkan lampu, dan berhati-hatilah karena ini berhubungan langsung dengan tegangan tinggi.

Semoga bermanfat, dan....
Terima kasih.

Block Diagram: http://bit.ly/3mJlaRs
————————————————————————

To turn on the projector lamp (DLP Bulb), we can do it without a power supply, all we need is a voltage rectifier to supply the inverter. We can use a former power supply and take only the front, namely from the AC input connector, emi filter, diode, and large elco, but before entering Elco, the voltage from the diode must be held or lowered first using an inductor (can be taken from original projector power supply). The goal is that the voltage is not over and damages the inverter and lamps.
The maximum inverter input voltage is 380V, and if we don't install an inductor, the input voltage can be above 400V, and of course it will damage other components.

After the circuit is correct, to try to turn it on, we can give 2.5-3V DC voltage to one of the optocouplers, if it doesn't turn on, try parallel with the other one, which is in the same direction, pay attention to the dot on the coupler.
Remember, there are usually 3 optocouplers installed, two in the same direction, and one in a different direction. (ignore the one in the different direction, it functions as feedback from the inverter to the mainboard if there is a problem with the light block).

Provide a fan to cool the lamp, and be careful because this is directly related to high voltage.

Hopefully useful, and ...
thanks.
