Interpretação Detalhada de Diagrama de Comando – Bornes e Identificação de Cabos

Quero primeiramente cumprimentar cada um de vocês que já nos acompanha todas as terças, quintas e sábados para uma troca de experiência aqui no canal CADERNO DO TÉCNICO.

Sejam todos muito bem-vindos, amigos do canal! Hoje vamos dar continuidade ao nosso estudo e interpretação do diagrama de comando, analisando de forma mais técnica a ligação entre bornes, a identificação de cabos e a função de cada conexão no sistema. A correta leitura desse tipo de diagrama é fundamental para manutenção, diagnóstico e montagem de painéis elétricos, garantindo precisão e segurança no trabalho.

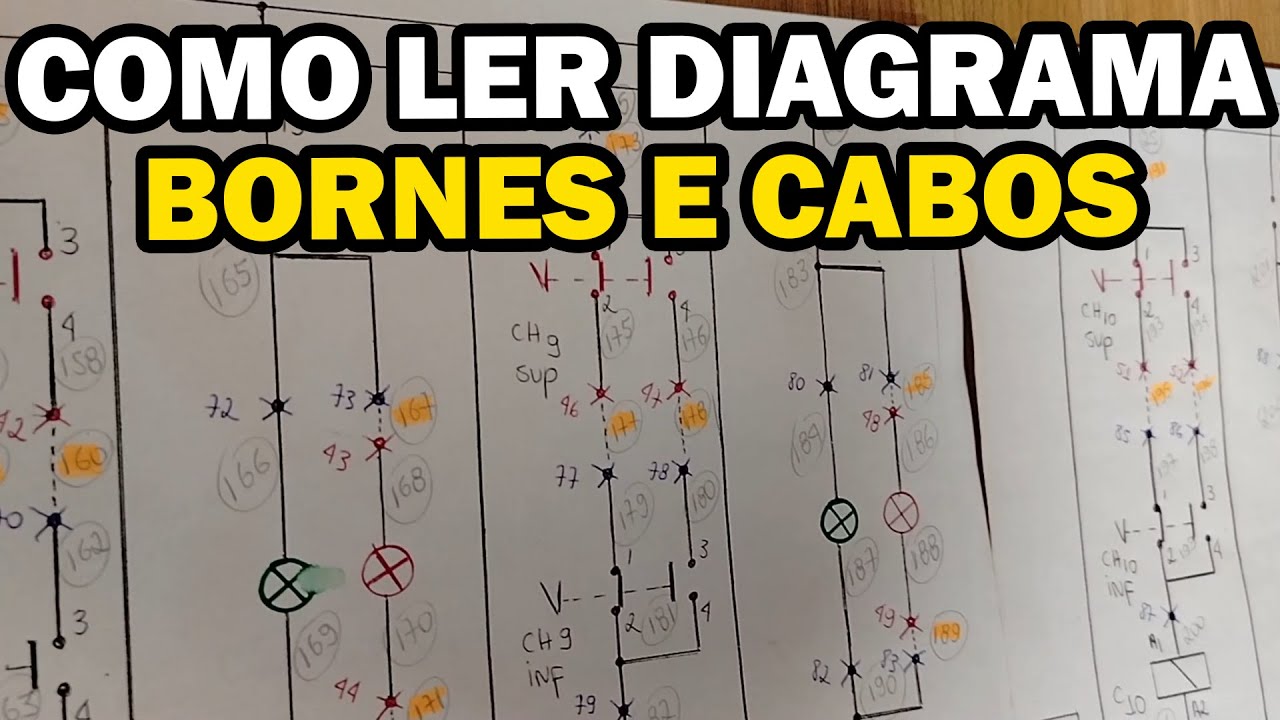

Durante nossa análise, utilizamos uma fita vermelha para destacar as marcações de referência. Cada marcação serve para facilitar a localização dos números dos bornes, e optamos por realizar a contagem em intervalos de 10 em 10.

No momento, ainda não atingimos o borne de número 100. O ponto em destaque é o borne 90, que recebe um cabo anilhado com o número 205. A saída desse borne é feita por meio de um cabo anilhado com o número 208.

Um detalhe importante: o cabo 208 é comum entre as saídas dos bornes 90 e 91, ou seja, um mesmo condutor interliga dois pontos distintos do painel.

Outro ponto técnico relevante é a simbologia utilizada no diagrama. Quando visualizamos uma linha pontilhada, isso indica que o borne está fisicamente distante de outro, podendo estar em um painel diferente ou até em outro compartimento da instalação.

Essa interpretação não é apenas um exercício de leitura, mas uma forma de compreender o trajeto físico e funcional de cada cabo. Por isso, seguimos rigorosamente as orientações do diagrama para identificar a origem e o destino de cada ligação.

No final do vídeo anterior, explicamos que o borne 84 recebe o cabo anilhado 25, e deste borne sai o cabo 191.

Vale ressaltar que todos os cabos anilhados com o número 25 correspondem a uma fase proveniente do disjuntor de comando. Já a outra fase, identificada com o número 26, não passa pelos bornes; ela segue diretamente para o terminal A2 das bobinas dos contatores, alimentando o circuito de comando.

Compreender a função de cada borne e a lógica da numeração dos cabos é essencial para garantir a correta montagem e manutenção de um painel elétrico. Essas práticas otimizam o tempo de serviço, reduzem falhas e aumentam a confiabilidade da instalação.
