🎥 🐝 Создайте набор подставок с сотами, напечатанных на 3D-принтере в Fusion (ранее известном как Fusion 360)

Узнайте, как создать параметрическую подставку с сотами и специальный держатель в Autodesk Fusion — простой проект, готовый к печати и идеально подходящий для вашего рабочего стола или дома. В этом пошаговом руководстве мы рассмотрим, как:
создать чёткую, организованную параметрическую конфигурацию с отдельными компонентами;
создать сотовый узор с использованием прямоугольного шаблона и интеллектуального интервала;
разработать держатель, который автоматически адаптируется при изменении высоты подставки;
добавить реалистичные материалы, скругления и фаски для придания ей изысканного вида;
подготовить модель к 3D-печати с правильными зазорами и компоновкой.

Изучаете ли вы Fusion для дизайна продукта или ищете проект по 3D-печати на выходные, это руководство поможет вам на каждом этапе.

📘 Получите письменное руководство, STL-файлы и рекомендации по инструментам здесь:
👉 https://www.themakerletters.com

🧰 Посмотреть все инструменты и скидки:
👉 https://www.themakerletters.com/maker...

⏱ Главы
00:15 – Создание нового компонента во Fusion для параметрической конфигурации подставки
00:30 – Эскиз 10 мм Описанный многоугольник в начале координат
00:47 – Добавьте вспомогательную линию под углом 30 градусов для выравнивания сотового узора
01:01 – Выдавите многоугольник и примените оболочку для создания тонких, ровных стенок
01:30 – Определите границу сотовой подставки с помощью направляющей окружности диаметром 100 мм

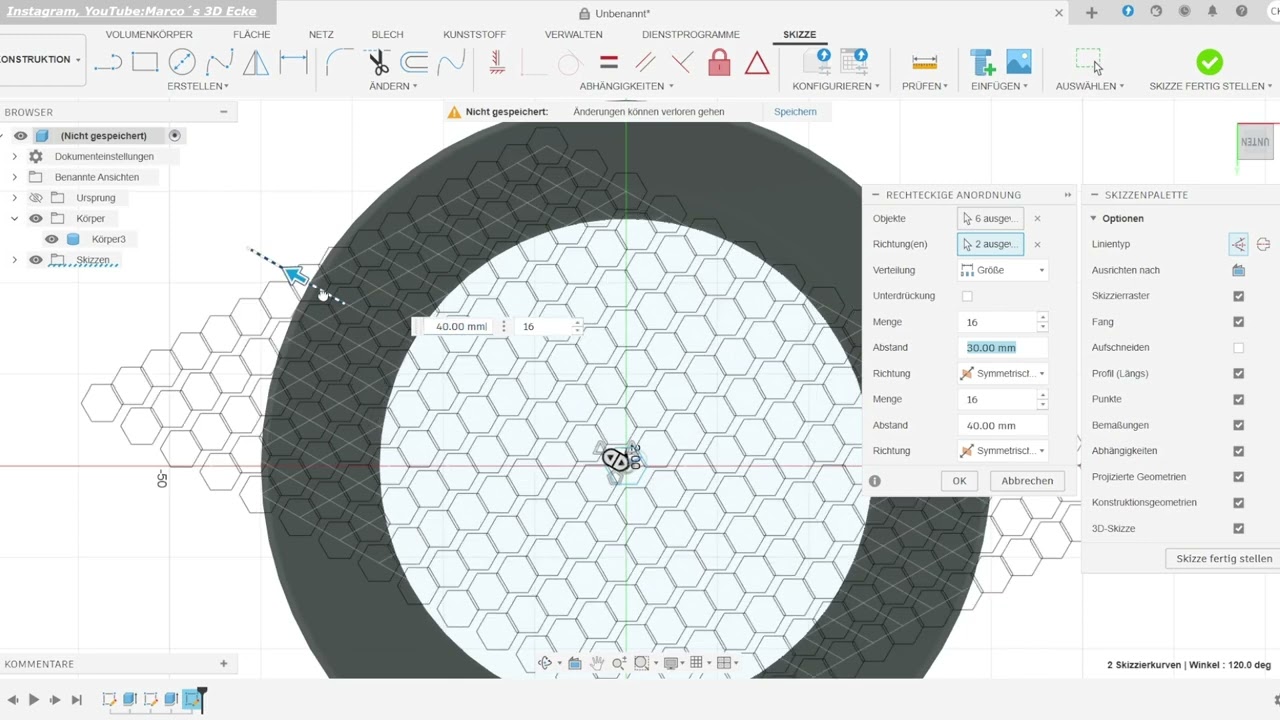

02:03 – Быстро постройте сотовый узор с помощью прямоугольного узора в Fusion
03:02 – Скройте ненужные тела для упорядочивания дизайна
03:24 – Объедините полигоны в одно тело для финальной сотовой подставки
03:44 – Создайте новый компонент для держателя сотовой подставки
03:58 – Нарисуйте базовый круг диаметром 105 мм для геометрии держателя
04:33 – Создайте двустороннюю выдавливание для стенок держателя подставки
05:02 – Сохраните дизайн Fusion с четким описанием версии
05:14 – Используйте эскиз Проект для автоматического связывания и обновления геометрии сот
05:53 – Определение выреза спереди для держателя подставки
06:34 – Выполнение параметрического выдавливания сотового шаблона в держателе
07:13 – Добавление скруглений и фасок для улучшения печатных свойств и эргономики
07:51 – Дублирование и настройка материалов с цветовой темой «Соты»
08:40 – Добавление зазора для 3D-печати с помощью команды «Смещение грани»
09:30 – Выкройка и размещение дополнительных сотовых подставок с равномерным интервалом
09:59 – Дополнительные обучающие материалы по слиянию сот от The Maker Letters
