Самая простая кулиса КПП ЮМЗ-6!

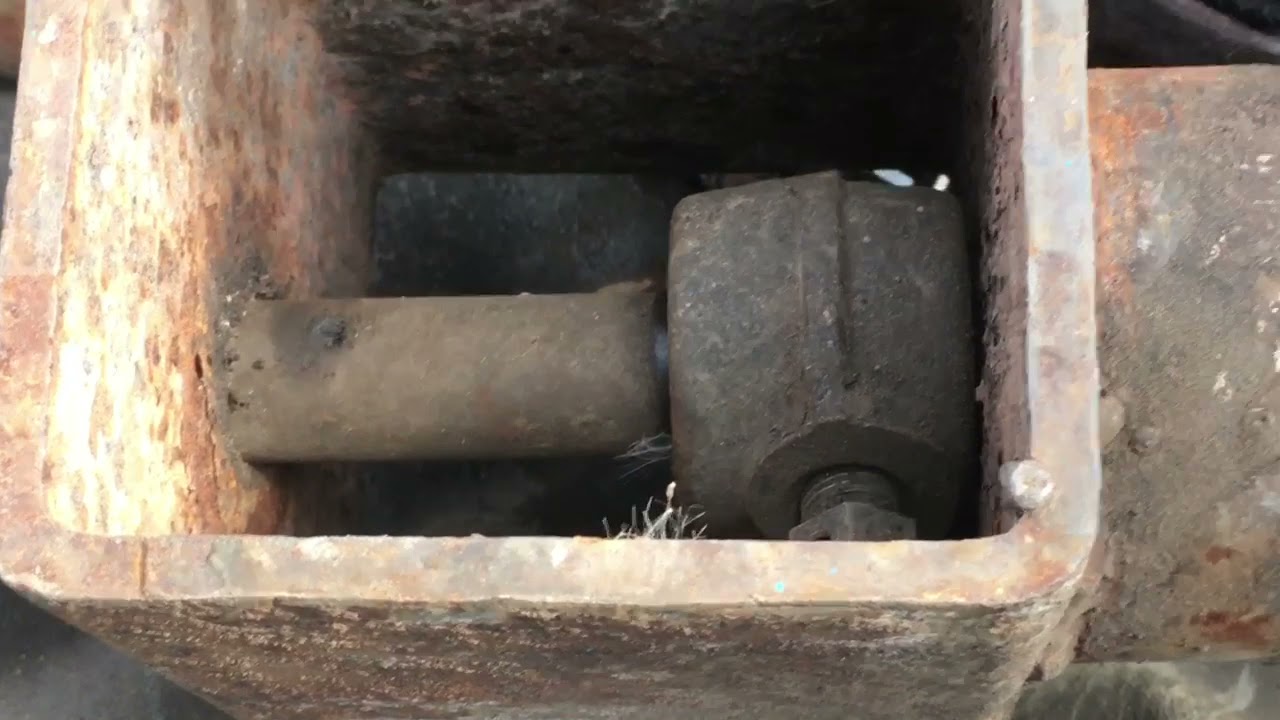

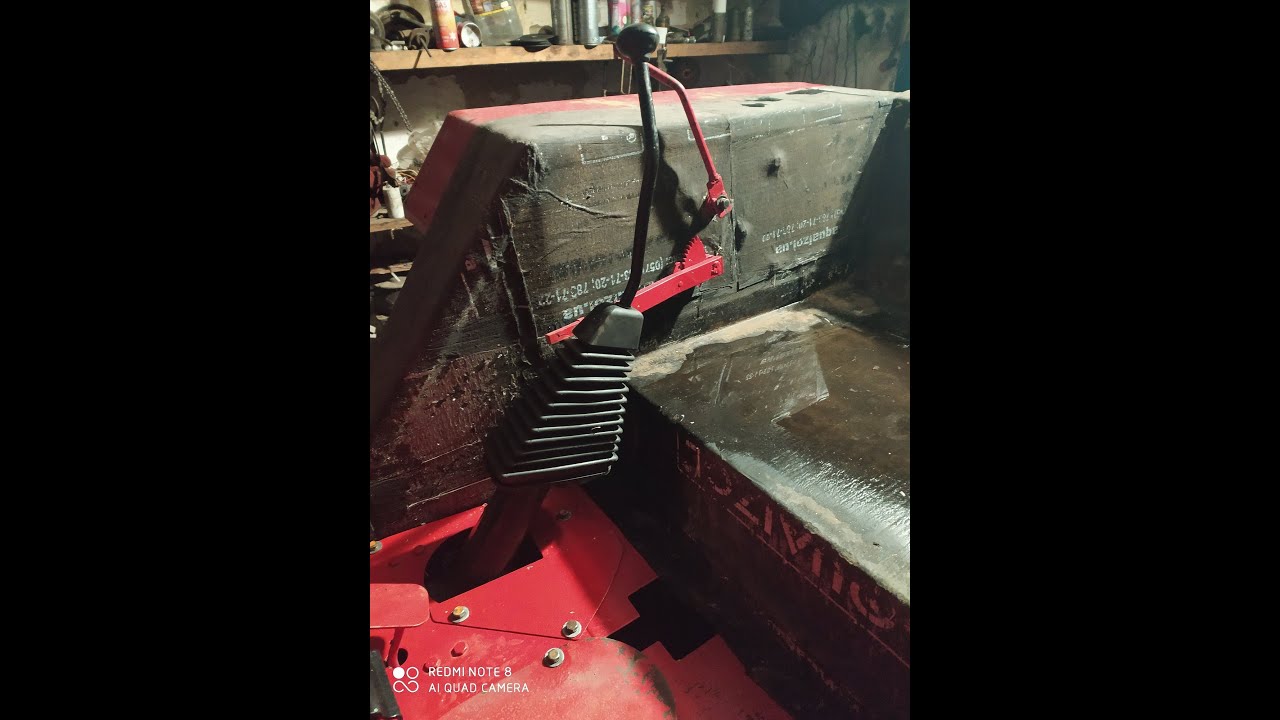

Кулиса КПП на трактор ЮМЗ 6. Самая простая конструкция Кулисы КПП на трактор ЮМЗ-6. Для изготовления нужен цилиндр подъема мотовила комбана Нива или Енисей, кусок трубы водопроводной 150мм в диаметре или кусок листа 2мм, квадратный флянец или квадратный лист 5-10мм толщиной, палец из хорошего металла 12-13мм в диаметре (длина зависит от высоты кулисы) для переключения передач, вилка п-образная из полосы 8-10мм с двумя отверстиями под болт или палец (я нашел готовую не знаю от чего она, просто попалась ржавая в металлоломе во дворе, решил что она будет в самый раз, но можно делать вилку длиннее, чтоб болт был еще ниже от пола, эта вилка позволяет сократить поперечный ход рычага. К вилке приваривается сам рычаг из прутка 12-15мм. К штоку цилиндра приваривается (можно на болтах) две полосы по ширине вилки с отверстиями под вилку, чем длиннее вилка вниз, тем короче поперечный ход рычага. К полику прикручивается продольный паз под рычаг, у меня он из профиля, чтобы приподнять паз от пола (на самом деле что под руку попало то и прикрутил). Паз можно просто сделать из двух прутков приваренных к полу, а можно заморочиться и сделать красиво с чехлом. Я торопился, по этому вышло как вышло, но все работает. У вас может получиться еще лучше.
