Detector de miscare AQUA LUNA, Satel

Detectorul este livrat impreuna cu un suport reglabil de montare. Inainte de conectare se monteaza suportul pe carcasa, se regleaza unghiul detectorului si la final se securizeaza mecanic prin strangerea surubului cu care este livrat.
Pentru a avea acces la regleta de conexiune a detectorului, se desface capacul prin apasarea elementului de blocare din partea de inferioara. In interior veti gasi 1 regleta cu 6 conexiuni inscriptionate 12V, COM, TMP (2) si NC(2). Pentru o conectare corecta, se trece cablul ce urmeaza sa fie conectat printr-unul dintre decupajele predefinite ale carcasei detectorului.

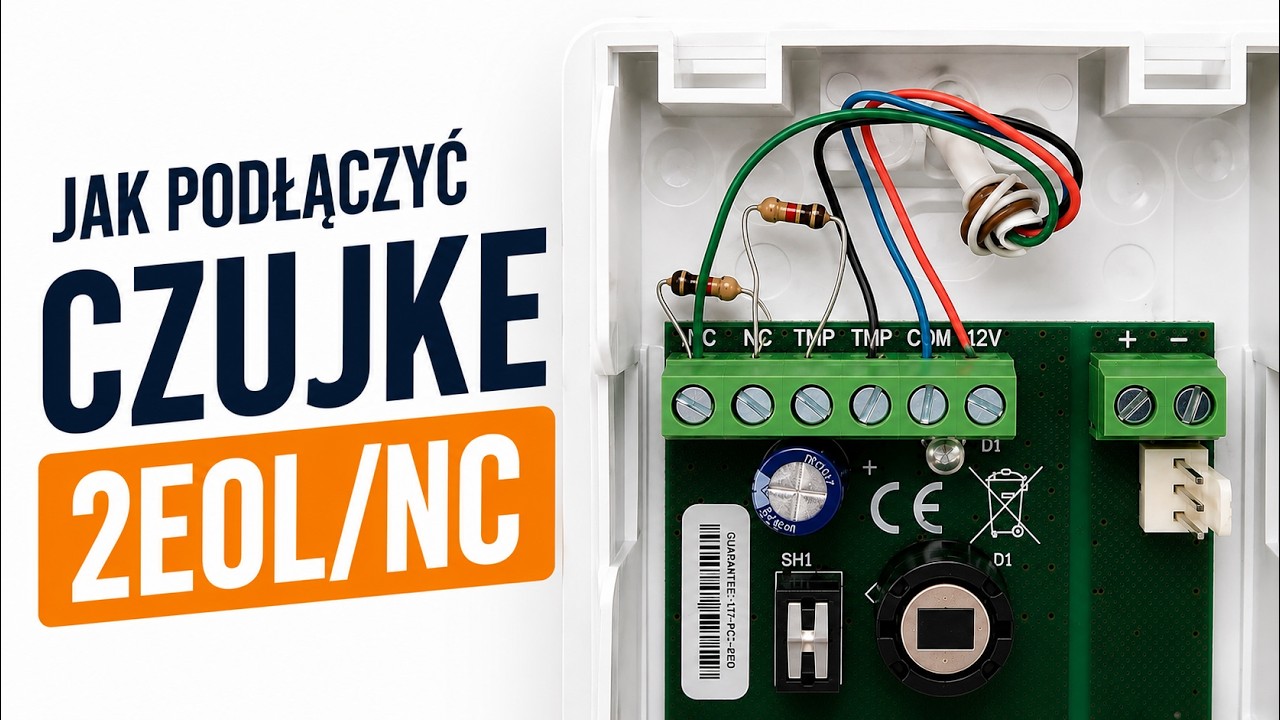

In cele ce urmeaza vom prezenta modul de conectare a detectorului cu double end of line (2EOL), ceea ce presupune utilizarea a 2 rezistoare de 1.1 KΏ, astfel incat, pe 2 fire sa putem prelua semnal atat de alarma cat si de sabotaj. Pentru aceasta un rezistor se leaga in paralel peste contactul de alarma, iar cel de al doilea insereaza contactul de alarma cu cel de sabotaj.
ATENTIE: Rezistentele se pun intotdeauna in detector, nu în centrala!
Cablu care vine de la centrala de alarma - firul rosu se leaga la borna 12V, firul verde la borna COM, firul galben se leaga la borna NC in care s-a conectat o singura rezistenta, firul alb se leaga la borna TMP care este libera.
Cablul care vine de la detector - firul rosu se leaga la una dintre bornele AUX, firul verde se leaga la una dintre bornele COM, firul galben la borna COM corespunzatoare zonei pe care se va conecta detectorul, iar firul alb la una dintre bornele ZX, x = nr. zonei pe care se doreste conectarea detectorului in centrala.
Dupa finalizarea conexiunilor se monteaza capacul peste carcasa montata pe perete, fixarea facandu-se incepand cu partea superioara si apoi, prin presare in partea de jos, pana cand elementul de blocare se va activa. Pentru securizarea montajului capacul se va fixa mecanic de carcasa cu surubul furnizat în kit.
