17 - PARABOLOIDE ELÍPTICO generado por una elipse y 2 parábolas con AUTOCAD - Autolisp

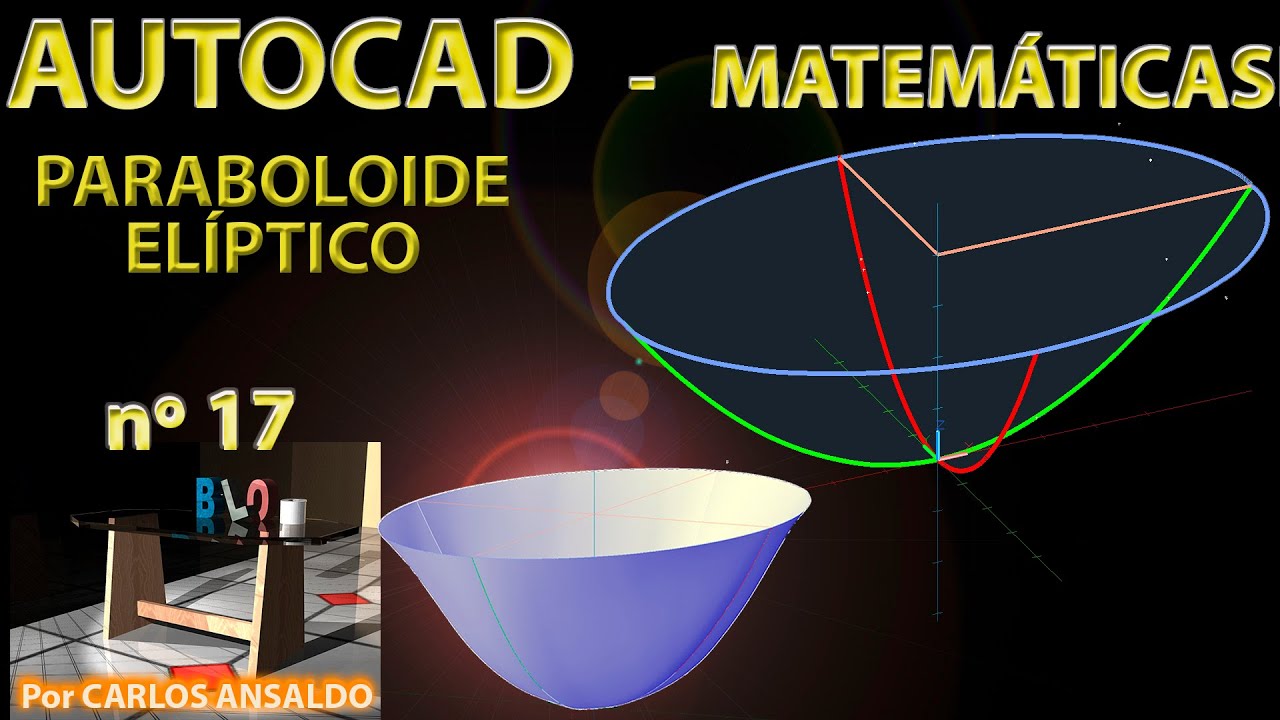

Un PARABOLOIDE ELÍTICO es una Superficie Cuadrática generada por una Elipse y 2 parábolas; las secciones horizontales son elipses mientras que las verticales son parábolas.
Procedimiento:
1.- Dibujaremos la ELIPSE en el plano XY de semiejes a y b a una determinada altura z
2.- Dibujaremos una parábola sobre el plano XZ que comience en el (0,0) y termine en el extremo del semieje mayor de la elipse
3.- Dibujaremos una parábola sobre el plano YZ que comience en el (0,0) y termine en el extremo del semieje menor de la elipse.

TIEMPOS:
00:00 – Introducción teórica
01:32 – Ejercicio n.º 1: Trazado de la Elipse paralela al plano XY
con semiejes a = 3 b = 2 y altura z =4
04:44 – Trazado de la Parábola paralela al plano YZ
06:44 – Trazado de la Parábola paralela al plano XZ
07:50 – Trazado con SOLEVAR de la 4ª parte del PARABOLOIDE ELÍPTICO
10:05 - Ejercicio n.º 2: Cálculos y uso de los programas gratuitos eMathHelp y mathepower
14:44 - Trazado de la Elipse paralela al plano XY con semiejes a = 3 b = 1 y altura z = 5
17:47 - Trazado de la Parábola paralela al plano YZ
19:34 – Trazado de la Parábola paralela al plano XZ
20:50 – Trazado con SOLEVAR de la 4ª parte del PARABOLOIDE ELÍPTICO
22:50 – Comprobación con la CALCULADORA GRÁFICA de eMathHelp

MODELOS:
Fichero de Autolisp (FUNCION): https://drive.google.com/file/d/1n6nI...
*Fichero de Autocad con los ejes 3D:
https://drive.google.com/file/d/1G4Hh...
Calculadora de FUNCIONES → eMathHelp
Calculadora gráfica de funciones → Geogebra calculadora gráfica
Calculadora para despejar ecuaciones → mathepower
