الترافرس المساحي:

إنشاء المضلعات Traverses - يلجأ عادة في عمليات المسح التفصيلي ورسم الخرائط كبيرة المقياس , إلي إنشاء مسالك ( مضلعات) تصل بين نقاط الشبكة المثلثاتية الجيوديسية , أو علي الاقل تبدأ منها , وذلك لتغطية المنطقة المراد مسحها بنقاط مرجعية كافية...

تؤمن الدقة المطلوبة , والسهولة في عملية المسح وتتلخص طريقة التضليع Traversing بتوصيل نقاط الشبكة المثلثاتية الجيوديسية ببعضها في سلسلة من النقاط , التي تعين مواقعها بقياس الزوايا باتجاه نقاط التضليع وقياس المسافة الأفقية بينها،،،

* خطوات إنشاء المضلعات:

١) اختيار نقاط المضلع علي الطبيعة بدقة : وذلك من خلال رحلة استكشافية يقوم بها فريق العمل إلي الموقع , وتختار نقاط المضلع بحيث تحقق الشروط التالية : ضرورة وجود رؤية بين نقاط المضلع السابقة واللاحقة , ضرورة التقليل من عدد أضلاع المسلك , ضرورة اختيار مواقع النقاط في أماكن منبسطة , وسهلة الوصول .

٢) تثبيت نقاط المضلع علي الارض بشكل جيد , ووضح : يجري تثبيت نقاط المضلع علي الطبيعة بشكل ثابت في الارض , ومرئية بشكل واضح , من خلال إما أوتاد خشبية , أو زوايا أو قضبان حديدية , تغرس في الأرض ويبقي منها حوالي 5 سم فوق الارض .

٣) رسم بطاقات الوصف ( الكروكي ) : ترسم هذه البطاقات لكل نقطة , من أجل وصف موقعها بشكل جيد , وربطه  ببعض المعالم الثابتة المحيطة .

٤) إجراء القياسات الحقلية : وتشمل علي تثبيت الجهاز بدايه علي النقطة الاولي معلومة الإحداثيات , ثم قياس الزوايا الداخلية للمضلع , وقياس أطوال أضلاع المضلع . ووصف المعالم والتفاصيل الأرضية المحيطة .

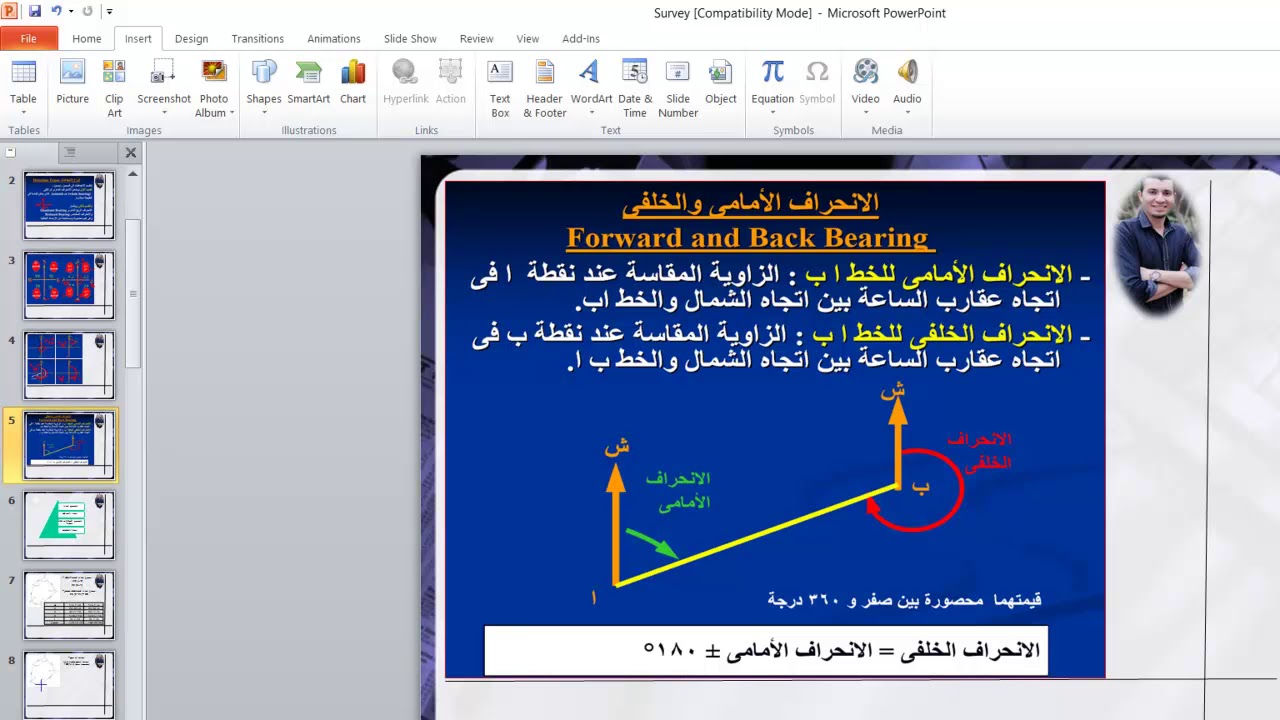

٤) حساب نتائج القياسات ورسم المضلع : يتم مكتبيا حساب كل من خطأ قفل المسلك في الزوايا الأفقية , ومقارنتاه بالخطأ المسموح به , وحساب الانحرافات , ومركبات الأضلاع وخطأ القفل الطولي , وحساب الاحداثيات الافقية لنقاط المضلع , وبعد ذلك رسم المضلع علي الخريطة .

* أنواع المضلعات :

ينشأ في المساحة عدة أنواع من المضلغات أهمها :

المضلع المغلق : وهو المضلع الذي يبدأ في أحد طرفيه من نقطة معلومة الإحداثيات , وينتهي في الطرف الاخر عند نفس النقطة , وتقاس فيه الزوايا الداخلية بين الأضلاع , وأطوال أضلاعه.

المضلع الموصل : وهو المضلع الذي يبدأ من نقطة معلومة الاحداثيات , وينتهي في نقطة أخري معلومة الاحداثيات , وتقاس فيه الزوايا بين الاضلاع , وكذلك أطوال أضلاعه.

المضلع المفتوح : وهو المضلع الذي يبدأ من نقطة معلومة الإحداثيات , وينتهي في نقطة مجهولة الإحداثيات.

المهندس: محمد أشرف عزالدين،،،
