BMW E39 5 серии — как снять магнитолу

В этом руководстве показано, как снять многофункциональную магнитолу IRIS с BMW 5 серии E39.
BMW E39 поставлялся со следующим набором магнитол:
1. Магнитола IRIS (однострочный экран)
2. Магнитола MID (двухстрочный экран)
3. Навигационная система (экран 4:3)
4. Широкоэкранный навигационный блок.

Базовой моделью была магнитола IRIS с однострочным экраном. Она была доступна с кассетным или CD-плеером. Передняя панель и кассетный проигрыватель представляли собой либо единый многофункциональный блок, либо два отдельных блока, объединенных вместе.
Магнитола MID не обязательно обеспечивала лучшее качество звука (профессиональная звуковая система DSP была доступна с любой головной частью), но она управляла расширенными функциями автомобиля. Она могла управлять бортовым компьютером High-OBC (расширенным бортовым компьютером) или автомобильным телефоном. Она была стандартной в автомобилях последних моделей.

Чтобы снять многофункциональную радиостанцию ​​IRIS, как показано на видео, выполните следующие действия:
1. Снимите ручку регулировки громкости.

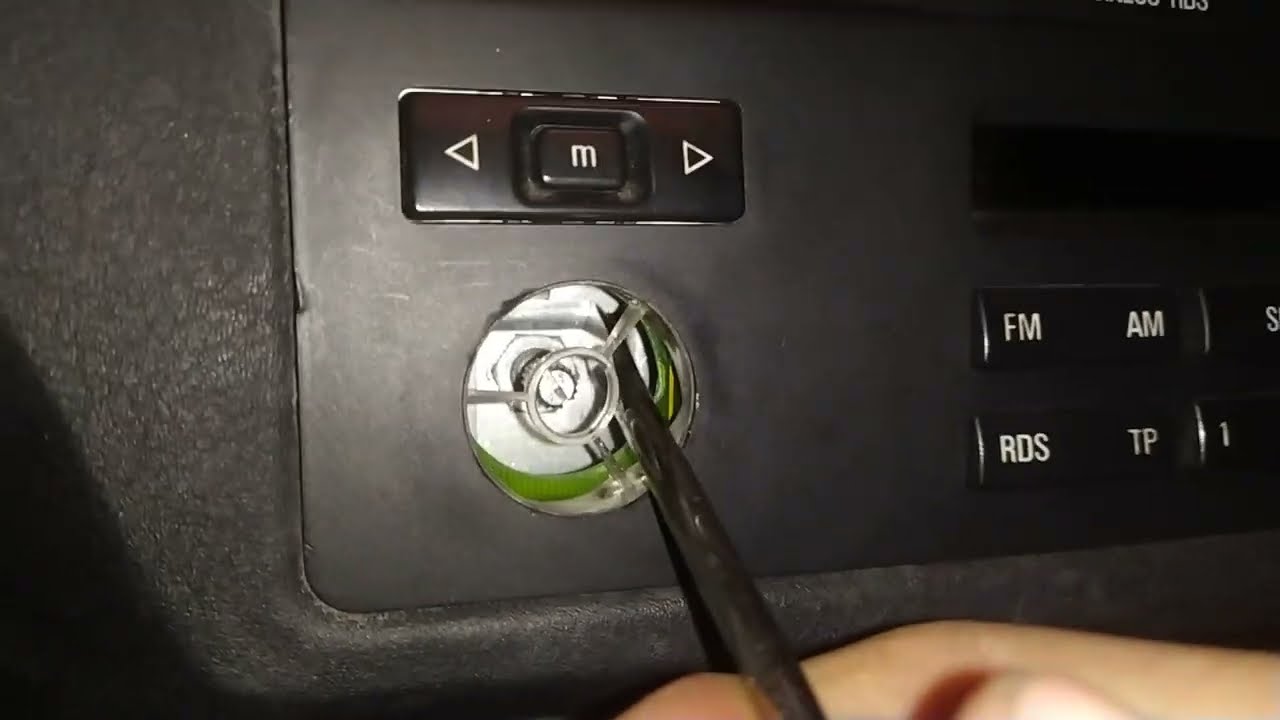

2. Вставьте плоскую отвёртку в отверстие в положении «12 часов».
3. Поверните на 90 градусов против часовой стрелки, чтобы освободить пружинный фиксатор.

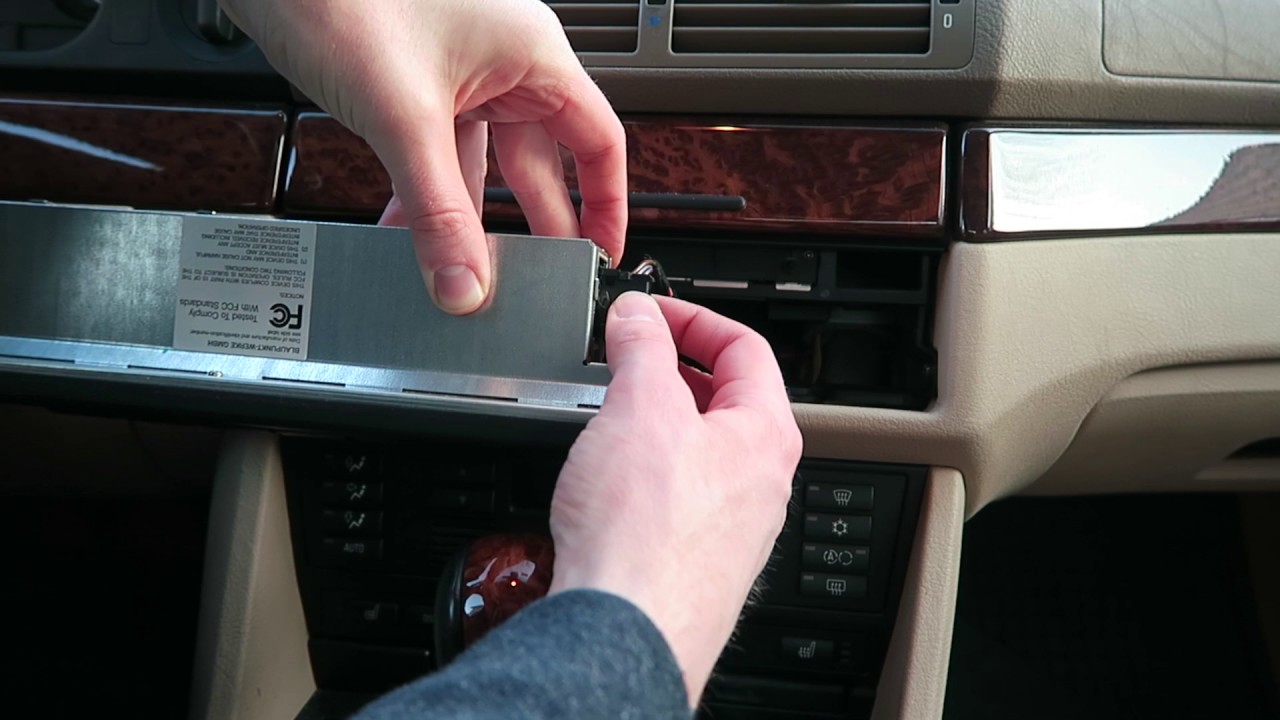

4. Выньте радиостанцию ​​(используйте паз для скотча).
5. Разъём Reqar снять сложно, и для его поднятия требуется большое усилие. Подденьте его отвёрткой, используя отвёртку как рычаг, как показано на видео.
6. Подключите радиостанцию ​​в обратном порядке.

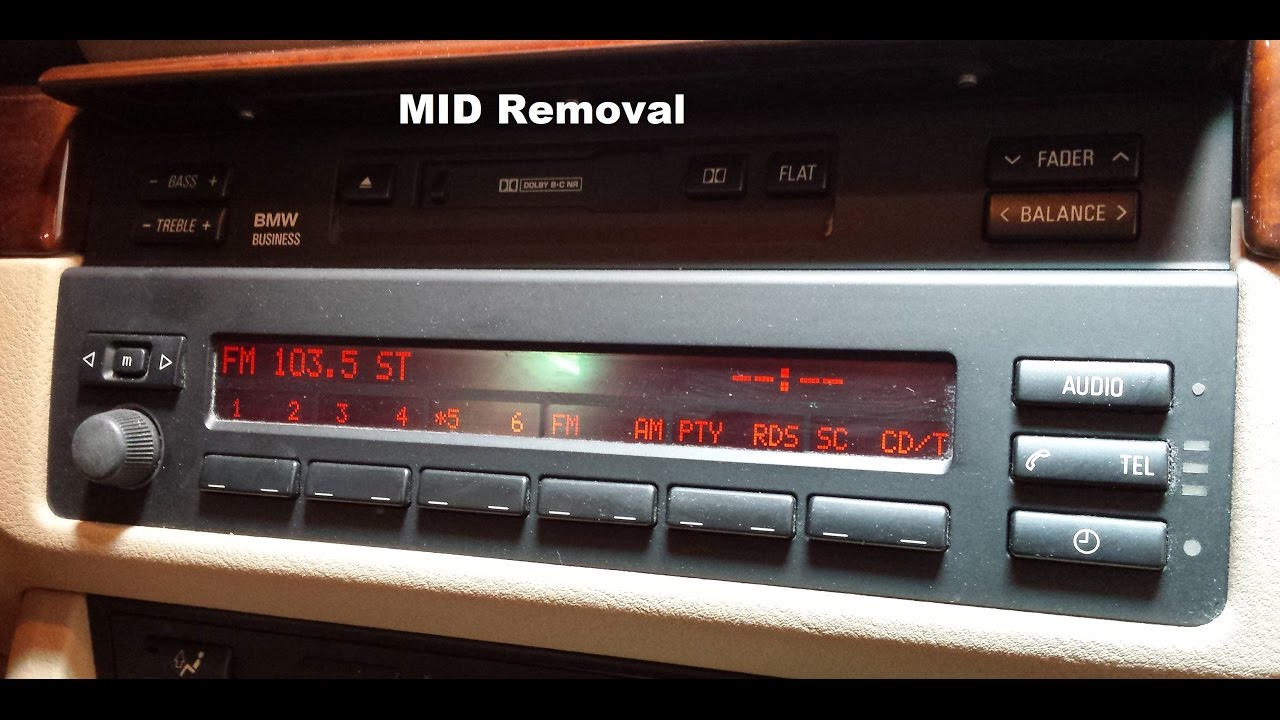

Чтобы снять MID или двухкомпонентную радиостанцию, выполните аналогичную процедуру.
1. Снимите ручку регулировки громкости.
2. С помощью шестигранной головки №10 поверните её на 90 градусов против часовой стрелки, чтобы освободить пружинный фиксатор.
3. Модуль MID отсоединится. 4. Чтобы снять кассетный или CD-плеер, он крепится двумя винтами под снятым блоком MID (обычно для этого достаточно шестигранного ключа на 2 мм).
6. Подключите магнитолу в обратном порядке.
Этот ресурс полезен только для снятия магнитолы MID. http://www.bimmerfest.com/forums/show...

Эта магнитола подключается с помощью круглых штырьков, фирменных для BMW. Магнитолы E39 после 2002 года выпуска имели плоские штырьки. Большинство неоригинальных магнитол используют плоские штырьки, поэтому для установки неоригинальной магнитолы в E39 до 2002 года вам, вероятно, понадобится адаптер, который можно приобрести на eBay.

Эту систему снятия магнитол можно также попробовать использовать на других моделях BMW 1996–2003 годов. В магнитоле MID первого поколения X5 (E53) использовался блок MID или навигации от E39, как и в Range Rover 2002-2006 годов (L322), поэтому данные инструкции применимы и к этим автомобилям.
