Downconverter Datv DvbS2 e DvbT per trasmissione su banda dei 10 M

Un semplice ed economico downconverter Datv DvbS2 e DvbT per trasmettere sulla banda dei 10 m sulla frequenza di 29,150 Mhz (stesso progetto per i 51,7 Mhz cambiando filtri di banda e frequenza dell’oscillatore locale).
Nell’esempio utilizzando componenti a basso costo e in configurazione minima spiego la logica di progetto che può essere performato al fine di ottenere un SN migliore in ricezione a tutto vantaggio di un MER più alto e una sensibilità/selettività maggiore.

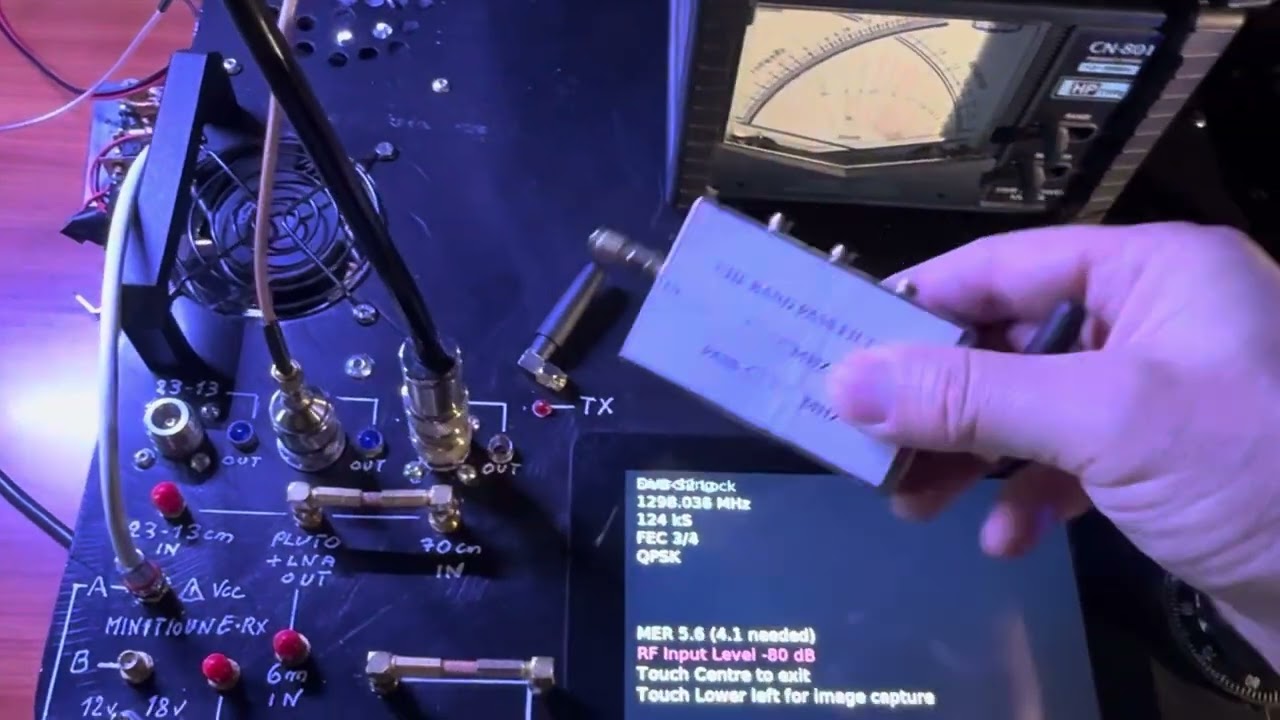

Sulla banda dei 10 m è fondamentale l’adozione di filtri passa basso in Tx e ottimi filtri passa banda in Rx in quanto anche le emittenti Broadcasting generano molto disturbo soprattutto nelle ore notturne.
Dopo l’LNA va posizionato un buon PA preferibilmente molto lineare e di classe A, di pari passo deve essere proporzionato il filtro passa basso facilmente costruibile con nucleo toroidale Amidon con etichetta di colore giallo.
In rete è possibile reperire diversi schemi ma consiglio di progettare un 6 celle con uno dei tanti software di progettazione.
