วิธี หาสายสัญญาณ RCA วิทยุเดิมๆโรงงาน (AudioOutput)

สวัสดีคับยินดีต้อนรับทุกท่านเข้าสู่ ช่อง ZimzimDIY

สำหรับเพื่อนๆที่ชื่นชอบการ แต่งเครื่องเสียงรถยนต์ โดยเฉพาะ มีการเพิ่มอุปกรณ์ บางอย่างเข้าไปอย่างเช่นปรี และ เพาเวอร์แอมป์
และปัญหาหลักๆ ที่พบก็คือ front เดิมๆของโรงงาน
ไม่มีช่องสัญญาณ Audio output ออกมาให้
นี้ถือว่าเป็นเรื่องใหญ่มาก สำหรับนักเล่นเครื่องเสียงมือใหม่
เพราะว่า front เดิมของโรงงานบางรุ่น เสียงดีอยู่แล้ว
รับคลื่น วิทยุก็โอเคร ก็ไม่ได้ขี้เหร่ อะไร แต่ ต้องถอดออกไปก็เพราะว่า ไม่มีช่อง output ออกมาให้ปรีน้้นเอง

วันนี้ผมจะมาแก้ปัญหานี้
โดย ผมจะค้นหา จุดบริเวณ ที่เป็นสัญญาณเสียงระดับต่ำ ของภาคปรีวิทยุ ซึ่งจะต้องได้สัญญาณก่อน
ก่อนจะเข้าภาคขยาย เมื่อหาสัญญาณเเจอแล้ว ผมจะบัครกรี สายสัญญาณนี้ เพื่อต่อออกไป ให้ปรีรถยนต์ ใช้งาน

เอาละครับไปเริ่มลงมือกันเลย
ก่อนอื่นก็ให้เพื่อนๆไป ถอดวิทยุ รถยนต์ออกมาก่อน
หลังจากนั้นก็ ค่อยๆ
ถอดคลายน๊อต ออกให้หมด
ถอดฝาด้านบนออกมาก่อน
ยกเครื่องเล่นซีดี ออก แต่ต้องปลดสายแพรออกก่อนนะครับ
ถอดแผ่นหลังระบายความร้อนออก

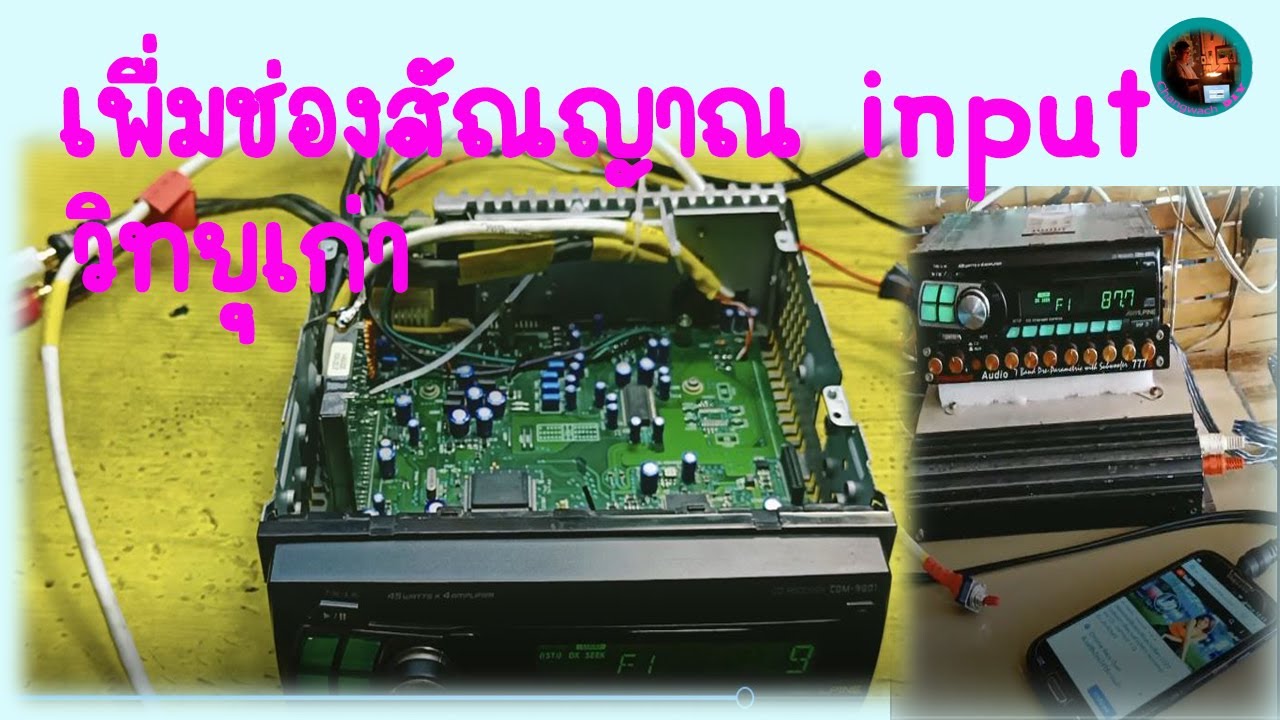

หลังจากนั้้นก็ยกแผงวงจรออกมาข้างออกเลยครับ
ในส่วนนี้ต้องระวังนะครับ
ถ้าเพื่อนๆสังเกตุ วงจร รุ่นใหม่ๆ มันจะออกแบบอุปกรณ์ อิเล็กทรอนิกส์ ให้มีขนาดเล็ก มากๆ นะครับประมาณ มิล 2 มิล ก็มี
เพราะฉะนั้นเพื่อนๆ ต้องระมัดระวังของแข็งที่ใช้อาจจะไปโดน อย่างเช่น ไขควง คีม อะไรอย่างงี้

ให้เพื่อนๆ มองหา IC amplifyler ว่าอยู่ตรงไหน
ส่วนมาจะอยู่ท้ายสุด ของบอร์ด
วิธีสังเกตุก็คือ ขาจะเยอะ และ จะ ยึดติดแผงระบายความร้อน สรุปว่าคือ ตัวนี้แหละครับ
แล้วทำไมต้องหา IC ตัวนี้ด้วยใช่ไหมครับ ก็เพราะว่ามันทำหน้าที่เป็นแอมป์ขยายเสียง ไปยังลำโพงประตูรถ
เพราะฉะนั้น เราสามารถไล่ย้อน Input ขาเข้าขาของมันได้ ว่าสัญญาณเสียงระดับต่ำเข้าขาไหนออกขาไหน


ทีนี้ตอนแรกมันจะมีเหล็กหุ้มล้อมรอบตัว IC ไว้แบบนี้นะครับ
แต่เดี๋ยวสำหรับ เพื่อนๆมือใหม่อาจจะงง เดี๋ยวผม จะถอดให้เห็นว่า IC หน้าตามันเป็นลักษณะไหน
นี้แหละครับหน้าตาของมัน

ทีนี้เพื่อนๆก็เอา เบอร์ไอซีนี้ไปค้นใน google ตามด้วยคำว่า datasheet
แล้วเราก็จะรู้ว่าขาไหนเป็นขา สัญญาณข้าบ้างแล้วละครับ
สังเกตุในรูป ขา 11 12 14 15 จะเป็นขา สัญญาณinput ขาเข้า
ก็ให้เพื่อนๆ นับขาไอซี ขาซ้ายเป็นขาทที่ 1 นับจากซ้ายไปขวานะ 11 ช่องนะ ครับ แล้วก็บัคกรี สาย RCA ลงไปเลยตรงๆได้เลยครับ
ก็จะได้ หน้าตาลักษณะแบบนี้ ส่วนขา 13 ก็นำกราวทุกเส้นมาต่อลงตรงจุดนี้ ได้เลย
แค่นี้ก็เรียบร้อยแล้วครับ

แต่ถ้าอยากต่อ สัญญาณเสียงใน จุดที่มืออาชีพชอบ ต่อใช้กันก็คือ
ต่อระหว่างวงจร Band pass filter ทำไมต้องต่อบริเวณนี้ ก็เพราะว่ามัน
เป็นจุดที่ สัญญาณ จะนิ่ง เสถียร ไม่มีเสียงตุ๊บตั๊บเวลาเปิดเครื่อง เหมาะสำรหรับ ป้อนไปให้ปรีได้ใช้งานเป็นอย่างมาก
แล้วมันอยู่ตรงไหน ส่วนมากก็ไล่ย้อนขา 11 กลับไปเหมือนเดิม จะเจอตัวต้านทาน แล้วก็ตัวC แล้วเราก็บัคกรีก่อนเข้าตัว C นี้แหละครับ
ถ้าต้องการทั้ง 4 ช่อง ก็ไล่ย้อน ขาอื่นๆ บัคกรีเช่นกันครับ

สำหรับการบัคกรีก็ต้องยกให้เร็ว เพราะ C มันตัวเล็กทนความร้อนได้ต่ำ
ส่วนกราวด์ ก็เอาจาก ซิงค์ตรงนี้ก็ได้เหมือนกัน
แค่นี้ก็เรียบร้อยแล้วครับ
สำหรับ การหาสายสัญญาณ Audio OUTPUT สำหรับวิทยุเดิมๆโรงงาน
ขอบคุณทุกท่านที่ติดตามรับชมครับ
