LECON.33 : IMPORTER UN FICHIER DWG VERS ARCHICAD

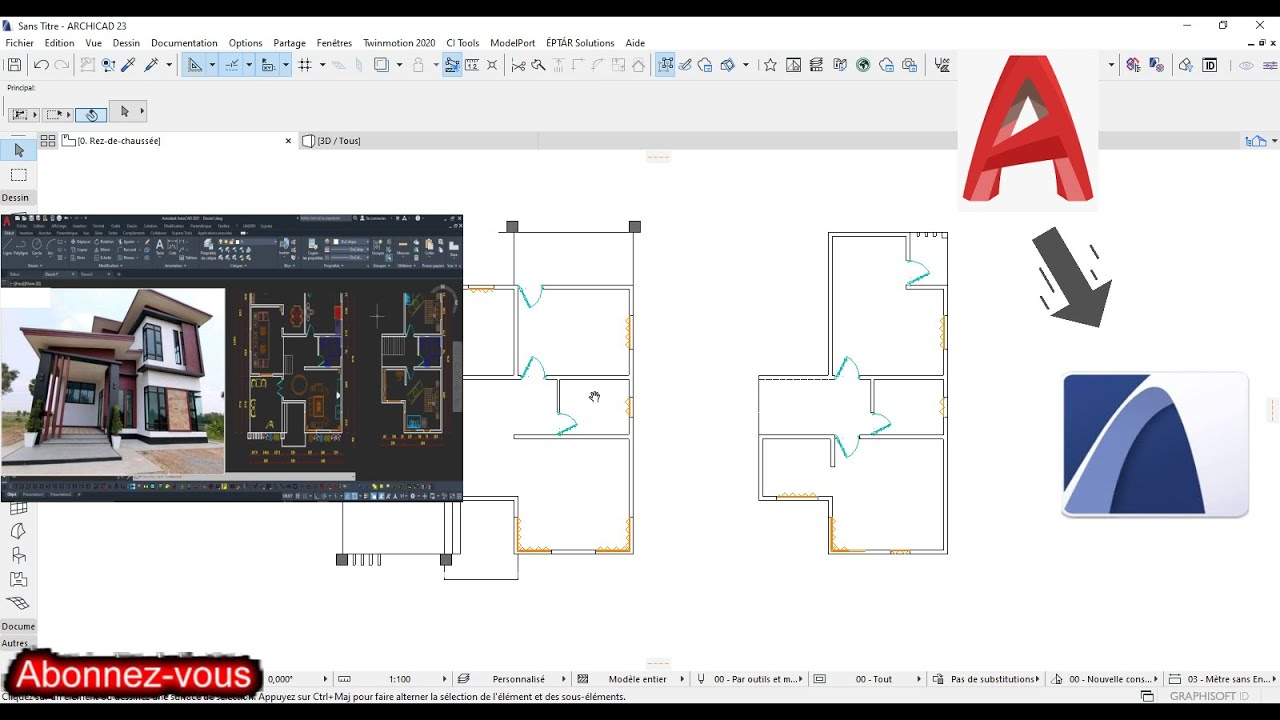

Dans cette Vidéo, je vous explique comment importer un fichier AutoCAD (dwg) vers ArchiCAD. Bon visionnage!

L'évolution des logiciels permet aujourd'hui de faire passer un fichier d'un logiciel A à un autre logiciel B grâce aux extensions ou fonctionnalités spéciales se trouvant dans chaque paramètre de différents logiciels.

ArchiCAD nous donne la possibilité de continuer le travail avec un fichier AutoCAD enfin d'aller plus rapide dans le contrôle du 3 D.

Pour ce faire , il faut d'abord ouvrir le logiciel AutoCAD , ensuite vous allez au coin gauche ou se trouve l'icone rouge de la marque AutoCAD ensuite vous allez dans Utilitaires du dessin et vous entrez dans Unités.

Une fois là, rendez vous dans échelle d'insertion puis prenez par exemple le cm d'autant plus que c'est la même Unité de travail que dans ArchiCAD.
Vous appuyez sur OK et vous fermez la page et ensuite vous fermez la fenêtre AutoCAD dans sons entièreté.

Vous ouvrez le logiciel ArchiCAD, vous paramétrez les niveaux et les unités , ici il faudra choisir le cm pour garder la même proportion des murs et autres composants du projet.

L'opération suivante c'est de créer une feuille de travail dans l'arborescence du projet enfin de faire de celle-ci un calque de traçage.


Pour placer le dessin il faut aller dans Fichier, ensuite contenu externe et vous prenez l'option Placer le dessin ensuite vous glisser déposer.

Vous allez constater que le fichier viens comme une image et on peut à la rigueur le décomposer et pour y arriver ,il faut sélectionner le fichier , faire un clic droit et prendre l'option Décomposer dans vue courante. Dans l'option calques qui s'affiche vous prenez importer calques emboités.
