flasheo Openbeken en interruptor DEMASLED (BK7231T)
Автор: Guillermo seara
Загружено: 2023-08-08
Просмотров: 1030
Cansado de solo poder usar mi interruptor para ON OFF mediante la aplicación me decidí a buscar algo distinto , que me deje poder usar todos los puertos Gpio del chip. Tarea complicada porque este interruptor no tiene un chip ESP , si no que lleva un Beken.
Por suerte existe un símil a tasmota para este chip. Se puede flashear por OTA Wifi , pero en mi caso el método no funciono y me dejo brickeado el interruptor , por lo cual no me quedo otra que ir por el flasheo directo usando un adaptador TTL. Lo cual recomiendo mucho mas que el método OTA. El tiempo empleado para instalar Linux y todo lo necesario es muy superior a solo desarmar y soldar 4 cables al chip.
En mi caso desoldé completamente el chip , pero no hacia falta y para comprobarlo luego lo volví a flashear sin desarmar nada porque lo había vuelto a brickear colocando mal la config del iNPUT del sensor.

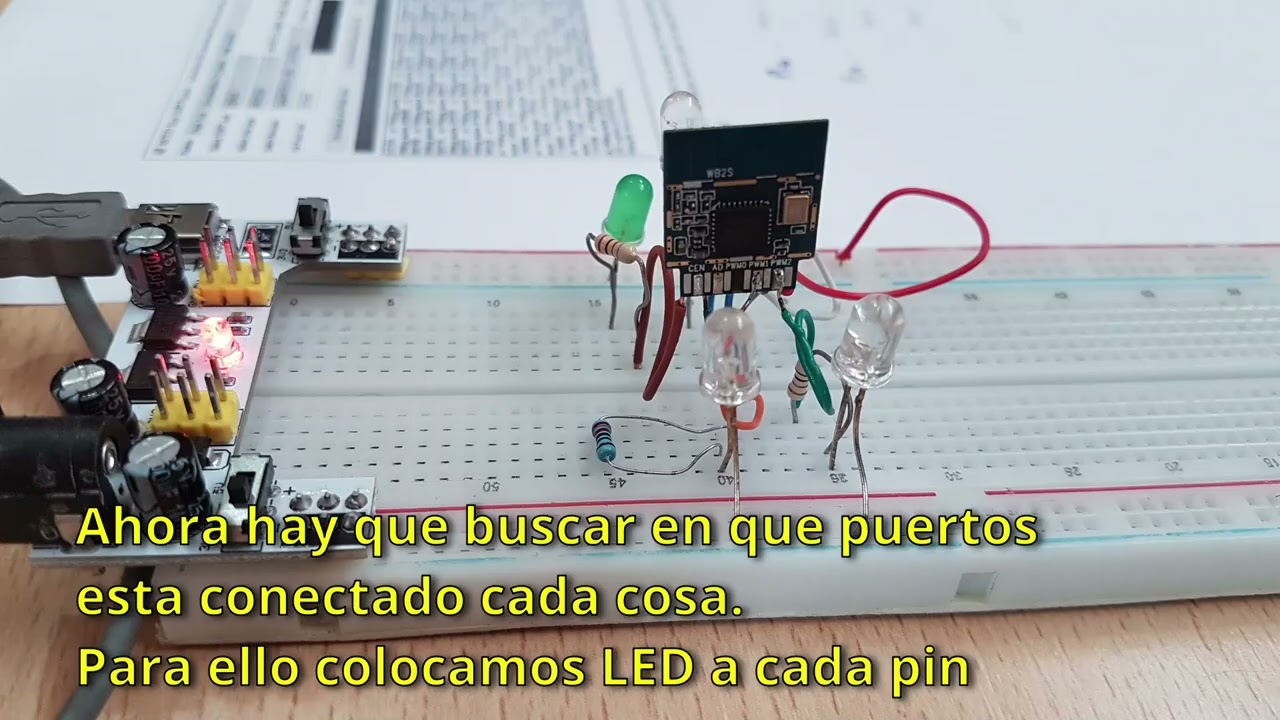

En total se tienen 5 puertos PWM que se pueden usar para lo que quieras.
Aparte están el RX y TX , se pueden usar , pero por las dudas dejarlos vacíos.
Analizando la placa encontras dos puntos luego de los LDO , uno obtiene los 5V que usa el relé y el segundo obtiene los 3V que utiliza el chip.
