Сделай сам: проверка расходомера воздуха BMW

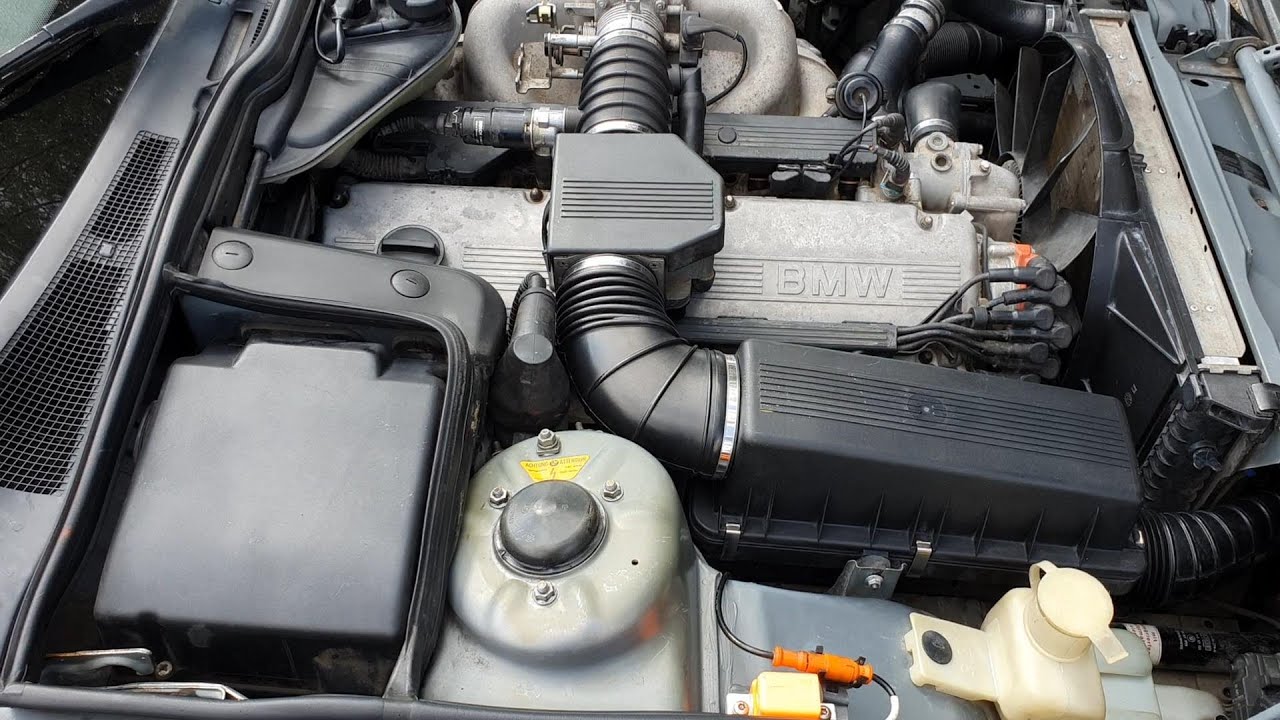

Видеоруководство по проверке и устранению неисправностей расходомера воздуха BMW, представляющего собой конструкцию раннего датчика массового расхода воздуха. Это система Bosch Motronic, которая также устанавливается на других автомобилях, помимо BMW, таких как Alfa Romeo, Volkswagen, Porsche, Mazda и др. Аналогичные процедуры могут применяться и на других автомобилях, но для обеспечения соответствия значений обратитесь к спецификациям производителя оригинального оборудования. Я также провел два типа испытаний потенциометра: измерение сопротивления и подачу напряжения на цепь. Я бы рекомендовал проводить проверку напряжения в зависимости от сопротивления, поскольку это гораздо более надежный метод. Проверка сопротивления всегда выявляет даже самые незначительные проблемы с контактом и завышает показания. Неисправный расходомер воздуха может вызывать проблемы с запуском двигателя, холостым ходом, экономией топлива, неравномерным открытием дроссельной заслонки, плоских зон открытия дроссельной заслонки и выбросами. Данное руководство было выполнено на BMW 733i 1984 года выпуска с 3,2-литровым рядным 6-цилиндровым двигателем M30.

Сайт: http://4diyers.com
Facebook:   / 4diyers
Google Plus: https://plus.google.com/+4DIYers
Twitter:   / 4diyers
Instagram:   / 4diyers
Tumblr:   / 4diyers
Pintrest:   / 4diyers

Ремонт расходомера воздуха:    • DIY: BMW Air Flow Meter Refurbishment

Функции распиновки:
6 - заземление
9 - входное напряжение от DME
7 - выходное напряжение от DME
22 - датчик температуры

Необходимые инструменты/расходники:
трещотка 3/8 дюйма
головка на 10 мм
стандартная/плоская отвёртка
нож-бритва
мультиметр
батарейка 9 В
батарейка 9 В штекер
-2 небольших разъема

Порядок действий:
сначала снимите резиновый патрубок воздухозаборника, идущий от воздушного короба.
убедитесь, что автомобиль полностью прогрет до рабочей температуры.
отсоедините датчик кислорода от моторного щитка.
запустите двигатель и во время движения нажмите на дверцу внутри расходомера воздуха.
если обороты холостого хода автомобиля увеличиваются при плавном движении, расходомер воздуха необходимо очистить или откалибровать.
затем снимите расходомер воздуха с автомобиля.
дайте ему остыть, так как он будет некоторое время сохранять тепло, и это может повлиять на проверку датчика температуры.
для проверки сопротивления потребуется мультиметр.
мои щупы № 6 и № 22, в диапазоне температур от 15 до 30 °C (от 59 до 86 °F), показания должны быть в пределах 1450–3300 Ом.
вы также можете использовать фен или термофен, чтобы проверить работоспособность датчика температуры.
если есть проблема с датчиком температуры, к сожалению, нет детали, которую можно было бы заменить. Куплен для замены, но вы можете заменить его другим датчиком из другого блока расходомера воздуха или приобрести другой бывший в употреблении или новый.
Далее переходим к потенциометру, начиная с проверки сопротивления.
Измеряя контакты № 6 и № 7, используйте мультиметр в режиме измерения сопротивления.
Откройте и закройте дверцу, чтобы увидеть, как значения увеличиваются или уменьшаются. Если на пути есть провалы, возможно, контакт загрязнен или изношен.
Переходим к следующей проверке, используя напряжение, чтобы определить качество потенциометра.
С помощью острого ножа разрежьте силиконовую заглушку вокруг пластикового колпачка и снимите ее, поддев обычной/плоской отверткой.
Установите гладкие контакты на разъем батареи, затем подключите батарею 9 В и подключите ее к контактам № 6 и № 9.
Используя мультиметр в режиме измерения напряжения, подключите один щуп к рычагу, а другой – к заземлению или контакту № 6.
Откройте и закройте дверцу, чтобы увидеть, как напряжение увеличивается или уменьшается, и проверьте, есть ли провалы вдоль проводки. Потенциометр
если при полностью открытой дверце наблюдаются перепады напряжения или очень низкое напряжение, необходимо отрегулировать рычаг или очистить контакты.
