Obróbka śruby kulowej na tokarce klasy Bernardo, Maktek, Nutool / Ball screw machining on mini lathe

Obróbka śruby kulowej TBI1605 na tokarce Bernardo PROFI 700 BWV / Ball screw machining on mini lathe

Bernardo to jedna z nielicznych "chińskich" tokarek, do której dystrybutor dostarcza kartę z pomiarami kontrolnymi. Model z filmu mieścił się w zakresie tolerancji podanych w karcie.
Oczywiście trafił do mnie częściowo złożony - powystawowy model bogato wyposażony. ( min. uchwyt był już zamontowany na wrzecienniku).
Po uruchomieniu pierwsze pomiary były tragiczne... Bicie 0,2mm. Poza wszelką normą... Dlaczego? Otóż prawdopodobnie dystrybutor zakładając tarczę zabierakową na wrzeciono a potem uchwyt nie zachował się do montażu wszystkiego na znakach "0" wybitych w elementach. Po rozkonserwowaniu tokarki i ponownym złożeniu poprawnie elementów już było zdecydowanie lepiej.

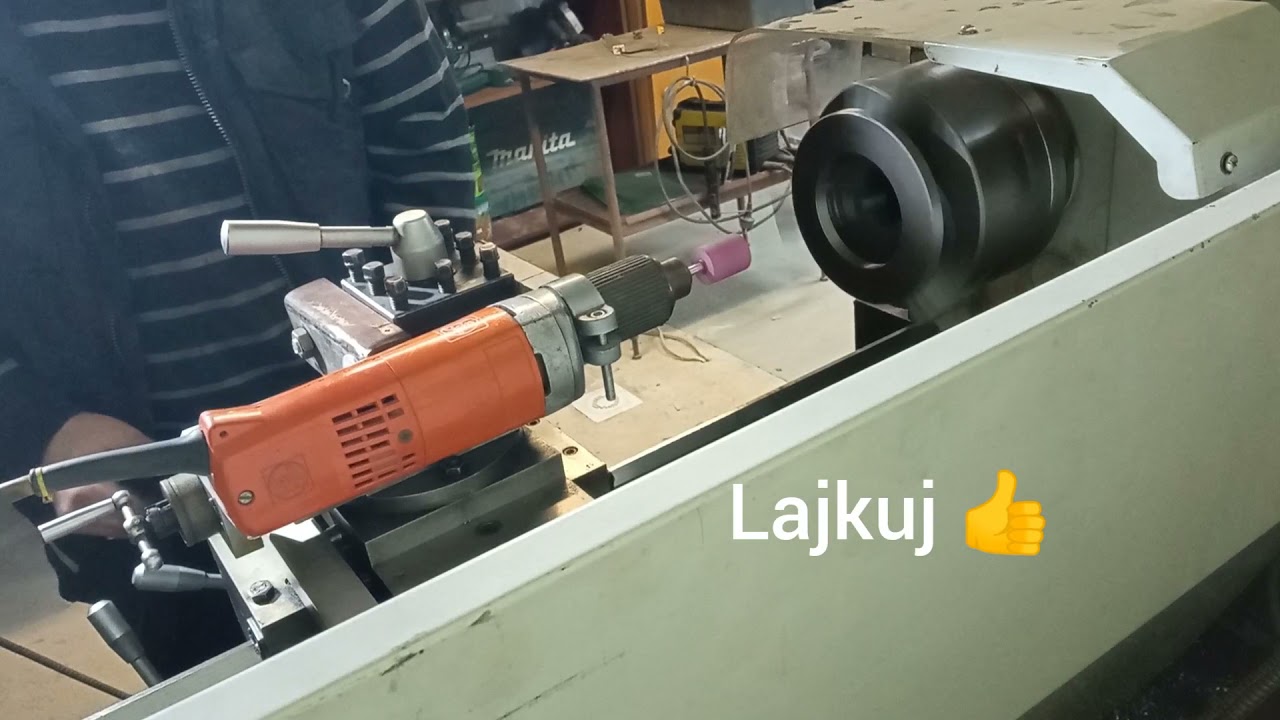

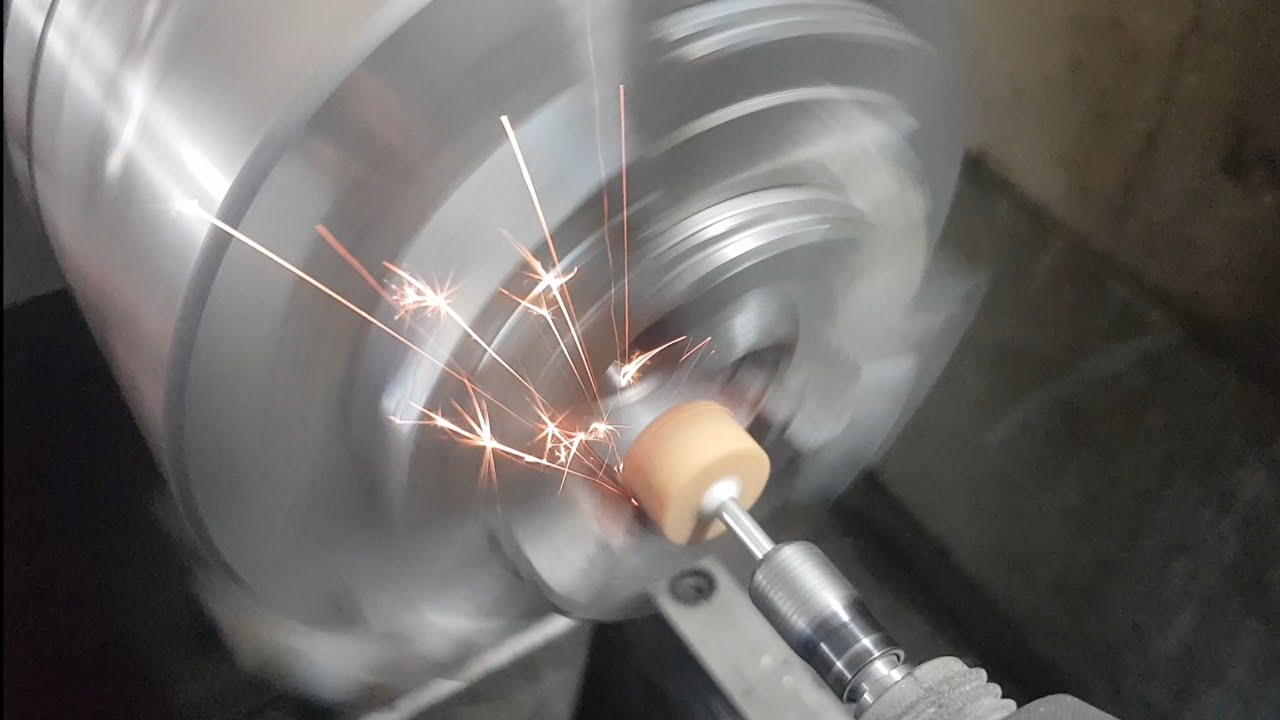

Według dostarczonej charakterystyki bicie na wałku kontrolnym w odległości 50mm od uchwytu miało się mieścić w 0,04mm, no i oczywiście wynosiło dokładnie te 0,04mm. Dla mnie było to za dużo, stąd szlifowałem szczęki do tego toczenia. Wcześniej oczywiście wykonałem zabielenie tarczy zabieraka, ale ono nie poprawiło wyniku. Winą tego stanu jest prawdopodobnie uchwyt tokarski 160. Po zmianie na Bisona pewnie byłoby od razu lepiej :-)

Przetoczyłem już na tej tokarce sporo śrub tocznych, również długich o średnicach maksymalnych 25mm i ogólnie mogę powiedzieć, że jestem zadowolony. Nie zajmuje dużo miejsca, posiada liniały w dwóch osiach, spory 40mm przelot wrzeciona, bezstopniową regulację obrotów a co najważniejsze w tych pieniądzach można kupić tylko starą wysłużoną tokarkę do remontu. Oczywiście jeśli ktoś ma wiedzę i czas by wykonać remont starej tokarki poprawnie to zapewne będzie bardziej zadowolony od takiego chińskiego rozwiązania.
